Свет в бардачке (вариант 2)

Необходимые материалы:

1. Собственно плафончик (я подобрал плафон освещения номерного знака от а/м "Газель").

2. Кронштейн всё того же номерного знака от "Газели".

3. Герметичный магнитоуправляемый контакт (геркон) с ответкой-магнитом. В данном случае были использованы комплектующие от Волги/Газели: 3111.3710240 (датчик 1.240 выключателя подсветки вещевого ящика) и 3111.3710250 (магнит 1.250 выключателя). Но подобные детали можно найти и в радиотоварах

4. Пучок проводов

5. Сверло, нож, термоусадка, клей, час свободного времени... и собственно руки.

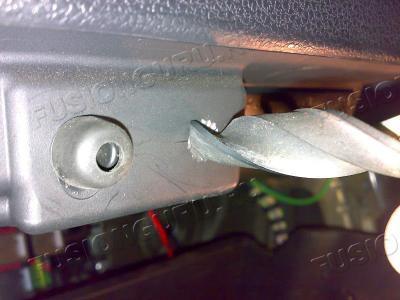

Размечаем отверстие в передней панели под установку геркона, "керним" чем-нибудь острым и начинаем сверлить отверстие...

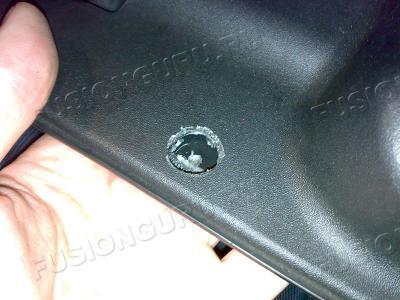

Просверлили...

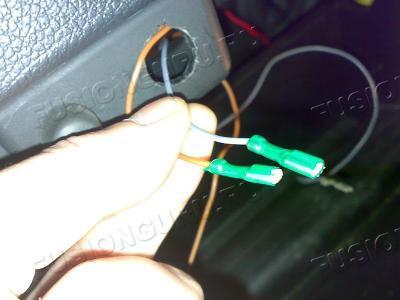

Протаскиваем в отверстие провода, предварительно заизолировав открытые клеммы термоусадкой...

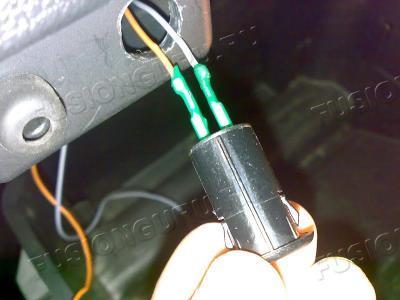

Присоединяем их к геркону...

И устанавливаем его в панель...

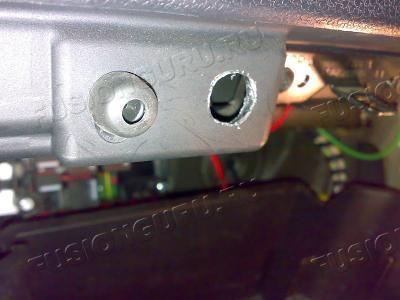

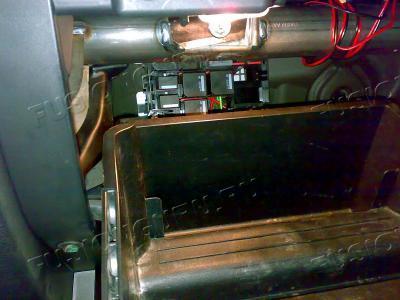

Теперь cнимаем бардачок и проделываем отверстие в нём под магнит...

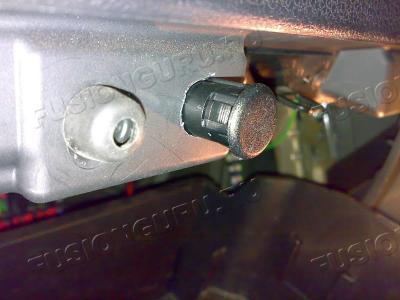

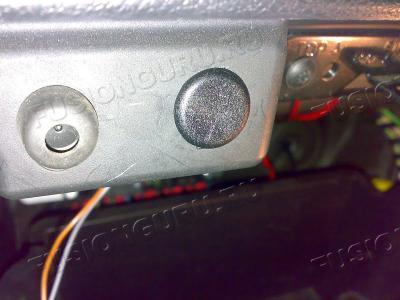

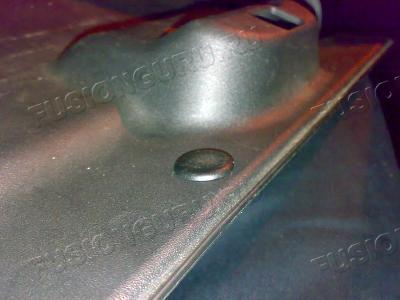

Устанавливаем в гнездо. Можно посадить магнит на клей...

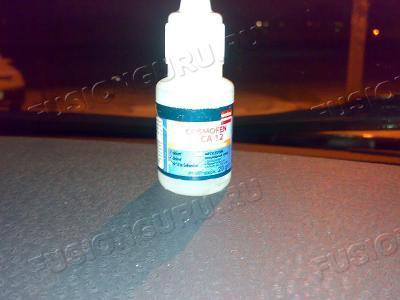

(... я использовал Космофен ЦА-12)

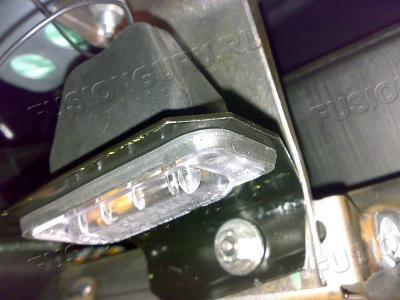

На поперечной усилительной трубе имеется лонжерон крепления подушки безопасности. Вот на него, как раз и возможно пиркрепить кронштейн крепления подсветки номерного знака от "Газели", вместе с плафончиком и защитной резинкой (без неё нет чёткой фиксации)...

На тот же болт сажаем "массу" устройства...

"Плюс" подсоединяем к выводу постоянного питания реле буксира... Его же (плюсовой провод) и "рвём" герконом!

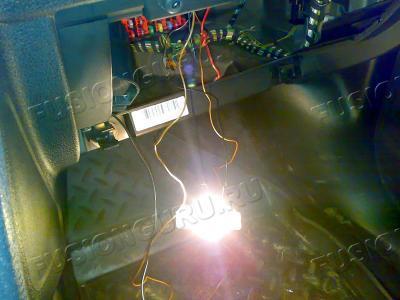

Проверяем схему - горит!

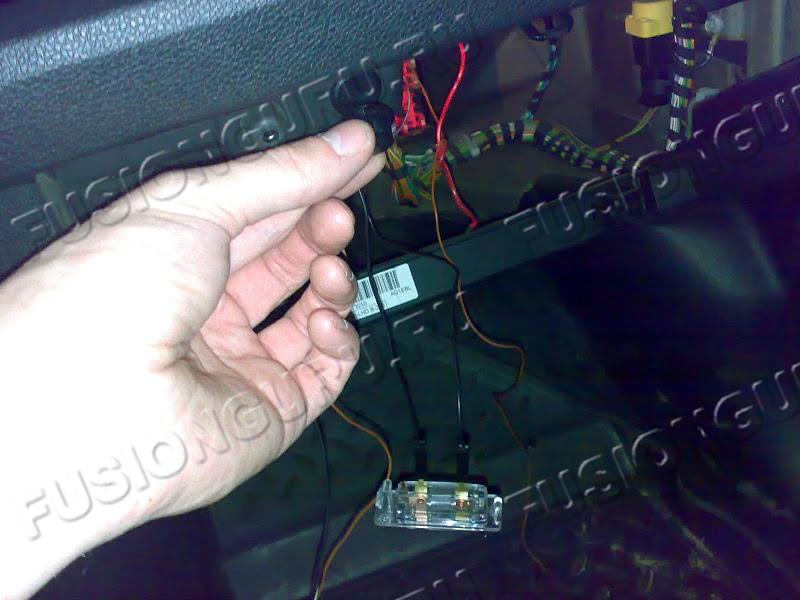

Подносим к геркону магнитик - не горит!

Вот так...

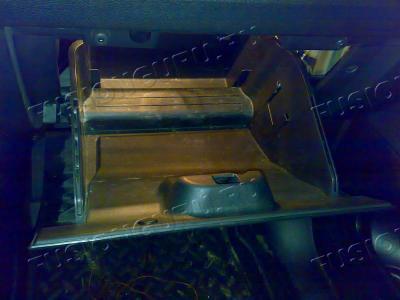

Добавлю, что также освещается большая часть подпанельного пространства ног пассажира - в ряде случаев отпадает необходимость в переноске!
