Подсветка бардачка

#1 Сообщение fidel1970 » 08 дек 2010, 21:26

Некоторым известно, а некоторым нет, что на Фьюжики до 2008г. подсветка бардачка штатно не устанавливалась.

Подумал я подумал... и решил установить подобное освещение самостоятельно.
Больших сложностей с поиском деталей для производства не случилось.
Благо работаю на крупнейшем автомобилестроительном предприятии страны. ;)

Все детали возможно приобрести в автомагазинах и авторынках, а то и просто у соседей по гаражу...
Цена - копейки!

Итак, начнём...

Нам понадобятся:
1. Собственно плафончик (я подобрал плафон освещения номерного знака от а/м "Газель").
2. Кронштейн всё того же номерного знака от "Газели".
3. Герметичный магнитоуправляемый контакт (геркон) с ответкой-магнитом.
4. Пучок проводов
5. Сверло, нож, термоусадка, клей, час свободного времени... и собственно руки.

Размечаем отверстие в передней панели под установку геркона, "керним" чем-нибудь острым и начинаем сверлить отверстие...


Просверлили...


Протаскиваем в отверстие провода, предварительно заизолировав открытые клеммы термоусадкой...


Присоединяем их к геркону...


И устанавливаем его в панель...


Оп-ля...


Теперь.
Снимаем бардачок (надеюсь знаете, как это делается?) и проделываем отверстие в нём под магнит...


Устанавливаем в гнездо. Можно посадить магнит на клей...


... я использовал Космофен ЦА-12


На поперечной усилительной трубе имеется лонжерон крепления подушки безопасности.
Вот на него, как раз и возможно примастрячить кронштейн крепления подсветки номерного знака от "Газели", вместе с плафончиком и защитной резинкой (без неё нет чёткой фиксации)...


На тот же болт сажаем "массу" устройства...

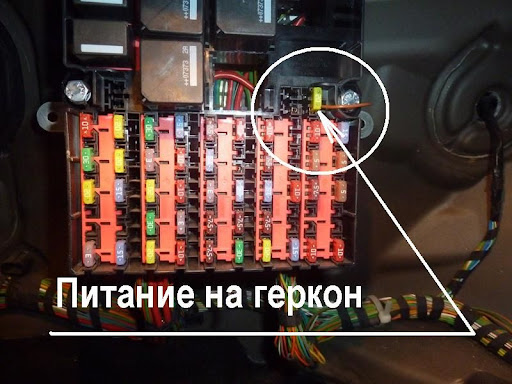

"Плюс" подсоединяем к выводу постоянного питания реле буксира...
Для надёжности я зажал вставленный провод нерабочим предохранителем.


Его же (плюсовой провод) и "рвём" герконом!

Проверяем схему - горит! :)


Подносим к геркону магнитик - не горит! :)
Урррра!!! Работает!!! :rotate:

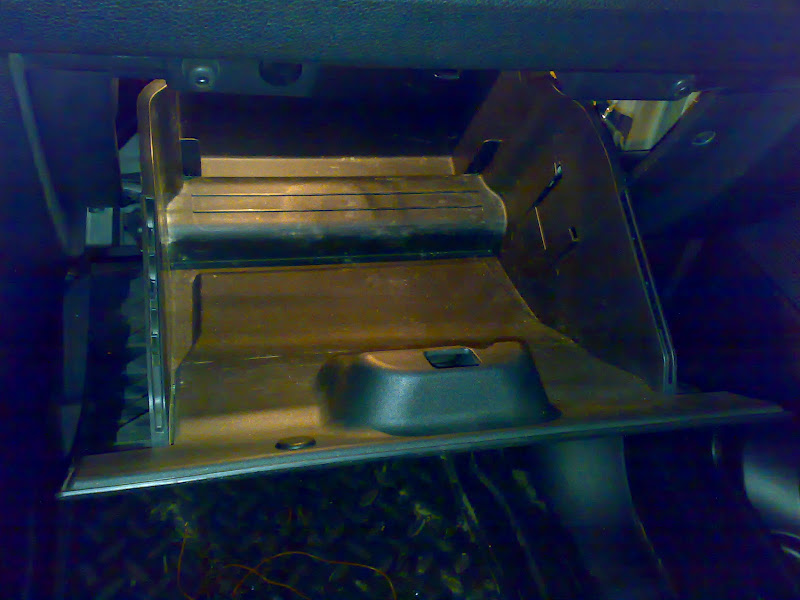

Вот так...


Добавлю, что до кучи освещается большая часть подпанельного пространства ног пассажира - не надо будет с переноской париться, есичо! ;)



Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 13078
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Подсветка бардачка

#2 Сообщение Сергейsp » 08 дек 2010, 21:52

Молодец :up: , особенно понравилась пустота твоего бардачка :smirk:
Делай, что до́лжно... И будь, что будет.

Аватара пользователя

LipSer
First from Canada (QC)
Сообщения: 1995
Зарегистрирован: 14 фев 2010, 12:14
Полное имя: Сергей
Автомобиль: Volvo XC70
Двигатель: 2.5 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Двухзонный климат-контроль
Откуда: Канада

Re: Подсветка бардачка

#3 Сообщение LipSer » 08 дек 2010, 23:01

:hat: :super:
Жизнь хороша, когда едешь не спеша.

Аватара пользователя

Doc Brown
Супермодератор
Сообщения: 17818
Зарегистрирован: 11 янв 2010, 09:50
Полное имя: Дмитрий
Автомобиль: Ford Focus
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Климатика: Климат-контроль
Откуда: Лопнувшая

Re: Подсветка бардачка

#4 Сообщение Doc Brown » 08 дек 2010, 23:03

fidel1970
:bravo:

Предлагаю дополнить эту статью: /go.php?url=http://www.fusionguru.ru/articles.php?article_id=17 . Светодиодная линейка там сделана изящно, а вот откуда запитываться, где взять герконы - нема. Твой материал будет там очень кстати.
Наша цель - наносить пользу и причинять добро!

"Come on, you apes! You wanna live forever?" (c)

Аватара пользователя

SHA134
Великий и Всемогущий
Сообщения: 1382
Зарегистрирован: 22 янв 2010, 11:44
Полное имя: Дмитрий
Автомобиль: Ford Kuga
Двигатель: 2.0 Бензин
Трансмиссия: Механическая
Откуда: Смоленск

Re: Подсветка бардачка

#5 Сообщение SHA134 » 09 дек 2010, 00:01

Я поступил почти так же. Только вместо геркона подобрал кнопку, которую "внедрил" в резиновый отбойник (вытащил, обрезал сзади, огставив "защелку" по минимуму, сделал сквозную дырку). А вместо Газелевского плафона взял Опелевский 17 47 040 для багажника (есть более дешевый аналог Jp Group 881747040). Под тем местом, где отбойник, в пластике есть даже отливка-шаблон, видимо под будущий фонарик. Четко по тому прямоугольнику вырезал и вживил "опелевский" плафон. Получилось и освещение бардачка и штурманская лампа - удобно разложить карту на открытом бардачке и следить за курсом ночью.
Плафон такой же по виду, как во Фьюже в багажнике. Плоская стекляшка на поверхности. Лампа и контакты внутри. Получилось - как с завода. Не отличить. Правда, теперь управление я бы сделал "по Фиделевски", через такой красивый геркон.

Сделайте кто нибудь фото "снизу" места, где отбойник сидит...
Умное лицо - это еще не признак ума. Все глупости в мире совершаются именно с этим выражением лица.... Улыбайтесь господа, улыбайтесь!

Аватара пользователя

buy_val
Сообщения: 2575
Зарегистрирован: 12 янв 2010, 22:28
Полное имя: Валерий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Откуда: 197

Re: Подсветка бардачка

#6 Сообщение buy_val » 09 дек 2010, 00:58

Я тоже колхозил, но пока собрал цепь разбил геркон... :weep:
сделал через микрик, потом ваще переделал и поставил микровыключатель от системника (что сзади), теперь включается при необходимости (днем свет не нужен :P ). В планах приклеить резиновый упор (для забывчивых, что бы нажимал на выкл. при закрытии бардачка).

Аватара пользователя

Автор
fidel1970
Администратор
Сообщения: 28690
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка бардачка

#7 Сообщение fidel1970 » 09 дек 2010, 06:21

сергейsp, насчёт пустоты - эт ты поторопился. :smirk:
В бардачке обычный бардак...
Doc Brown, поддерживаю твоё предложение! Займись на досуге. :hat:

SHA134, я тоже думал в этот прилив плафончик вкрячить, но потом понял, что это дело точно для самых отъявленных очумельцев! ;)
Потому и решил делать с минимальной "хирургией".
Вот, кстати и выштамповка в панели...
На первом фото можно разглядеть ещё один "родной" газелевский плафончик подсветки бардачка - один в один фьюжиковский осветитель багажника...

Вот теперь мыслю в багажник света добавить! :mda:
У вас нет необходимых прав для просмотра вложений в этом сообщении.


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
fidel1970
Администратор
Сообщения: 28690
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка бардачка

#8 Сообщение fidel1970 » 09 дек 2010, 07:23

Да, ещё...
Кронштейн под плафончик лучше брать старого образца - его не надо гнуть.
На фото он справа.
У вас нет необходимых прав для просмотра вложений в этом сообщении.


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

LipSer
First from Canada (QC)
Сообщения: 1995
Зарегистрирован: 14 фев 2010, 12:14
Полное имя: Сергей
Автомобиль: Volvo XC70
Двигатель: 2.5 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Двухзонный климат-контроль
Откуда: Канада

Re: Подсветка бардачка

#9 Сообщение LipSer » 09 дек 2010, 09:39

Хотелось бы Вам напомнить что если свет в бардачке слишком сильный то это раздражает ночью при езде, так как я уже давненько затюнинговал свой бардачок то уже подумываю из 3 светодиодов оставить только 1. :hat:
Жизнь хороша, когда едешь не спеша.

Аватара пользователя

SHA134
Великий и Всемогущий
Сообщения: 1382
Зарегистрирован: 22 янв 2010, 11:44
Полное имя: Дмитрий
Автомобиль: Ford Kuga
Двигатель: 2.0 Бензин
Трансмиссия: Механическая
Откуда: Смоленск

Re: Подсветка бардачка

#10 Сообщение SHA134 » 09 дек 2010, 09:47

LipSer писал(а):если свет в бардачке слишком сильный то это раздражает ночью при езде
С открытым бардачком ездишь :eek: ?
Умное лицо - это еще не признак ума. Все глупости в мире совершаются именно с этим выражением лица.... Улыбайтесь господа, улыбайтесь!

Аватара пользователя

LipSer
First from Canada (QC)
Сообщения: 1995
Зарегистрирован: 14 фев 2010, 12:14
Полное имя: Сергей
Автомобиль: Volvo XC70
Двигатель: 2.5 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Двухзонный климат-контроль
Откуда: Канада

Re: Подсветка бардачка

#11 Сообщение LipSer » 09 дек 2010, 10:26

SHA134 писал(а):
LipSer писал(а):если свет в бардачке слишком сильный то это раздражает ночью при езде
С открытым бардачком ездишь :eek: ?
Жена иногда что то ищет, вот и неприятно влияет свет на глаза.
Жизнь хороша, когда едешь не спеша.

Аватара пользователя

Doc Brown
Супермодератор
Сообщения: 17818
Зарегистрирован: 11 янв 2010, 09:50
Полное имя: Дмитрий
Автомобиль: Ford Focus
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Климатика: Климат-контроль
Откуда: Лопнувшая

Re: Подсветка бардачка

#12 Сообщение Doc Brown » 09 дек 2010, 11:07

fidel1970 писал(а): Займись на досуге.
Ну не так, чтоб на досуге....

Но статья готова: /go.php?url=http://www.fusionguru.ru/articles.php?article_id=132
fidel1970 писал(а):3. Герметичный магнитоуправляемый контакт (геркон) с ответкой-магнитом.
Коды можешь дать?
Наша цель - наносить пользу и причинять добро!

"Come on, you apes! You wanna live forever?" (c)

Аватара пользователя

navialex
Навигатор по жизни
Сообщения: 278
Зарегистрирован: 28 мар 2010, 18:56
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Москва
Контактная информация:

Re: Подсветка бардачка

#13 Сообщение navialex » 09 дек 2010, 11:10

Особенно шикарно фото № 1 с огромным сверлом :)
Всем Фьюжик хорош, но пулемета явно не хватает... и омывайки фар....

Аватара пользователя

Автор
fidel1970
Администратор
Сообщения: 28690
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка бардачка

#14 Сообщение fidel1970 » 09 дек 2010, 11:39

Doc Brown писал(а):Коды можешь дать?
Какие коды? :eek:
Говорю ж, Дим, в любом автомагазине...

navialex, Саш, обычное сверло - на 15, только сверлить вручную надо. :pardon:
Иначе... :ttt:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

navialex
Навигатор по жизни
Сообщения: 278
Зарегистрирован: 28 мар 2010, 18:56
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Москва
Контактная информация:

Re: Подсветка бардачка

#15 Сообщение navialex » 09 дек 2010, 11:48

fidel1970 писал(а):
Doc Brown писал(а):Коды можешь дать?
Какие коды? :eek:
Говорю ж, Дим, в любом автомагазине...

navialex, Саш, обычное сверло - на 15, только сверлить вручную надо. :pardon:
Иначе... :ttt:
Дим я понял, просто кадр прикольный..

З.Ы. я обычно сначала мелкое отверстие делаю затем аккуратно рассверливаю.
З.Ы.Ы. У меня есть подсветка перчаточника. Сейчас думаю куда ленту светодиодную примостить в багажнике. Полка - идеально для этого, но она не часто, но снимается :(
Всем Фьюжик хорош, но пулемета явно не хватает... и омывайки фар....

Аватара пользователя

Автор
fidel1970
Администратор
Сообщения: 28690
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка бардачка

#16 Сообщение fidel1970 » 09 дек 2010, 11:52

navialex писал(а):Сейчас думаю куда ленту светодиодную примостить в багажнике. Полка - идеально для этого, но она не часто, но снимается :(
Ха, ну дык тот же геркон и рулит!
Стоит полка - светит, не стоит - наоборот... ;)


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Dima!
#_0000BF
Сообщения: 16032
Зарегистрирован: 11 янв 2010, 11:02
Полное имя: Дмитрий
Автомобиль: Suzuki Grand Vitara
Двигатель: 2.0 Бензин
Трансмиссия: Механическая
Откуда: СПб и ЛО
Контактная информация:

Re: Подсветка бардачка

#17 Сообщение Dima! » 09 дек 2010, 11:53

navialex писал(а):идеально для этого, но она не часто, но снимается
Так а ты не запитывай ее напрямую. Сделай разъем. Надо снять снять, отстегнул разъем и порядок.
Ты не лучше чем все! :jaskazal:
Ты не хуже чем все! :o

Аватара пользователя

Автор
fidel1970
Администратор
Сообщения: 28690
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка бардачка

#18 Сообщение fidel1970 » 09 дек 2010, 12:07

Дим, зачем разъём?
Говорю же эл.маг.контактом лучше размыкать!
Установить в месте крепления полки...


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Doc Brown
Супермодератор
Сообщения: 17818
Зарегистрирован: 11 янв 2010, 09:50
Полное имя: Дмитрий
Автомобиль: Ford Focus
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Климатика: Климат-контроль
Откуда: Лопнувшая

Re: Подсветка бардачка

#19 Сообщение Doc Brown » 09 дек 2010, 12:15

fidel1970 писал(а):Какие коды?
Каталожный номер этой хрени, чтобы новичок мог купить. Например в "Руси" на слово "геркон" ничего не бьется, хотя там есть ГАЗовские запчасти. В Паскере - тоже. :hat:

Нет, знач не судьба. Но, если сумеешь найти, то лучше указать.
Наша цель - наносить пользу и причинять добро!

"Come on, you apes! You wanna live forever?" (c)

Аватара пользователя

navialex
Навигатор по жизни
Сообщения: 278
Зарегистрирован: 28 мар 2010, 18:56
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Москва
Контактная информация:

Re: Подсветка бардачка

#20 Сообщение navialex » 09 дек 2010, 12:21

fidel1970 писал(а):Дим, зачем разъём?
Говорю же эл.маг.контактом лучше размыкать!
Установить в месте крепления полки...
Дим линейка кормится от электричества :) разъем по любому нужен :) подберу разъемчик и приклею :)

приятель в Логан приклеил. комментарий будет - Шикарно:)
Всем Фьюжик хорош, но пулемета явно не хватает... и омывайки фар....

Ответить

Вернуться в «Ремзона :: Очумелые ручки»
