FusgionGURU :: FAQ (Часто задаваемые вопросы) :: Осветительные системы

Для начала, надо понимать, что подобное изменение противоречит требованиям ГОСТ Р 51709-2001:
"4.3.1 Количество, тип, расположение, режим работы и цвет огней внешних световых приборов на АТС должны соответствовать требованиям конструкции автотранспортного средства." Следовательно легально техосмотр с любым ксеноном не пройти.

Если этот аспект не смущает, то можно перейти к технике.
Просто ксенон на Фью поставить нельзя. У нас совмещенный ближний/дальний свет, поэтому поставить можно только биксенон. Внутренне пространство блок-фары позволяет установить любые вариации биксенона. НО, если нет желания получить горсть шариков от подшипника в лобовое на трассе - автоматический корректор обязателен.

Место вокруг фонаря лучше очистить от грязи, т.к. попавшая под резинку грязь может в последствии слегка попортить жизнь.

  • Открыть крышку багажника.
  • Снизу под фонарем верхнего стоп-сигнала снять две резиновые заглушки.
  • = Тянуть за край заглушки лучше не руками, а небольшими пассатижами, особенно в холодную погоду. Хвататься за край поглубже и тянуть на себя. Материал крепкий, не порвете.=
  • Отверткой с плоским жалом нажать на фиксаторы под заглушками. = Отвертку просто просовываем в отверстия, держа жало горизонтально, до упора и нажимаем вперед= Низ фонаря отойдет от основания.
  • Закрываем крышку багажника.
  • Слегка приподняв корпус фонаря вверх, вытягиваем его горизонтально на себя, преодолевая сопротивление прилипшей уплотнительной резинки.
  • Сборка в обратном порядке.
  • Лампочка безцокольная 16W =В любом нормальном магазине по этой фразе продадут нужную=

Откройте заднюю дверь багажного отделения. Изнутри багажного отделения поднимите крышку на панели обивки и выверните барашковую гайку в задней части блока фонарей. Отсоедините электрический разъем от блока фар, для чего нажмите на фиксатор и извлеките контактную группу.

Выверните два винта Torx 15 в передней части блока задних фонарей и аккуратно извлеките блок наружу. Раскройте 6 зажимов и снимите патрон лампы в сборе.

Прикладывая легкое усилие, поверните против часовой стрелки и извлеките наружу лампу. Замените лампу.

Установка выполняется в обратной последовательности. После установки убедитесь в том, что лампы функционируют исправно.

Для выполнения этой процедуры требуется отвертка Torx 15.

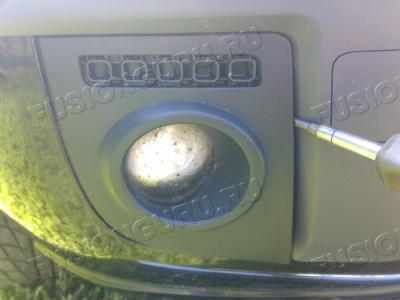

Снимается декоративная пластиковая панель со стороны переднего бампера(она держится на 4 защелках, поддевается плоской отверткой и сдергивается.)

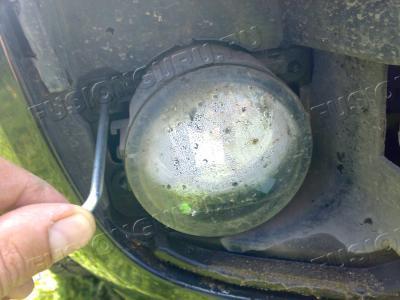

Выкручиваются два самореза и ПТФ в сборе достается наружу.

Далее путем поворота заменяется лампа, ПТФ ставится на место.

Пластиковая панель защелкивается на место. Не рекомендуется делать это на морозе, т.к. защелки достаточно хрупкие. В передних ПТФ установлены лампы H11 55 Вт.

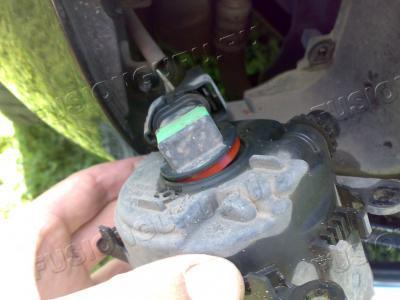

Второй вариант - забраться под машину (загнать на эстакаду) и заменить ПТФ изнутри бампера. Порядок тот же: сжать фиксатор колодки и сдернуть ее; повернуть патрон против часовой стрелки и вынуть лампу вместе с патроном.

Для замены ламп в фарах мануал рекомендует снять фару. Для чего откручиваются три винта крепления фары. Еще также есть два пластиковых зажима. Верхний и боковой. Затем отсоединяется электрический разъем. Фара достается и производится манипуляция с заменой лампы.


Понятно что на дороге особенно в холодное время года вынимать фару не совсем удобно, а в мороз есть реальный риск сломать пластиковые зажимы. В принципе для замены лампы снимать фару не обязательно. К задней части левой по ходу движения фаре можно довольно легко добраться вдоль крыла со стороны АКБ. К правой это затруднительно. Мешают бачки ОЖ и жидкости ГУР. Женская миниатюрная ручка и там просунется довольно свободно. А вот что бы туда поместилась большая мужская, следует снять бачек ГУР с креплений и как можно выше его подтянуть вверх. Насколько позволяет слабина шлангов.

Фотоматериал по замене представлен в литературе Замена ламп в фарах.

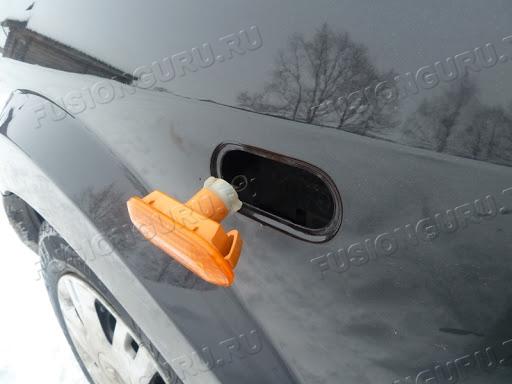

Для демонтажа повторителя поворота вовсе не требуется снимать защитные подкрылки. Достаточно отжать торец поворотника чуть в сторону двери и потянуть на себя. Делать это желательно при плюсовой температуре окружающего воздуха.

Применение Код Мощность
Вт
Цоколь артикул
Philips Osram
1 Головные фары Н4 55/60 P43t-38 12342 64193
2 Передние ПТФ Н11 55 PGJ19-2 12362 64211
3 Передний габарит,
повторители поворотов
освещение багажника
W5W 5 W2,1x9,5d 12961 2825
4 Передние повороты (рестайл),
задний ход,
задние ПТФ
P21W21 BA15s12498 7506
5 Задние габариты+ стоп P21/5W 21/5 BAY15d 12499 7528
6 Повороты задние,
повороты передние (дорестайл)
PY21W 21 BAY15s 12496 7507
7 Подсветка номерного знака C5W 5 SV8,5-8 12844 6418
8 Доп. стоп-сигнал W16W 16 W2,1x9,5d 12067 921

Подробнее в статье Какие лампочки используются во Fusion

Дотянитесь до лампы, тащите за патрон. Для облегчения можно повернуть патрон. Но тянуть надо с усилием.

Следует устранить замыкание по следующим цепям:

  • Щиток приборов
  • Магнитола
  • Лампочка в бардачке
  • Фонари подсветки номера
  • Подсветка кнопок и ручек всей приборной панели
После заменить предохранитель F33 на 7.5А

Так как на Фьюжене установлены пластиковые рассеиватели, то их полировка возможна. Но очень важно избежать перегрева пластика при полировке. Иначе он помутнеет в объеме и фару можно будет выкинуть.

Есть разные мнения на этот счет. Если лампочки ставите той же фирмы и модели - то можно не делать.

Однако в любом случае желательно провериться, ведь от этого зависит и ваша безопасность на дороге.

Если тип ламп меняется (скажем были штатные OSRAM, а поставили PHILLIPS эксрим или еще какие с +много), то надо отрегулировать фары.

  • Снять фару.
  • В теплом сухом помещении промыть снаружи и изнутри, после чего высушить феном. Инзнутри тоже феном сняв заднюю крышку.
  • Оставить на пару тройку часов пусть проветривается и досушивается.
  • Промазать шов между корпусом и стеклом прозрачным силиконовым герметиком.
  • Когда герметик высохнет поставить обратно.

Подробнее в статье Устраняем воду в задних фонарях Ford Fusion

Во фьюжене салонный свет и клаксон (звуковой сигнал, бибипка, дуделка) подключены в общую цепь и на один предлохранитель

Необходимо заменить предохранитель F27

Если предохранитель сгорел повторно, следует начать поиски короткого замыкания

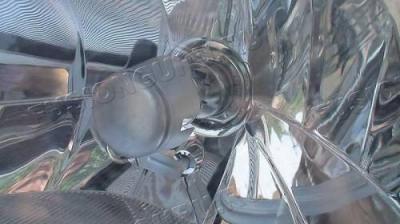

Это отверстие предназначено для установки рассеивающего колпачка на лампу фары.

В рестайлинговых версиях фар колпачки не ставятся.
