Дверь (разборка, строение)
Последовательность разборки двери.
Всего фотографий 36
Последнее фото добавлено 10.05.2011 10:13
Последнее фото добавил Casper
| Собственно сама дверь | |
|
|
| 10.05.2011 » 2158 » |
|
| Первой снимется крышка | |
|
|
| 10.05.2011 » 2686 » |
|
| Пистоны крышки | |
|
|
| 10.05.2011 » 3209 » |
|
| Разъем проводки на зеркало (снимается потом, вместе со всей электрикой) | |
|
|
| 10.05.2011 » 2681 » |
|
| Вынимаем заглушку, за ней должен быть саморез | |
|
|
| 10.05.2011 » 2421 » |
|
| После ремонта может и не оказаться там самореза. | |
|
|
| 10.05.2011 » 2260 » |
|
| Крышка ручки. | |
|
|
| 10.05.2011 » 2358 » |
|
| Снимать лучше с острого угла. | |
|
|
| 10.05.2011 » 2553 » |
|
| На снятой крышке остались кнопки с проводами | |
|
|
| 10.05.2011 » 2285 » |
|
| Разъем кнопок на крышке | |
|
|
| 10.05.2011 » 2245 » |
|
| Разъем ЭСП в двери | |
|
|
| 10.05.2011 » 2377 » |
|
| Ручка двери не дает снять обшивку. Свинчиваем | |
|
|
| 10.05.2011 » 3954 » |
|
| Понадобится TORX | |
|
|
| 10.05.2011 » 4037 » |
|
| Откручиваем ручку | |
|
|
| 10.05.2011 » 2319 » |
|
| Вытаскиваем ручку - в сторону ее | |
|
|
| 10.05.2011 » 2285 » |
|
| Снятию обшивки мешают некоторые тросики | |
|
|
| 10.05.2011 » 2915 » |
|
| Снятая обшивка | |
|
|
| 10.05.2011 » 2668 » |
|
| Теперь есть доступ к внутренностям двери | |
|
|
| 10.05.2011 » 4843 » |
|
| отверстия снятия стекла | |
|
|
| 10.05.2011 » 3145 » |
|
| Болт стекла | |
|
|
| 10.05.2011 » 3056 » |
|
| Динамик. Держится на 4 саморезах | |
|
|
| 10.05.2011 » 2440 » |
|
| Динамик открученый | |
|
|
| 10.05.2011 » 2512 » |
|
| Осторожно вытаскиваем. Там еще провод, который не нужно оторвать | |
|
|
| 10.05.2011 » 2546 » |
|

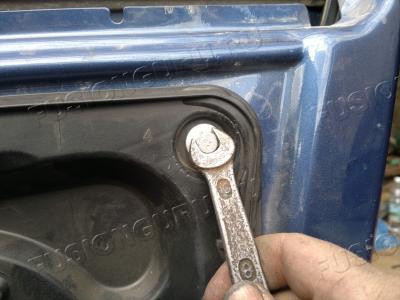

| Откручиваем 11 болтов крепления перепонки. | |
|
|
| 10.05.2011 » 2595 » |
|
| Разъем замка и концевика | |
|
|
| 10.05.2011 » 4016 » |
|
| Сначала сдвигаем красный флажок | |
|
|
| 10.05.2011 » 3466 » |
|
| Под флажком нажимаем на защелку | |
|
|
| 10.05.2011 » 3194 » |
|
| Вытаскиваем разъем | |
|
|
| 10.05.2011 » 2959 » |
|
| Осталось только крепление жгута. | |
|
|
| 10.05.2011 » 2506 » |
|
| Усилитель двери | |
|
|
| 10.05.2011 » 2480 » |
|
| Усилитель двери | |
|
|
| 10.05.2011 » 2544 » |
|
| Мотор ЭСП | |
|
|
| 10.05.2011 » 2517 » |
|
| Мотор ЭСП | |
|
|
| 10.05.2011 » 2562 » |
|
| Каретка стекла. | |
|
|
| 10.05.2011 » 3141 » |
|
| Шестерня ЭСП | |
|
|
| 10.05.2011 » 2531 » |
|
| Каретка в верхней мертвой точке | |
|
|
| 10.05.2011 » 2434 » |
|
