Установка парктроника в домашних условиях

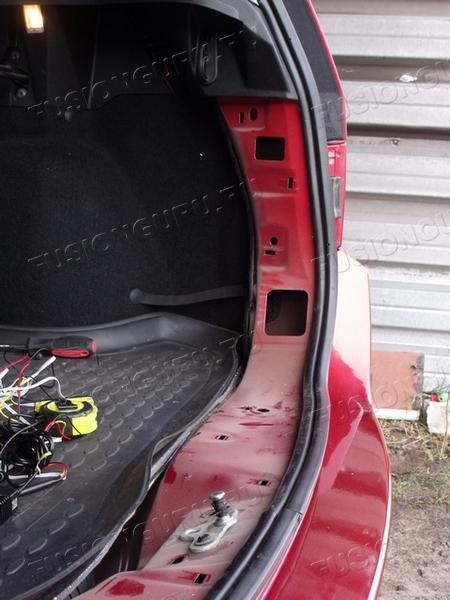

Вообщем целый день ушёл на установку этого девайса. Первым делом снял две накладки.

Сложностей нет никаких, просто аккуратно выдёргиваются клипсы - там металлические, сломать сложно. Далее было сразу выбрано место подключения блока парктроника. Для этого просто надо выдернуть фишку, в моём случае правого катафота.

Далее также (так как я лёгких путей обычно не ищу) было принято решение протягивать провода внутри металлического короба. Большая часть операций происходит через это отверстие, которое закрыто пока резиновой заглушкой.

Далее была рутина - просто разметка отверстий. Датчики установил в одной горизонтали.

Далее слабонервным лучше не смотреть. Сверление отверстий. Скотч для того чтоб не было сколов краски.

Ну и результат

Затем были разные сложности с потерей резиновых заглушек, которые провалились внутрь короба и большая часть дня ушла на то, чтобы их достать. Первая была вот эта, которая находится с торца короба со стороны бампера

Так через неё выводил три провода датчиков которые слева

Ну, а крайний правый выводил через эту заглушку, которая тоже при снятии закатилась в короб

Далее установил блок управления, дополнительно прилепил скотч 3М и подсоединил два провода к фишке. Один - лампы заднего хода (зелёный с оранжевой полоской), второй - лампа стоп сигнала (зелёный с чёрной полоской) для активации режима откат.

Ну, вот так это выглядит в сборе

Сами датчики дополнительно смазал силиконом, и посадил на место

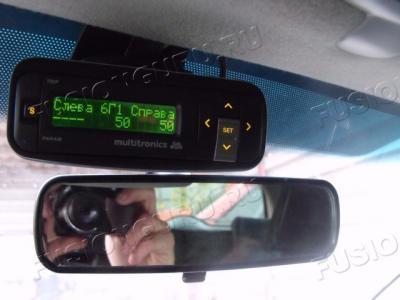

Провод к монитору протянул по потолку с правой стороны, интересного там нет ничего фотать не стал. Расстояния между датчиками 405мм крайние от накладки 120мм. Провёл испытания! Слышал, что парктроники не реагируют на трубы. Неправда, у меня видит трубки диаметром 10мм.
