Установка парктроника в домашних условиях.

#1 Сообщение maxs-vd » 26 окт 2010, 22:12

Статья в Литературе
Появилась необходимость в установке помощника при парковки. Не долго думая остановился ана парктронике.
выбор в моём случае не велик так-как стоит БК мультитроникс решил тюнингнуть его ещё и дополнительными датчиками.
Вообщем целый день ушёл на установку этого девайса :o
Первым делом снял две накладки

Сложностей нет ни каких просто аккуратно выдёргиваются, клипсы там металлические сломать сложно.

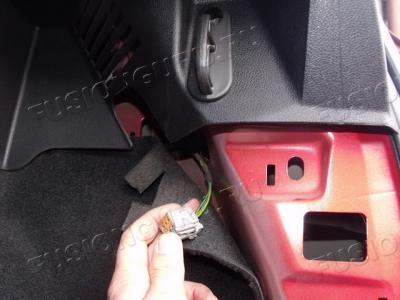

Далее было сразу выбрано место подключения блока парктроника,для этого просто надо выдернуть фишку, в моём случае правого катафота.

Далее также так как я лёгких путей обычно не ищу было принято решение протягивать провода внутри металлического короба, большая часть операций происходит через это отверстие, которое закрыто пока резиновой заглушкой.

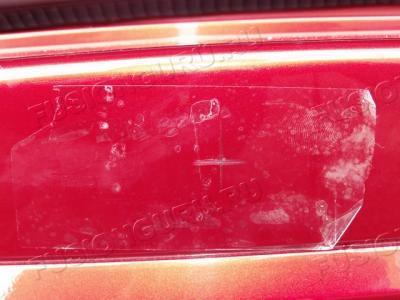

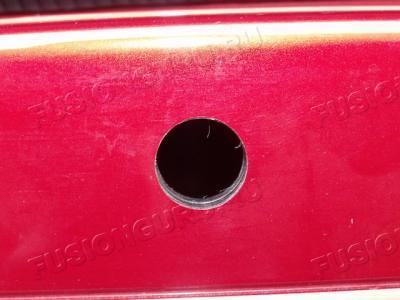

Далее была рутина просто разметка отверстий, датчики установил в одой горизонтали.

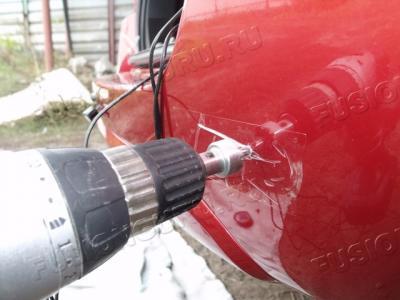

Потом слабонервным лучше не смотреть, сверление отверстий, скотч для того чтоб не было сколов краски.

Ну и конечный результат


Далее были разные сложности с потерей резиновых заглушек которые провалились внутрь короба :eek: и большая часть дня ушла для того чтоб их достать.

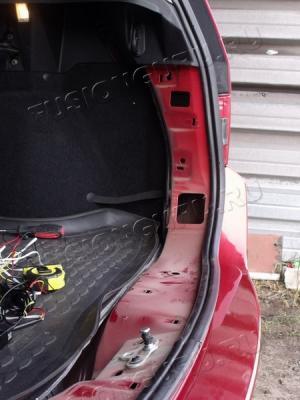

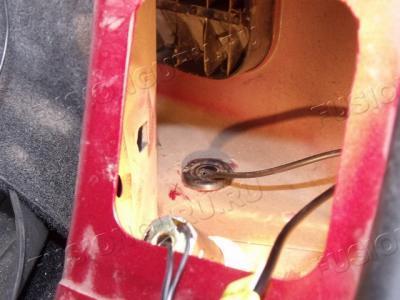

Первая была вот эта которая находится с торца короба со стороны бампера

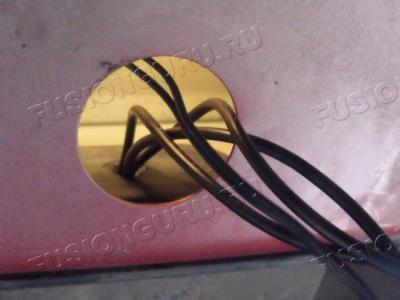

Так через неё выводил три провода датчиков которые с лева

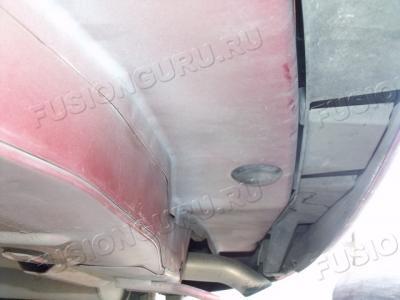

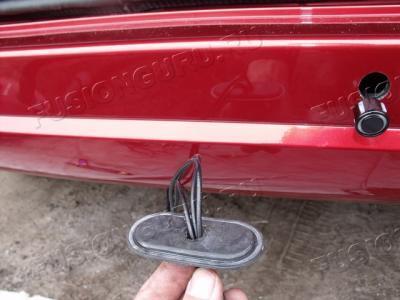

Ну а крайний правый выводил через эту заглушку, которая тоже при снятие закатилась в короб

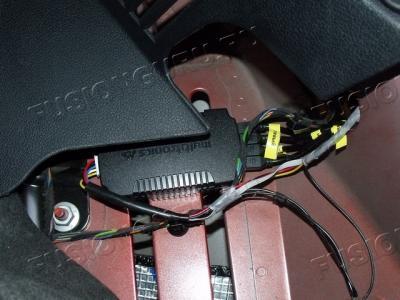

Далее установил блок управления, дополнительно прилепил скотч 3М и подсоеденил два провода к фишке один лампы заднего хода (зелёный с оранжевой полоской) второй лампа стоп сигнала (зелёный с чёрной полоской) для активации режима откат.

Ну вот так это выглядит в зборе

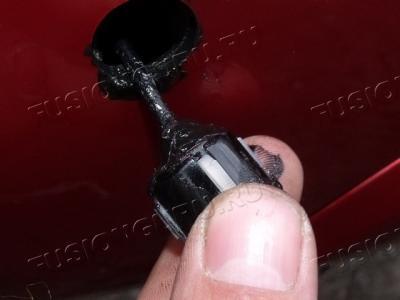

Сами датчики дополнительно смазал силиконом, и посадил на место


Провод к монитору протянул по потолку с правой стороны, интересного там нет ничего фотать не стал.

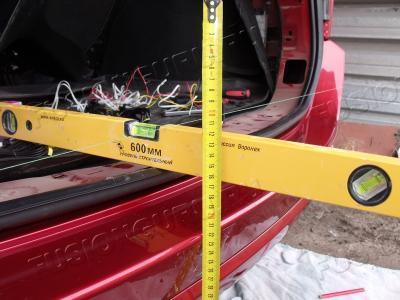

Расстояния между датчиками 405мм крайние от накладки 120мм.
Провёл испытания, слышал что парктроники не реагируют на трубы, не правда у меня видит трубки диаметром 10мм.

У вас нет необходимых прав для просмотра вложений в этом сообщении.
Последний раз редактировалось maxs-vd 27 окт 2010, 12:01, всего редактировалось 1 раз.
Renault Duster 1.5 dCi 4WD 90л.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28664
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Установка парктроника в домашних условиях.

#2 Сообщение fidel1970 » 26 окт 2010, 22:24

Это статья, сэр! ;)
Спасибо за работу, Максим! :hat:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 12722
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Установка парктроника в домашних условиях.

#3 Сообщение Сергейsp » 26 окт 2010, 22:55

:up: молодец, люстрой не ограничился :D
Делай, что до́лжно... И будь, что будет.

Аватара пользователя

Dima!
#_0000BF
Сообщения: 15318
Зарегистрирован: 11 янв 2010, 11:02
Полное имя: Дмитрий
Автомобиль: Suzuki Grand Vitara
Двигатель: 2.0 Бензин
Трансмиссия: Механическая
Откуда: СПб и ЛО
Контактная информация:

Re: Установка парктроника в домашних условиях.

#4 Сообщение Dima! » 27 окт 2010, 09:04

maxs-vd, Молодец!

Я только не уловил, что роль экрана парктроника играет экран мультитроника?
Ты не лучше чем все! :jaskazal:
Ты не хуже чем все! :o

Аватара пользователя

Автор
maxs-vd
Первопроходец
Сообщения: 11046
Зарегистрирован: 11 янв 2010, 18:05
Полное имя: Максим
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Старый Оскол. Белгородская.обл

Re: Установка парктроника в домашних условиях.

#5 Сообщение maxs-vd » 27 окт 2010, 09:38

Ну да. Позже выложу для кучи.
Renault Duster 1.5 dCi 4WD 90л.

Аватара пользователя

Автор
maxs-vd
Первопроходец
Сообщения: 11046
Зарегистрирован: 11 янв 2010, 18:05
Полное имя: Максим
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Старый Оскол. Белгородская.обл

Re: Установка парктроника в домашних условиях.

#6 Сообщение maxs-vd » 27 окт 2010, 20:22

сергейsp писал(а): люстрой не ограничился :D
Люстру пока не снимал
,
просто установил неисправность, лампочки целые а не горят.
А снимать нужен помощник, а высота три метра.
Renault Duster 1.5 dCi 4WD 90л.

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39402
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Установка парктроника в домашних условиях.

#7 Сообщение *Casper* » 29 окт 2010, 16:08

fidel1970 писал(а):Это статья, сэр! ;)
главное, что не уголовная ;)
Отличный материал.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28664
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Установка парктроника в домашних условиях.

#8 Сообщение fidel1970 » 29 окт 2010, 18:52

*Casper*, да-да, я понял, скоро добавлю материал в статью... :yes:


P.S. Cтатья готова http://www.fusionguru.ru/articles.php?article_id=127 :hat:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

TobOl
Как бы электрик
Сообщения: 449
Зарегистрирован: 14 май 2012, 12:39
Полное имя: Олег Александрович
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Год выпуска: 2005
Климатика: Кондиционер
Контактная информация:

Re: Установка парктроника в домашних условиях.

#9 Сообщение TobOl » 19 май 2012, 19:42

Приобрел дешевый вариант, с простым таблом - цифры и линейки справа-слева. Установка в бампер не отличается. Для блока место только там и есть самое удобное. Только я провода тащил со штатной проводкой. От датчиков провода все вывел в центральную заглушку, а чтобы от крайних не болтались, прикрепил к крепежам катафотов, там ушки такие удобные.

Добавлено спустя 1 минуту 53 секунды:
Таблушку думал куда поставить - нашел самое немешающее обзору место, и если по зеркалам парковаться, то как раз на глазах.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
[spoiler=]
Подпись тут
[/spoiler]продан

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39402
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Установка парктроника в домашних условиях.

#10 Сообщение *Casper* » 19 май 2012, 19:48

А зачем индикатор спереди? Когда едешь назад надо смотреть назад.

Аватара пользователя

НачТех
Последнее сообщение от 21 апреля 2017
Сообщения: 1861
Зарегистрирован: 18 мар 2010, 14:48
Полное имя: Сергей Владимирович
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: СКФО, Ставрополь [26]
Контактная информация:

Re: Установка парктроника в домашних условиях.

#11 Сообщение НачТех » 19 май 2012, 21:55

*Casper* писал(а):Когда едешь назад надо смотреть назад.
Зачем назад? А зеркала зачем? Три зеркала позволяют заехать куда угодно. :hat:
Одни любят складывать и умножать, а лично я делить и отнимать...

Аватара пользователя

TobOl
Как бы электрик
Сообщения: 449
Зарегистрирован: 14 май 2012, 12:39
Полное имя: Олег Александрович
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Год выпуска: 2005
Климатика: Кондиционер
Контактная информация:

Re: Установка парктроника в домашних условиях.

#12 Сообщение TobOl » 20 май 2012, 18:28

*Casper* писал(а):А зачем индикатор спереди? Когда едешь назад надо смотреть назад.
А зачем мне, глядя назад, знать расстояние до 0,3м? Видя крупный объект, все равно рулишь мимо, а использовать свойство парктроника видеть малый-низкие объекты можно по звуку и индикации.

Добавлено спустя 55 секунд:
НачТех писал(а):
*Casper* писал(а):Когда едешь назад надо смотреть назад.
Зачем назад? А зеркала зачем? Три зеркала позволяют заехать куда угодно. :hat:
Согласен в этом плане, а под бампером как раз датчики и подскажут что там
[spoiler=]
Подпись тут
[/spoiler]продан

Аватара пользователя

Doc Brown
Супермодератор
Сообщения: 16891
Зарегистрирован: 11 янв 2010, 09:50
Полное имя: Дмитрий
Автомобиль: Ford Focus
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Климатика: Климат-контроль
Откуда: Лопнувшая

Re: Установка парктроника в домашних условиях.

#13 Сообщение Doc Brown » 20 май 2012, 18:39

*Casper* писал(а):А зачем индикатор спереди?
Имхо, дело вкуса. Мне больше понравилось видеть индикатор в зеркале заднего вида. Другие садились, смотрели, говорят, им лучше когда табло впереди.
Наша цель - наносить пользу и причинять добро!

"Come on, you apes! You wanna live forever?" (c)


Andrey87
Сообщения: 3
Зарегистрирован: 29 июл 2014, 20:35
Полное имя: Андрей
Автомобиль: FFn Core
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Год выпуска: 2005

Re: Установка парктроника в домашних условиях.

#14 Сообщение Andrey87 » 31 июл 2014, 22:45

maxs-vd,maxs-vd,

Максим, подскажи, пжл, бампер нужно снимать? и какое расстояние от датчика до датчика у тебя?
Спасибо

Аватара пользователя

Автор
maxs-vd
Первопроходец
Сообщения: 11046
Зарегистрирован: 11 янв 2010, 18:05
Полное имя: Максим
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Старый Оскол. Белгородская.обл

Re: Установка парктроника в домашних условиях.

#15 Сообщение maxs-vd » 31 июл 2014, 23:00

Andrey87,
Бампер снимать не нужно про расстояние я указал в самом первом сообщение ...
maxs-vd писал(а):Расстояния между датчиками 405мм крайние от накладки 120мм.
Renault Duster 1.5 dCi 4WD 90л.


Andrey87
Сообщения: 3
Зарегистрирован: 29 июл 2014, 20:35
Полное имя: Андрей
Автомобиль: FFn Core
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Год выпуска: 2005

Re: Установка парктроника в домашних условиях.

#16 Сообщение Andrey87 » 01 авг 2014, 21:12

Максим, от какой крайней накладки?

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39402
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Установка парктроника в домашних условиях.

#17 Сообщение *Casper* » 02 авг 2014, 22:16

Andrey87, Почитай. Вроде доходчиво старался изложить.
http://www.fusionguru.ru/fileserver/fil ... Fusion.pdf

Аватара пользователя

Автор
maxs-vd
Первопроходец
Сообщения: 11046
Зарегистрирован: 11 янв 2010, 18:05
Полное имя: Максим
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Старый Оскол. Белгородская.обл

Re: Установка парктроника в домашних условиях.

#18 Сообщение maxs-vd » 02 авг 2014, 22:33

Andrey87 писал(а):Максим, от какой крайней накладки?
Ну на бампере у нас одна накладка которая крепится на бампер с каждой стороны 120мм это по горизонту ниже от крайне точки на фото видно как натянута шнурка.
А вот как мерить 120 по оси отверстия.

Добавлено спустя 2 минуты 35 секунд:
По факту у меня получилось 121/ 122 мм но это чтоб было в одной плоскости с центральными, многие ставят два крайних выше, тут такой момент что надо найти наиболее вертикальную плоскость на бампере, так как датчик должен смотреть выше горизонта!"!!
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Renault Duster 1.5 dCi 4WD 90л.

Аватара пользователя

leytenantn
Сообщения: 9
Зарегистрирован: 25 фев 2014, 14:31
Полное имя: leytenantn
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2008
Климатика: Климат-контроль
Откуда: Архангельская область

Re: Установка парктроника в домашних условиях.

#19 Сообщение leytenantn » 09 окт 2014, 12:01

А кто подскажет как проводку лучше протягивать от блока до табло? :o
Ни на одной машине еще проводку не тянул пока :mda:

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39402
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Установка парктроника в домашних условиях.

#20 Сообщение *Casper* » 09 окт 2014, 12:03

leytenantn, Под щель между обшивкой и потолком подсовывай. Никуда не денется.
