FusgionGURU :: Литература :: Ходовая часть :: Замена главного цилиндра сцепления

Механика сцепления: бачек с тормозной жидкостью > трубками в главный цилиндр сцепления под педалью сцепления > затем снова трубками в коробку , там рабочий цилиндр сцепления, ты давишь на педаль ГЦС создает давление, а рабочий цилиндр отпускает корзину > потом с него обратно в бочек, итак жидкость по кругу гоняет.

Проблем кроме долива жидкости и течи на пол в салон (запаха тормозухи) не влечет.

Проблемы в виде течи - это может быть замерзшая тормозуха, может меняли больше 2 лет назад и нахваталась уже воды прилично или морозы сильные, а может просто продавило, там же пластик внутри, никаких уплотнений.

Итак, зимой в -40с у меня замерзла педаль сцепления. Я продавил ее силой и через пару часов придя на стоянку увидел лужу под педалью сцепления. При каждом отпускании педали, в салон возвращалось чуть чуть тормозной жидкости.

С тех пор я просто под главный цилиндр сцепления подстелил тряпку и раз в просто доливал тормозную жидкость грамм около 50.

На замену приобрел цилиндр SACHS 6284 600 129 1400руб.

Когда получил его порадовало качество, внутри просматривается не пластиковый поршень, как у родного, а металлический.

Теперь больше вероятность, что его не деформирует как родной, хотя если он крепче деформировать может уже рабочий цилиндр, который в коробке стоит, а это уже хуже.

В любом случае, если у вас замерзла педаль сцепления зимой, не продавливайте не в коем случае, отогревайте машину, пускай подольше прогревается. На крайний случай лучше бросьте это корыто и возьмите такси.

Ну вот пришло лето и время занялся тормозной системой плюс тормозную жидкость по сроку надо было поменять. Заодно и поменял цилиндр. Замена муторная очень, особенно в первый раз.

В 3Риме нормально описано как менять, но я опишу это по своему, ни как в 3 Риме, я опишу с целью обойти «подводные камни».

Кроме ключей , головок (10 с удилинителем, 13, 7, 12) и отверток вам понадобится гнутый длинный инструмент с тонким наконечником на подобие:

Угол минимум 45 градусов максимум 80. Этим инструментов и еле просунутой 1 рукой на ощуп Вы будете вытаскивать стопоры магистралей из ГЦС.

Готовы? И так первое, что Вам нужно снять накладку под рулем, там 5 болтов.

Сняли, находим педаль тормоза. Она фиксируется штифтом, с одной стороны которого защелка, на фото справа

Покрутили штифт, увидели защелку, нажали и прижали педаль тормоза к полу и нажали отверткой на защелку, вытащили ее в сторону педали газа, там окно в металле увидите справа.
Педаль тормоза отцеплена от усилителя. Обращаю внимание - это первое, что Вы делаете. Потому что если у вас не получилось сразу продавить педаль тормоза и вы ее понажимали, то теперь она не продавливается, штифт вы не снимите.
Поэтому Вы спокойно пока не сняли АКБ можете завести машину и продавить педаль тормоза почти до пола и снять таки этот штифт.
Только после этого открываем капот, снимаем АКБ, снимаем с коробки АКБ ЭБУ (2 болта на 7) и снимаем сам короб АКБ (3 болта на 13) При снятии короба вначале снимается блок предохранителей за ним, крепление простое, он просто вставлен сверху в этот короб.

Если у вас ржавая железка крепления короба АКБ, рекомендую снять тоже и покрасить за одно

Сняв короб Вы увидите этот болт на 10, откручиваем и снимаем на себя большой разъем (располовиниваем эту коробочку).

И видим.

Разъем крепится тут на защелку (красная стрелка) поддеваете отверткой и снимаете на себя, аккуратно пластик все таки ломкий.

Кроме него увидите снизу фишку и проводку под бочком тормозной жидкости, тоже снимаем.

Далее надо заняться кабель-менеджментом, прибрать все провода, развести в стороны, чтобы Вам ничего не мешало работать глубже, Вам нужно свободно доставать в глубь. Вот там виден главный цилиндр сцепления и подведенные магистрали.

На этом пока все, возвращаемся в салон и готовимся к самой тяжелой работе.

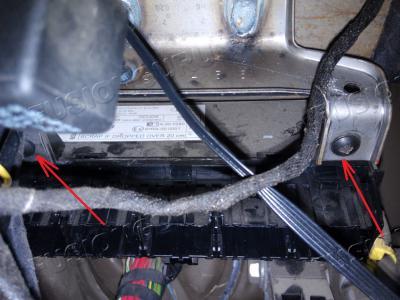

Смотрим налево, видим блок ГЕМ, фоткаем или переписываем порядок подключения к нему фишек (по цветам), снимаем фишки, сжимая пальцами как на стрелках.

Сам блок закреплен 2 крестовыми болтами, откручиваем их и вынимаем блок.

В 3 риме не снимают его, но поверьте лучше снять, потому что ставить потом педальный узел без снятого блока сущий кошмар будет.

Снимаем фишки с датчиков педалей и сами датчики:

  1. Сцепления поддеваем отверткой и вытаскиваем скобу (датчик снимается поворотом против часовой стрелки).
  2. Положения педали тормоза (датчик снимается поворотом против часовой стрелки, а в 3риме написано по часовой, ошибка однако, именно против часовой!!!).
  3. Концевик стоп-сигнала (вот этот по часовой поворачивается и вытаскивается).
Датчики убираем в сторону, прибираем кабеля, чтобы не мешали Вам снимать педальный блок, да да, придется снять педальный блок целиком (педаль тормоза и сцепления на единой планке).

Смотрим на блок и видим 6 болтов на 13 по периметру – головкуудлинительтрещетку и ослабляем все 6 болтов, часть болтов можно сразу выкрутить, скажем 2 по краям снизу и один по центру сверху. Пока все тут можно передохнуть спине дать.

Снова возвращаемся под капот. Берете тряпки, кладете там вокруг, потому что будет течь жидкость, плотно закрываете бачок с тормозной жидкостью, снимаете с любого барабана или суппорта заглушку на штуцере прокачки.

Под бачком видим шланг, нажимаем на кнопку (она только с 1 стороны) и снимаем его.

Вместо шланга быстро натягиваем снятую со штуцера резиновую заглушку, чтобы жидкость с бочка не капала.

Далее Вам понадобится постелить тряпку под нижний шланг от ГЦС и просунув руку на ощупь нащупать защелку шланга и подцепить ее гнутым инструментом.

Выдергиваете ее в сторону и нижний шланг на себя. Можно также и с верхним поступить, но подлезти там сложнее, проще оставить его и выдернуть из салона вместе с ним, дело Ваше, можете попробовать его снять.

Внимание нижний шланг пластиковый, требует аккуратного обращения, перегнете силой и он треснет либо переломится.

Можно возвращаться в салон и снимать полностью педальный узел, аккуратно, не спеша, помня что у Вас еще верхний шланг подцеплен и его надо аккуратно через отверстие протащить, места там мало, но снимать это Вам не ставить ;) , самое интересное будет потом :D Покрутили помучались сняли, берем с собой и работаем дальше с ним.

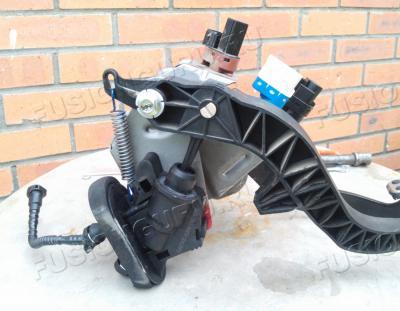

Отцепляем верхний шланг. Убираем пружину. Сам ГЦС закреплен к педали вот таким штифтом, просто сжимаем отверткой и он выскакивает, штифт левый

Шток ГЦС до упора вталкиваем внутрь. ГЦС закреплен сбоку 2 болтами на 10. Открутили и дернули его вниз, он выскочит из 2 защелок на этой же планке.

Красным подкрашено место начала корозии, видимо от жидкости тормозной.

Берем новый ГЦС и эти болты на 10, вначале никуда его не ставя, прямо в руках вставляем и закручиваем ровно болты, нарезаем резьбу так сказать. Только после нарезки ставим новый ГЦС на место. Тут все аналогично снятию. Собираем конструкцию с новым ГЦС.

Но верхнюю трубку, которая от бочка в ГЦС пока не ставим. Новые защелки на ГЦС вытаскиваем и слегка сжимаем, чтоб пожестче были, ставим на место и защелкиваем до упора.

Обращаю внимание, перед установкой педального блока с новым ГЦС на место, нужно хорошо защелкнуть защелки до конца. При вставлении шлангов они защелкнутся сами вокруг прорезей в них. А то я защелкивал первый раз уже после втыкания шлангов, то есть вставил шланги и потом рукой защелки завел внутрь. Результат: через 3 дня щелчек под капотом и педаль сцепления провалилась (слетает нижний шланг и сцепления больше нет). Хорошо в родном дворе, когда выезжал :crazy:

Далее ставите педальный блок на место, засунуть очень тяжело, но можно.

Монтируете его, в процессе монтажа пока он у вас не закреплен, подгадываете окно рядом с педалью тормоза и вставляете штифт фиксирующий педаль в вакуумном усилителе.

Прихватываете плотно несколькими гайками, проверяете как стало под капотом и под рулем, если Вас устраивает плотно затягиваете на все 6 гаек.

Теперь самый ответственный момент: идете под капот, берете нижний шланг, протираете его хорошо, чтобы был не скользким. Теперь Ваша задача в тишине резким рывком, желательно 2 руками, вставить его в цилинд, при этом Вы отчетчиво услышите щелчек металла по пластику, это раздвинулась защелка в процессе вставления шланга и попав в паз на шланге защелкнулась вокруг него. Точно также делаете с верхним и потом его возвращаете в бачок.

Ну вот, вроде все особенности, дальше надо только собрать обратно все снятое в любой последовательности.

И еще датчики на педалях могут после люфтить, у меня концевик стоп сигнала так самопроизвольно пугал на кочках сзади едущих ))))) Причина - металл вокруг гнется, пока вы прикладывали усилия запихивая педальный блок назад, просто снимаете датчик, видите загиб , берете пассатижи и выгибаете в обратную сторону.

Усё, теперь сухо:

Никаких изменений в ходе педали, ее усилии не отмечено.

Сам ГЦС в разборе:

Вот эта шероховатость и есть место утечки жидкости, уплотнений там нет, малейший зазор и жидкость побежит.
