Проверка работы и ремонт заслонок рециркуляции "климат-контроля".

Однажды я заметил, что как-то неправильно стал работать климат-контроль, с улицы стали очень сильно попадать выхлопные газы грузовиков даже при включенной рециркуляции. Еще и салон машины стал быстро пылиться.

Подозрение сразу пало на заслонки рециркуляции, так как это единственный узел, где возможен пропуск забортного воздуха при включенном режиме рециркуляции.

Вот схема устройства нашей климатической установки. Климат и кондиционер с ручным управлением принципиально не отличаются.

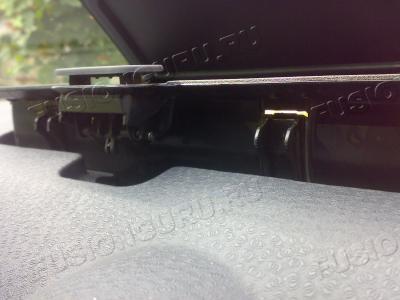

Для начала снял средний бардачок. Там два винта под крестовую отвертку и две здоровенных защелки под короткую плоскую отвертку или нож.



Эти защелки очень тугие и глубоко защелкиваются. Чтобы не сломать ничего лучше работать в прогретом салоне.

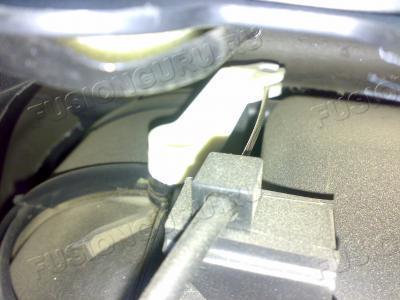

Заглядываем вглубь получившегося проема и видим белые рычажки слева и справа. Рычаги закреплены в осях вращения заслонок рециркуляции и двигаются электроприводом через тросики в оболочке.

В моем случае белые рычаги в силу хлипкой конструкции внутренних защелок выскочили из посадочных мест и стали прокручиваться относительно самих заслонок. Сами заслонки при этом цеплялись за рычаги случайным образом и находились в таком положении, что воздух с улицы попадал в салон через щели при выборе любого состояния собственно рециркуляции.

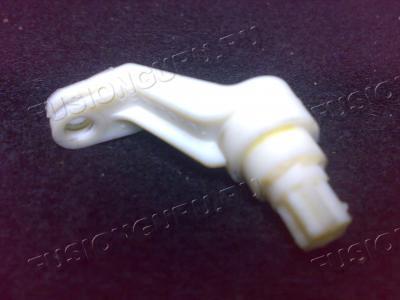

Вся беда заключается в том, что рычаги имеют шлицевое соединение внутри заслонки, это хорошо. Но вот удерживаются в теле заслонки они всего одной хрупкой и тонкой защелкой. Она и подвела...


Самих заслонок две - уличный воздух попадает в вентилятор через два его торца по оси вращения барабана вентилятора и центробежной крыльчаткой выбрасываются через канал в корпусе в салонный фильтр и далее. Но снимал я одну правую, левую слишком трудно, с ней я разобрался немного по-другому.

Приступаем к разборке узла.
Для начала снимаем минусовую клемму АКБ.
Далее отвинчиваем блок предохранителей - два болта на 10 - и, плавно сгибая провода, опускаем его на пол.
Далее надо отсоединить правый воздуховод лобового стекла. Он крепится одним винтом TORX к поперечному силовому элементу кузова. Крепеж там не виден - или наощупь крутить или изогнуться змеей... При снятии необходимо следить за целостностью поролонового уплотнения по периметру воздуховода, не вырвите его.

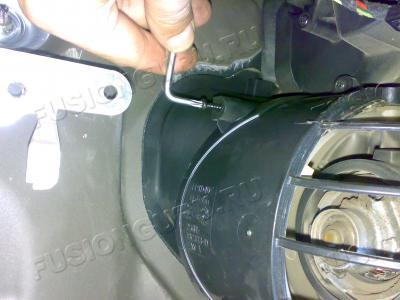

Теперь можно подсоединить АКБ. Далее включить зажигание, включить климат на 2 уровень оборотов и включить подачу забортного воздуха, отключив рециркуляцию - это надо для того, чтобы можно было разобрать узел привода белых рычагов. Пальцами находим защелки крепления тросов и вынимаем все это дело. Выключаем зажигание. Конец троса должен втянуться в оболочку. Откладываем рычаг в сторону и откручиваем 5 винтов крепления заслонки - это будет с торца вентилятора. Смотреть с места пассажира снизу в направлении середины лобового стекла и чуть вперед. Вентилятор крепится тремя из этих пяти винтов, поэтому вынимается вместе с заслонкой. Только как-то не сразу он вынимается... Может, немного вращать надо или расшатывать... Сразу надо отсоединить разъем питания вентилятора, разъем с простой защелкой, но тугой довольно.

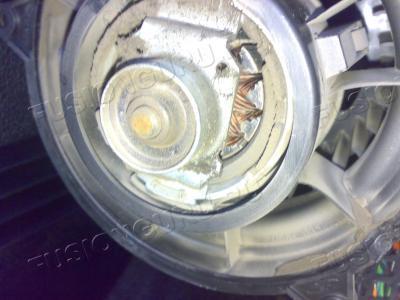

Далее детали моются и сушатся, вентилятор чистим сухой кистью. После сушки необходимо качественно собрать заслонку и ее приводной рычаг в единое целое и нанести совсем немного смазки на трущиеся места. Смазку лучше спичкой собрать с салазок передних сидений или с шестерен приводов климатической установки. Нужно немного.

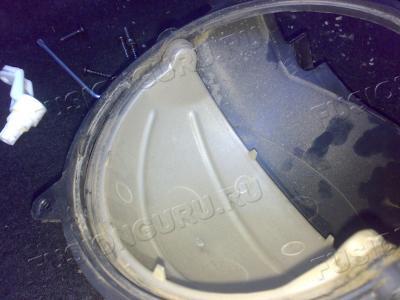

Я после сборки намертво зафиксировал рычаг в заслонке обычным черным шурупом 35-40мм. Вкручивал по оси вращения, предварительно просверлив тонкое отверстие, чтобы рычаг не лопнул. Затянул крепко, но с таким расчетом, чтобы заслонка свободно вращалась.

Далее надо проделать похожую операцию с левой заслонкой, только надо взять теперь не черный длинный шуруп, а довольно короткий, но потолще. Расчет такой - надо краем шурупа достать до края защелки в теле рычага. Шуруп ориентировать так же, как и для правой заслонки. Только надо еще вставить обломок спички между шурупом и защелкой. И еще немного докрутить шуруп. Далее - защелку надо проверить на наличие рабочего хода во время защелкивания - попросту, она должна наполовину утапливаться внутрь рычага. Если будет совсем утапливаться - не соберете - будет разваливаться все. Если не будет утапливаться совсем - тоже не соберете - не влезет теперь.

Значит, опытным путем, идя от совсем неподвижной защелки ко все большей ее степени свободы добиваемся ее защелкивания в теле четвертьсферы. Далее берем плоскую отвертку и под очень большим, почти нереальным углом, краем отвертки по волоску вкручиваем шуруп вглубь с таким расчетом, чтобы он подпер защелку.

А для того, чтобы это было геометрически возможно, надо подбирать длину шурупа. Мне попался из советских запасов. Головка должна быть под крест, иначе невозможно будет закрутить.

Ну и собираем в обратном порядке все остальные детали. Сначала вставляем край троса в рычаг левой заслонки. Ну а потом и все остальное.


После сборки климатическая установка вновь радует чистым воздухом, салон не пылится и выхлопы грузовиков при включенной рециркуляции не попадают в салон.

Видео, как должны двигаться заслонки рециркуляции находится в теме с обсуждением данной статьи. Внизу странички - ссылка "Обсудить".

Начальное положение заслонок на этих кадрах - режим рециркуляции ВЫКЛЮЧЕН, то есть идет забор воздуха с улицы.

На 3-ей секунде заслонки переключаются в режим рециркуляции - воздух циркулирует ВНУТРИ автомобиля.

Кстати,"прутья" решеточки заслонок очень хлипкие, я несколько штук отломал.
