Демонтаж блока ABS

Для демонтажа/монтажа блока АБС нам понадобится следующий инструмент:
1. Торцевые и накидные ключи на 10 и 13

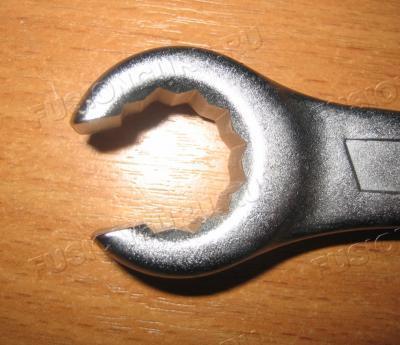

2. Для снятия тормозных трубок специальные ключи (на 10 и 13)

Лучше брать такого типа (удобнее).

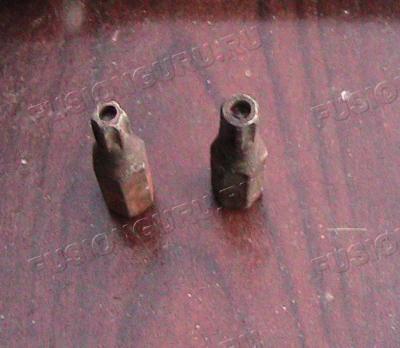

3. Вот такие две биты, размер Т25 и Т27 (ну и вороток естественно к ним, с адаптером)

4. Шлицевая отвертка.

Приступим к самому процессу демонтажа:

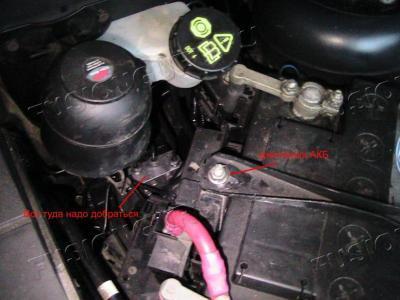

Снимаем крепление АКБ (две гайки на 10), скидываем клеммы с АКБ и вынимаем сам АКБ.

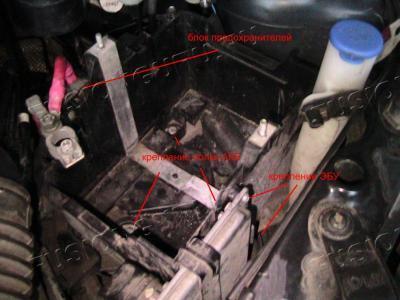

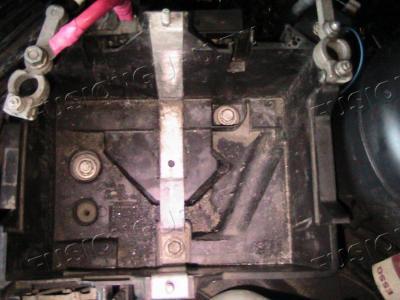

Выкручиваем два винта из крепления ЭБУ (бита Т25) и отводим его в сторону, снимаем блок предохранителей и выкручиваем три болта крепления полки АКБ.

Снимаем полку.

Далее, приступаем к демонтажу накладки ветрового стекла. Для этого снимаем защитные колпачки стеклоочистителей.

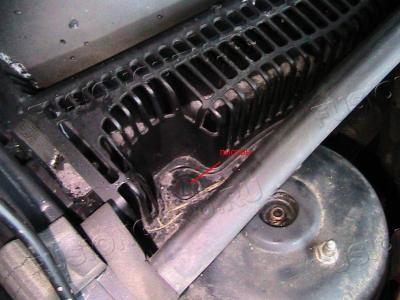

Под ними гайки на 13 (выкручиваем их). Нажимая на коленный сустав стеклоочистителя снимаем его. С левой и с правой стороны накладки снимаем два пистона.

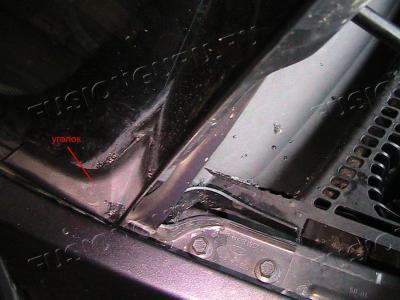

Также с левой и с правой стороны снимаем два уголка.

Снимаем накладку.

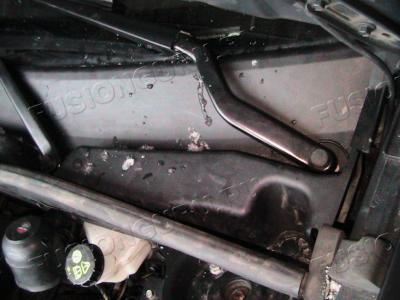

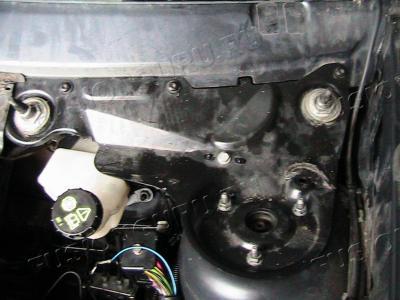

Далее снимаем грязезащитный щиток трапеции стеклоочистителя. Для этого откручиваем три гайки аммортизационной стойки, гайки крепления поводков (пришлось использовать простой разводной ключ), три винта крепления щитка( Т27) и болт крепления стеклоочистителя.

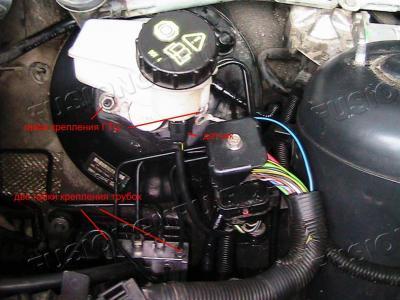

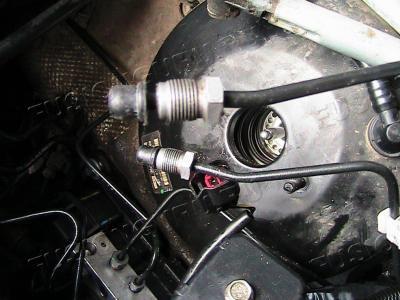

Снимаем датчик уровня торм. жидкости, откручиваем два болта крепления ГТЦ к вакуумному усилитилю и две гайки крепления тормозных трубок. Свободные концы трубок сразу глушим резиновыми колпачками...

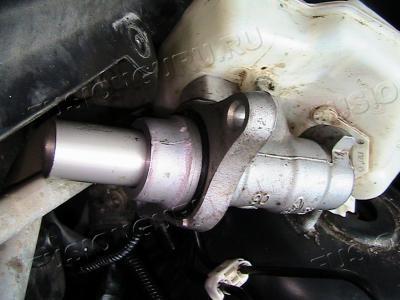

и отводим ГТЦ в сторону.

При обратном монтаже уплотнительное кольцо между ГТЦ и вакуумным усилителем следует поменять.

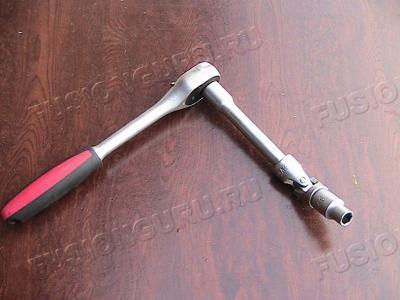

Выкручиваем все остальные крепления трубок и глушим их колпачками. Затем отсоединяем разъём . Затем выкручиваем три болта крепления блока АБС (фото к сажелению нет). Начинаем с самого нижнего. Выкрутить его получилось только с помощью вот такого инструмента...

... и потихоньку извлекаем его.

Осторожно с трубками, при обратном монтаже в следствии их малых деформаций (при неаккуратном извлечении блока АБС) может быть вызван перекос крепежных винтов трубок к блоку АБС.

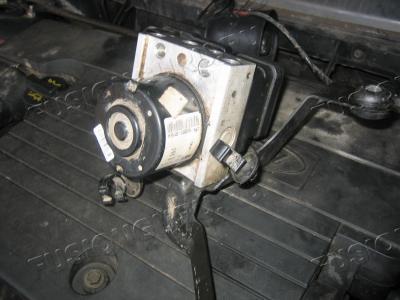

А вот и сам блок.

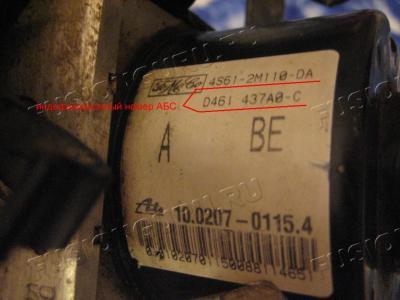

Номер на блоке АБС расположен снизу. Без демонтажа разглядеть врядли получится.

Готово!!!

Монтаж блока происходит в обратном порядке.

Важно!
После обратного монтажа блока АБС прокачайте тормоза и (в зависимости от комплектации авто) сцепление.

Дата создания: 29.10.2011 · Просмотров: 14521 · Автор: · Добавил: fidel1970 · Обсуждение
