Установка повторителей поворота в зеркала заднего вида

Если на Вашем автомобиле, в отсутствие опции электроскладывания зеркал всё-таки имеется соответствующая проводка, то считайте, что Вам повезло! Но, об этом позже...

Монтаж

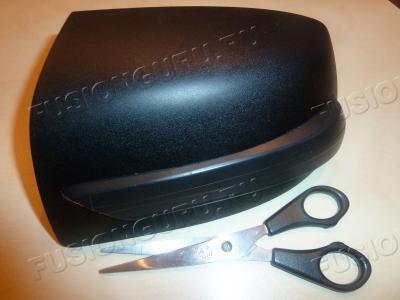

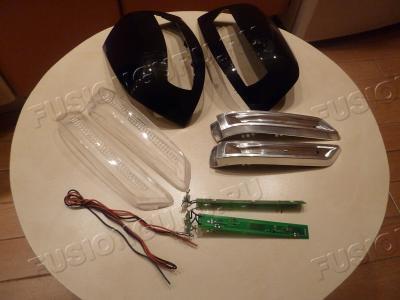

Для установки поворотника в корпус зеркала потребуется собственно сам повторитель, накладка на зеркало, некоторый инструмент и наличие свободного времени.

Я решил остановиться на повторителе поворота от автомобиля "Волга-Сайбер".

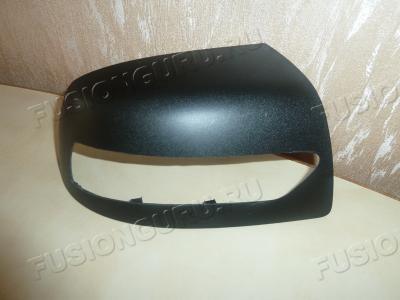

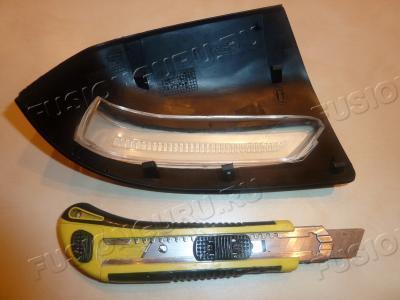

Для начала размечаем на накладке корпуса зеркала место под вырез для повторителя. Затем, при помощи ножовочного полотна и ножа вырезаем лишнее.

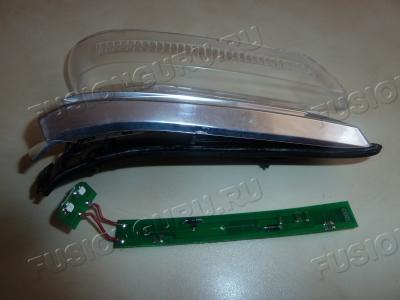

Работа эта требует некоторой кропотливости ибо от точности подгонки будет зависеть общий вид конструкции. Параллельно необходимо разобрать сам поворотник...

... и отложить пока в сторону.

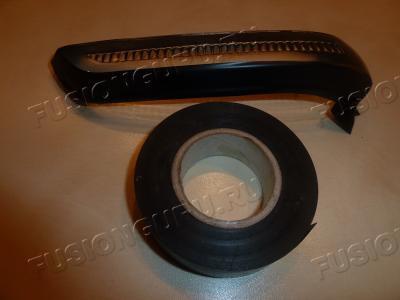

Далее, приступаем к подготовке накладки корпуса. Замечу, что материал накладки легко поддаётся обработке и покраске - к чему и приступаем. Защищаем изолентой стекло повторителя...

... вставляем в вырезанное отверстие...

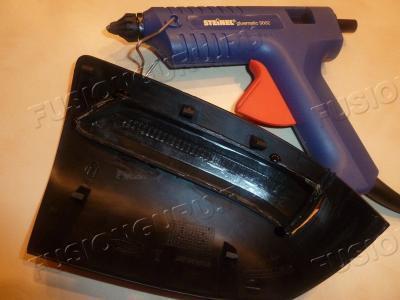

и прихватываем термоклеем, при помощи пистолета, "стекло" в нескольких местах.

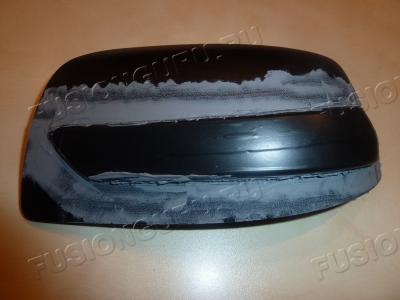

Важно Достаточно только зафиксировать - полностью приклеивать не нужно! Наносим подготовленную шпатлёвку по пластмассе на накладку, особенно тщательно продавливаем её шпателем в местах примыкания стекла поворотника.

Ожидаем полного высыхания, примерно 5-6 часов и потом, срезав клей в прихваченных ранее местах - вынимаем "стекло" из накладки...

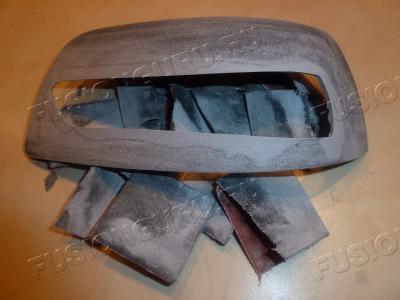

... должен получиться идеальный торец кромки, в точности повторяющий форму поворотника. Далее следует процедура вышкуривания...

... грунтовки...

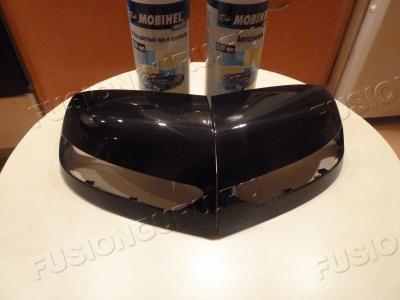

и покраски с последующим нанесением лака.

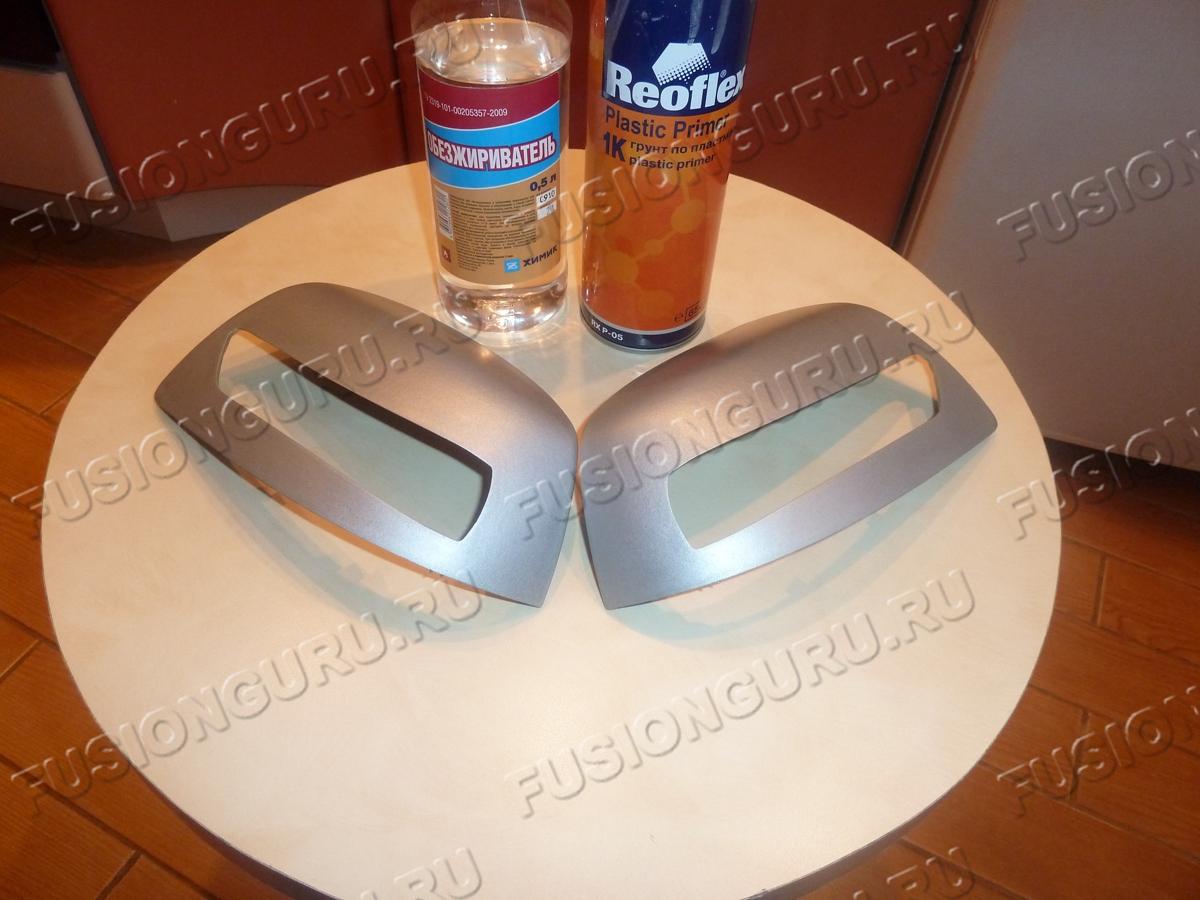

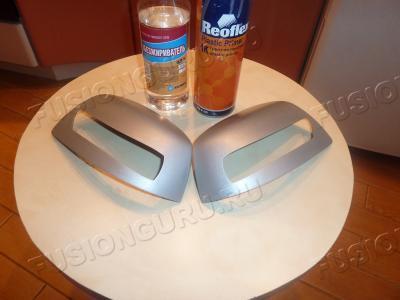

Ну, вот. Накладки подготовлены! Теперь очередь доработки самих повторителей.

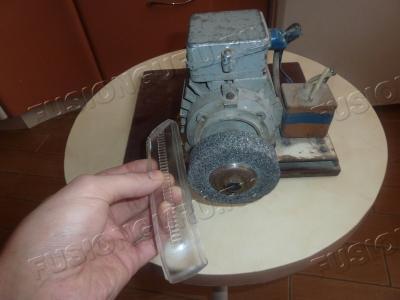

Обработку лучше производить при помощи электро-наждака...

... таким образом, чтобы уменьшить выпирание поворотника внутрь накладки ибо место в корпусе зеркала не располагает достаточной вместимостью.

Вместе со "стекляшкой обрабатывается и продгоняется отражатель. На нём остановимся подробней! Поскольку амальгама отражателя довольно-таки хрупкая требуется особая аккуратность при производстве работ по его обрезке и удалению лишнего материала.

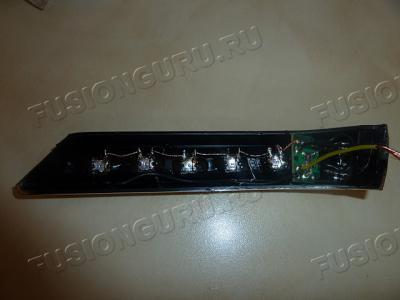

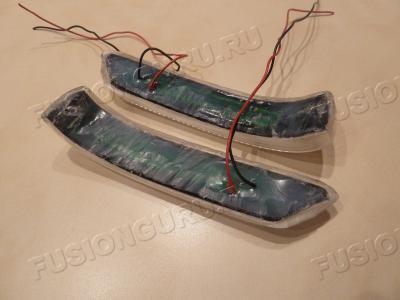

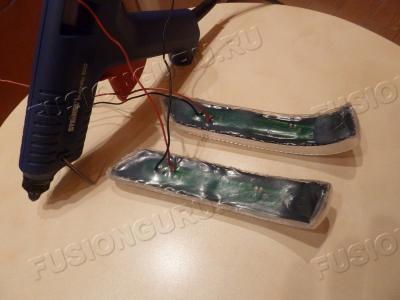

Окончательно убедившись, что "стекло" и отражатель точно подогнаны, приступаем к сборке повторителя. Для этого я воспользовался всё тем же термоклеем, просто залив им плату со светодиодами в качестве компаунда.

После высыхания (довольно быстро) подрезал лишний слой...

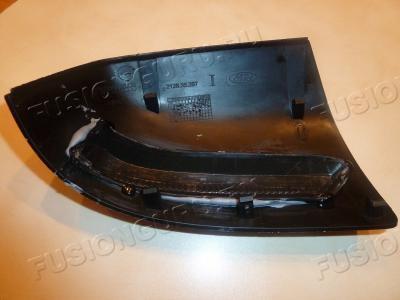

...вставил собранный повторитель в накладку...

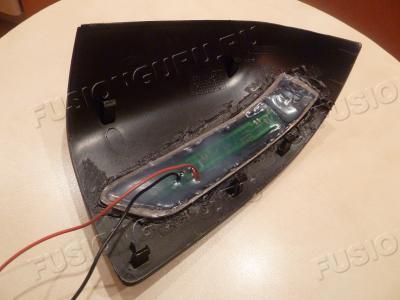

... и окончательно залил его по всему периметру.

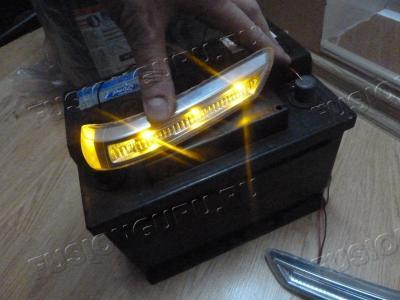

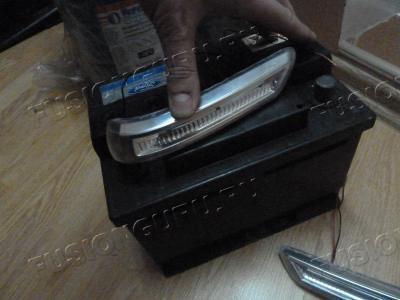

Осуществляем обязательную процедуру проверки работоспособности собранного поворотника. Для этого я просто подключил его к АКБ.

Напоминаю, светодиоды требуют строгого соблюдения полярности - иначе не будут светиться!

Далее, демонтируем зеркала с дверей и устанавливаем наши накладки с повторителями взамен штатных.

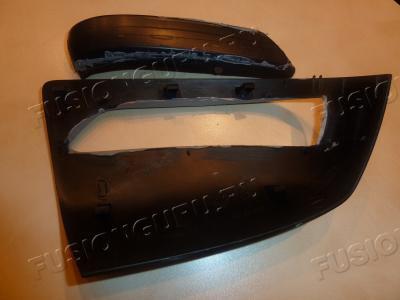

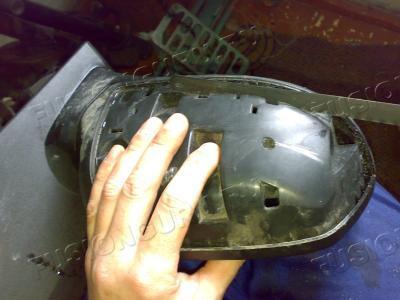

Для этого потребуется несколько поиздеваться над внутренней стенкой корпуса зеркала. Для того, чтобы накладка чётко села на место необходимо сделвть вырез, почти такой же, как в самой накладке.

На надёжность крепления поворотного механизма и электропривода это не повлияет.

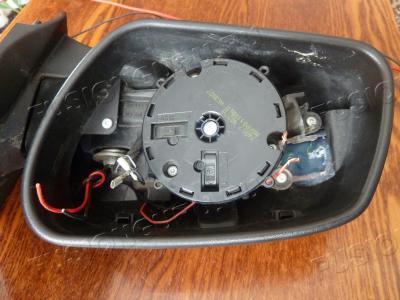

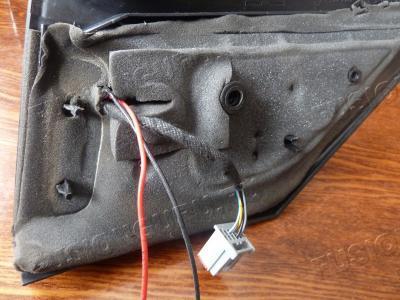

Протаскиваем провода от повторителя через трубку в поворотном механизме...

... и выводим наружу.

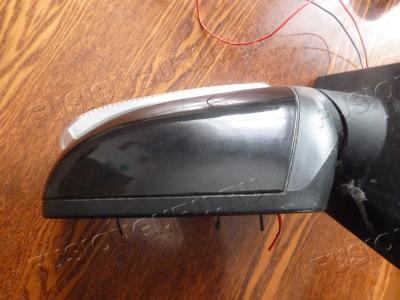

Устанавливаем зеркала на дверь

Подключение

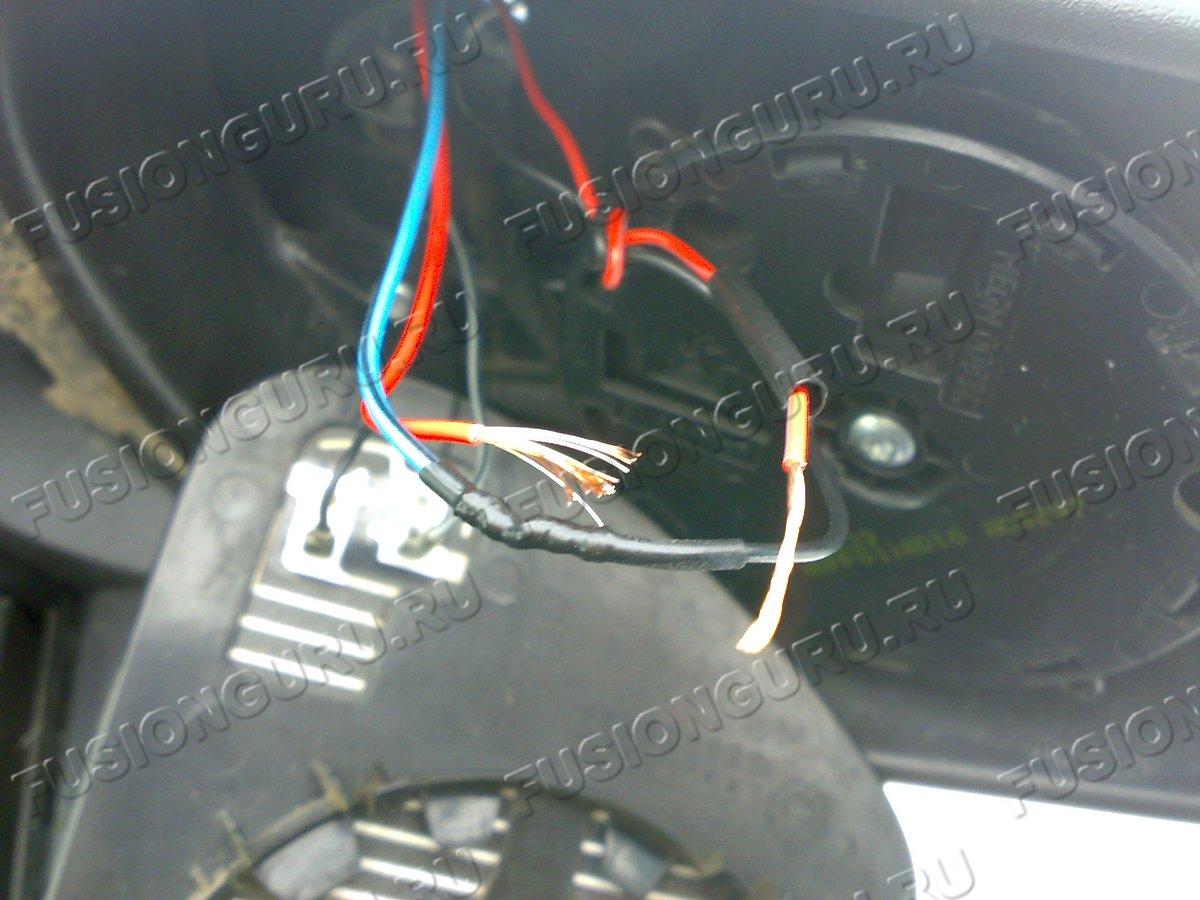

Соединение проводов от повторителя к разъёму зеркала осуществляем при помощи скрутки и термоусадки.

Снимаем внутреннюю накладку зеркала изнутри салона.

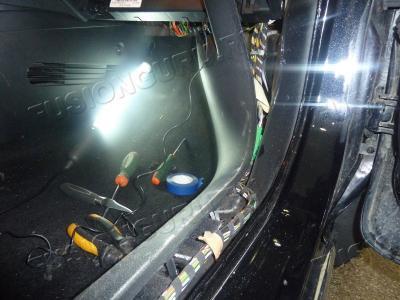

Вскрываем пластиковую общивку порогов, чтобы добраться до жгута проводов.

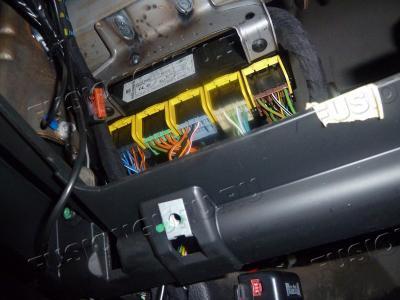

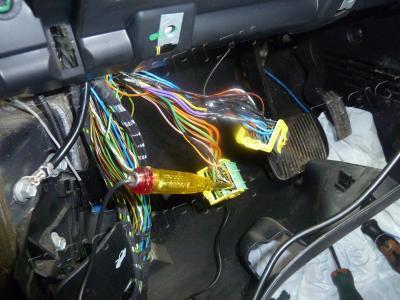

Освобождаем пространство, чтобы добраться до разъёмов модуля GEM.

Наша задача найти контакты на левый и правый повороты.

По схеме:

• Разъем С1, контакт 2 идёт на левый поворот (синий с красной полосой, 0.75),
• Разъем С1, контакт 1 идёт на правый поворот (синий, 0.75).

Общая масса крепится на кузов в любом удобном месте.

Важно! Если Вы специалист в области электропроводки автомобилей, то Вам не составит труда разобраться в схеме подключения. В противном случае я рекомендую обратиться к знакомым мастерам этого дела!

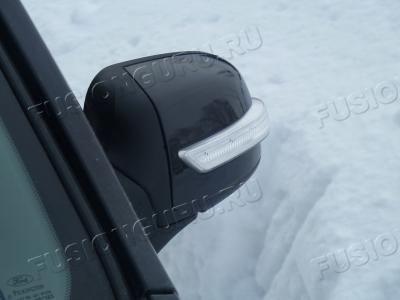

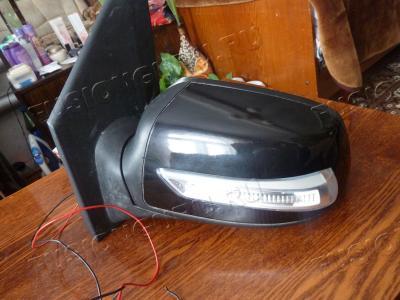

Вот, как выглядит результат со стороны...

YouTube Video

Доработка

Поскольку лимонный цвет поворотников немного не сочетался с "оранжевостью" других носителей внешней светодиодной индикации, решил доработать повторители установив в них светодиоды адекватного цвета.

Просверлил дополнительные отверстия в отражателе для установки большего количества светодиодов.

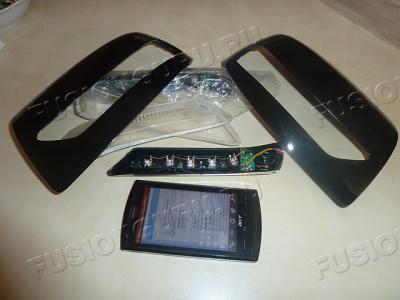

С помощью друга bzfox собрал конструкцию...
