FusgionGURU :: Литература :: Электрооборудование :: Ремонт концевика без разборки двери

Добрый день всем, кого мучает проблема закрытия автомобиля нормальным способом. Концевик водительской двери мучал меня два года. В последний месяц хлопки дверью перестали помогать окончательно и я решился снять обшивку и поглядеть микрику в "глаза". Сняв обшивку двери поломал два шпинька. Понял,чтобы добраться до замка надо снимать стекло. Открутил болты внутренней панели, легко снять не получилось, силу применять побоялся, интернета под рукой не было, чтобы почитать уроки бывалых... Короче выбрал метод Joy111, за что ему огроменное СПАСИБО !!!

Сама конструкция выглядит так:

Чтобы надежно закрепиться в разъеме использовал наконечники для обжимки проводов, самые маленькие.
Лампа накаливания 300 вт
Патрон с основанием (чтоб стоял)
Вилка со встроенным выключателем (можно и без него)
Пять метров провода, чтобы легко достать до розетки

Большое спасибо подземной парковке ТЦ Алатырь в Екатеринбурге, где есть рабочая розетка 220В

Далее снял клеммы с аккумулятора во избежания последствий

Затем открутил разъем водительской двери и вставил обжатые наконечники в контакты 6 и 8 "больного" концевика

Лампу поставил в патроне на резиновый коврик водительского места
Воткнул вилку в розетку 220в
Включил выключатель на вилке. Лампа не зажглась, так как дверь открыта и замок не защелкнут
Отверткой с пластиковой ручкой, не касаясь никаких других частей автомобиля защелкнул замок

Да будет свет !

Далее за ручку снаружи двери как бы открываем замок, язычек замка взведен.
Отверткой снова имитируем закрывание. Лампа снова зажглась
Я проделал такую процедуру пять раз.
Далее отключил 220в, собрал разъем, подключил аккумулятор и Урраааа!

Заветная лампочка мигнула от кнопки пульта без проблем центральный замок закрылся!

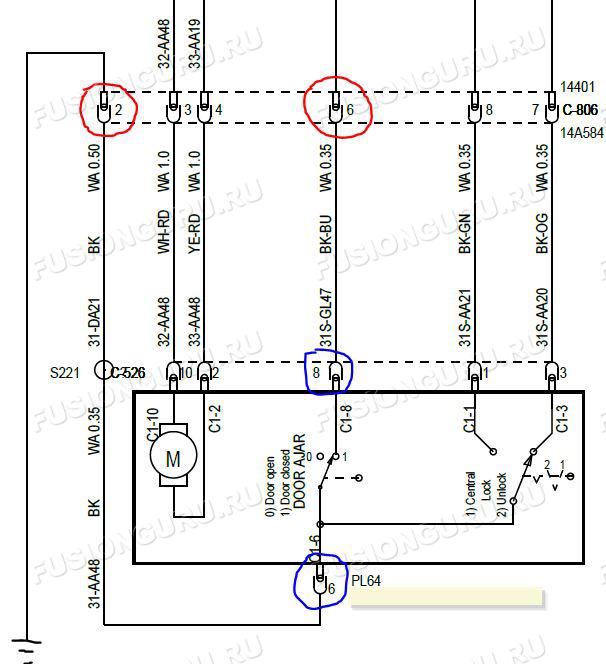

На всякий случай схему соединения, хотя она простая

Внимание! На схеме представлен замок, а не контактная группа двери

Полная схема с разъемом двери вот

Резюмируем:
Дверь разбирать не надо, только открутить разъем двери.
Соблюдать осторожность, не касаться корпуса автомобиля. Может там и нет фазы, я проверять не стал...

Цена вопроса:

  1. Провод 2х0,75 ммм5 м = 65 руб.
  2. Вилка с выключателем = 57 руб.
  3. Лампа накаливания 300 вт = 60 руб.
  4. Патрон потолочный = 35 руб.
  5. Наконечник провода 2 шт. = 2 руб.
ИТОГО: 219 рублей

Потраченное время около часа с покупкой комплекта и изготовления сборки.
Желаю всем успехов ! Для Joy111 еще раз БЛАГОДАРНОСТЬ !
