Распиновка разъема магнитолы CD6000

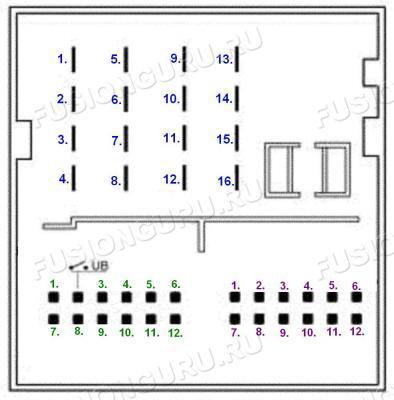

Вид и схема расположения контактов разъема
Вид со стороны проводов
| Динамики, питание, CAN | ||
|---|---|---|
| 1 | RIGHT REAR + | ПРАВЫЙ ТЫЛ + |
| 2 | RIGHT FRONT + | ПРАВЫЙ ФРОНТ + |
| 3 | LEFT FRONT + | ЛЕВЫЙ ФРОНТ + |
| 4 | LEFT REAR + | ЛЕВЫЙ ТЫЛ + |
| 5 | RIGTH REAR - | ПРАВЫЙ ТЫЛ - |
| 6 | RIGHT FRONT - | ПРАВЫЙ ФРОНТ - |
| 7 | LEFT FRONT - | ЛЕВЫЙ ФРОНТ - |
| 8 | LEFT REAR - | ЛЕВЫЙ ТЫЛ - |
| 9 | MIDDLE CAN+ | средний может + |
| 10 | MIDDLE CAN- | средний может - |
| 11 | KEY GND | ключ |
| 12 | PWR GND | |
| 13 | ANTI-THEFT | АНТИ КРАЖА |
| 14 | ILL | ПОДСВЕТКА + |
| 15 | + | ПИТАНИЕ + |
| 16 | ACC | |
| Управление, ченжер, телефон | ||
| 1 | PHONE+ | ТЕЛЕФОН + |
| 2 | UB + | ВЫКЛЮЧАЮЩИЙСЯ + |
| 3 | AUX L+ | линейный вход левый + |
| 4 | AUX R+ | линейный вход правый + |
| 5 | PHONE MUTE | |
| 6 | REMOTE CONTROL+ | ДУ+ |
| 7 | PHONE- | ТЕЛЕФОН - |
| 8 | REMOTE CONTROL- | ДУ - |
| 9 | AUX L- | линейный вход левый - |
| 10 | AUX R- | линейный вход правый - |
| 11 | ||
| 12 | ||
| AUX RSE (Rear Seat Entertainment) | ||
| 1 | RSE L+ | |
| 2 | RSE R+ | |
| 3 | ||
| 4 | ||
| 5 | AUX L | ЛИНЕЙНЫЙ ВХОД ЛЕВЫЙ + |
| 6 | AUDIO GND | ЛИНЕЙНЫЙ ВХОД ОБЩИЙ - |
| 7 | RSE L- | |
| 8 | RSE R- | |
| 9 | ||
| 10 | ||
| 11 | AUX R | ЛИНЕЙНЫЙ ВХОД ПРАВЫЙ + |
| 12 | ||
| Дата создания: 25.08.2012 · Просмотров: 73680 · Автор: · Добавил: Casper |
