Установка защитно-декоративных труб на пороги, бамперы

Трубы могут иметь, как хром-никелевое покрытие, так и могут быть изготовлены из нержавеющей стали (в последнем случае необходимо учесть больший вес конструкции). Нержавейка - "зеркалка".

Выбор материала - личное желание/предпочтение каждого.

Для изготовления труб только на пороги вполне сойдут гаражные условия. А вот гнуть "декор" на бамперы и тем более хромировать необходимо в производственных помещениях на специальном оборудовании.

В представленном варианте конструкция крепится без вмешательства в целостность металла кузова автомобиля. Т.е. используются имеющиеся технологические отверстия. Крепление каждой из труб выполняется в двух точках, кроме передней трубы (она усиливается средним кронштейном).

Особо важное условие: при изготовлении передней трубы не нужно пытаться сымитировать кенгурятник. Жёсткое крепление к несущей части кузова может вызвать негативную реакцию в случае прямого удара при столкновении (несрабатывание подушек безопасности, например).

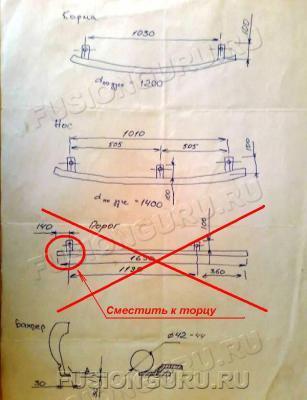

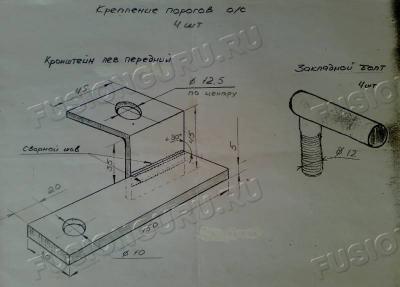

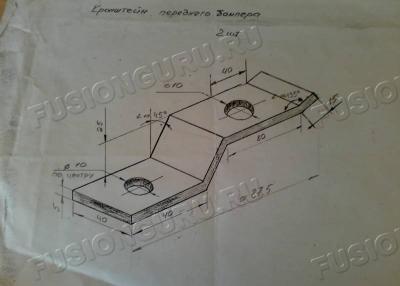

Теперь, собственно, чертежи и размеры конструкции.

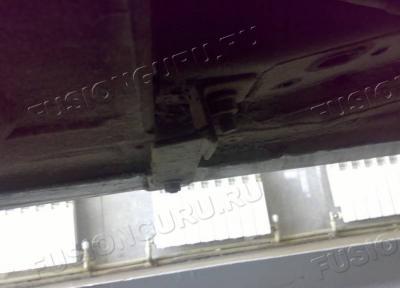

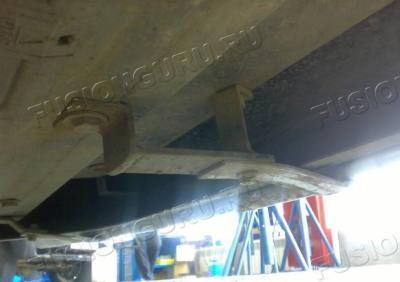

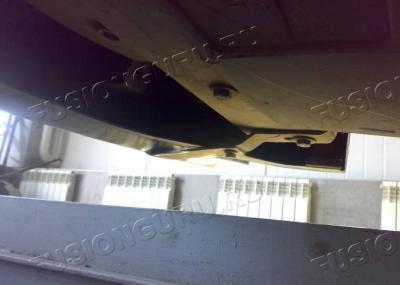

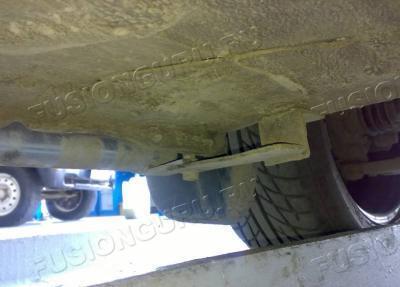

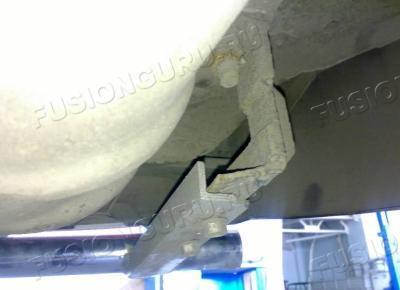

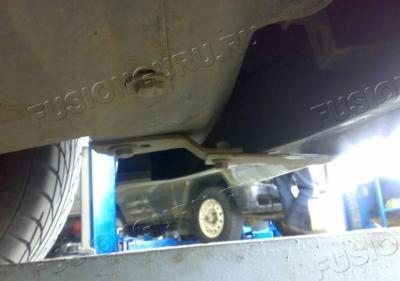

Фото кронштейнов крепления.

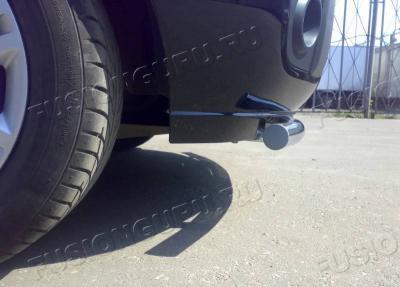

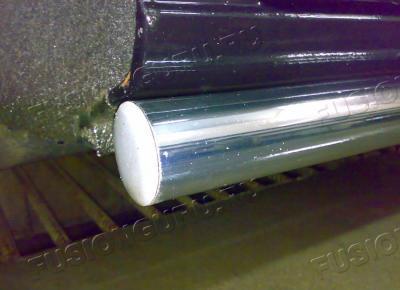

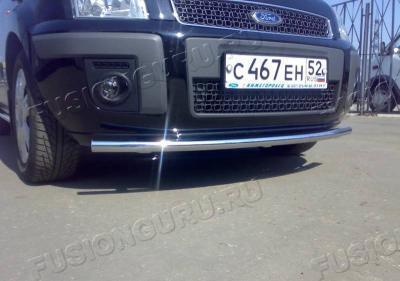

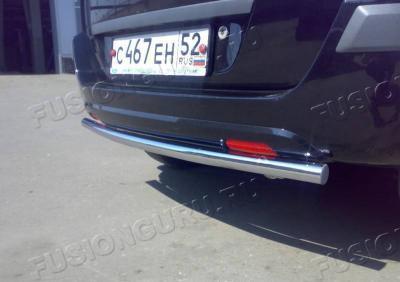

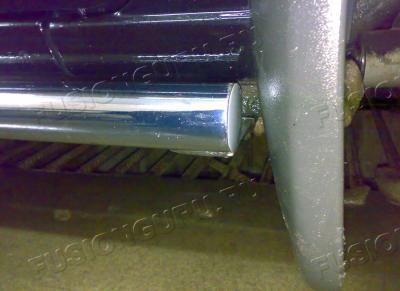

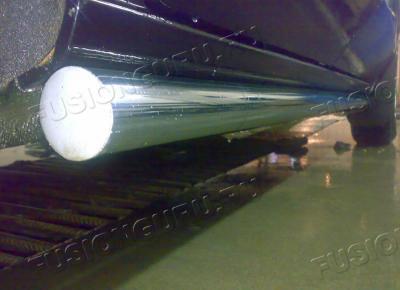

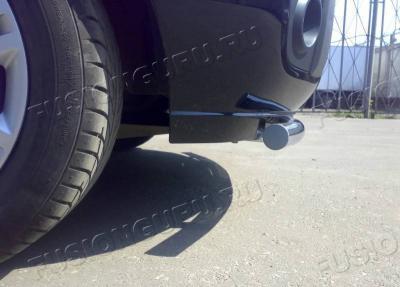

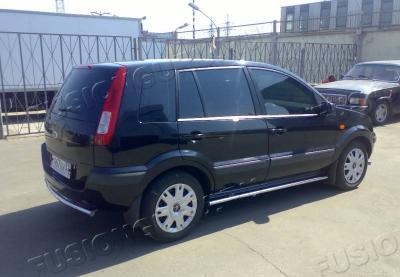

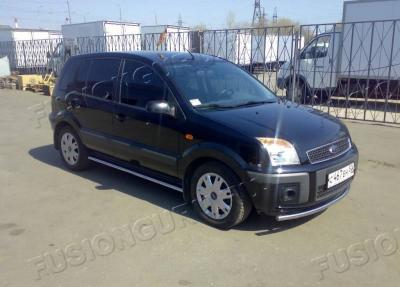

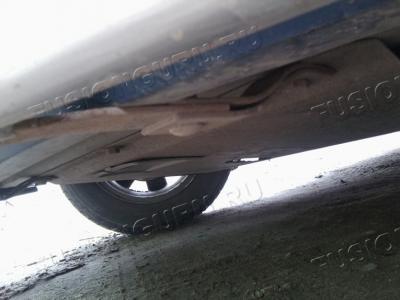

А вот, как это выглядит на нашей машинке.

Данная конструкция испытывалась мной с весны этого года. По настоящее время нареканий не вызывала. Следов коррозии не наблюдается. Тип покрытия - хромирование.

Возможно внесение изменений и дополнений в конструкцию, лишь бы это не вредило безопасности эксплуатации и укладывалось в нормы ГТО. (Государственного технического осмотра)

При установке защитно-декоративных труб у официального дилера возможна выдача приемлемой для ГИБДД справки о сертификации конструкции.

Изображения высокого разрешения

При несовпадении чертёжных размеров кронштейнов декоративно-защитных труб представленных в этой статье и мест размещения технологических отверстий в днище Вашего ФордФьюжн -рекомендуется произвести подгонку по месту.

Материал статьи носит ознакомительный характер, но ни в коем случае не рекомендательный!

Добавление по креплению передней трубы от николай
