Освещение бардачка

Для изготовления подсветки мне понадобились следущие вещи:

1. Дешевый китайский фонарик
2. Фольгированный гетинакс или текстолит
3. Резисторы на 300 Ом, 0.125 Вт
4. Паяльник, припой и руки

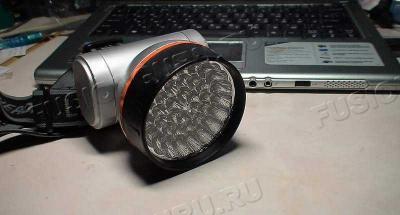

Берем дешевый китайский фонарик и разбираем его

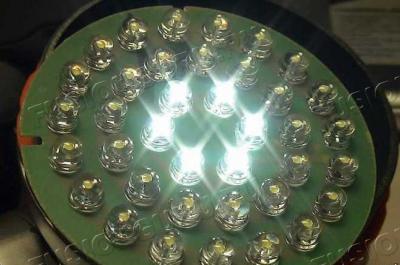

Нам нужны его светодиоды. Почти на халяву получаем пол сотни диодов

Вот таких

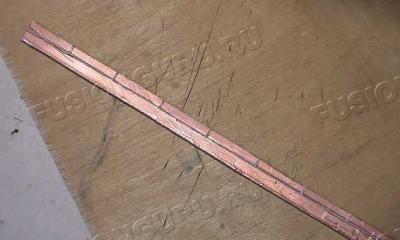

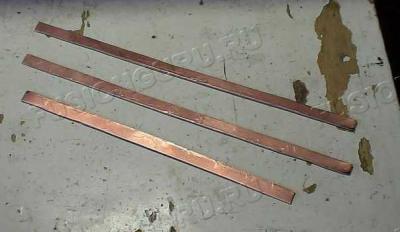

Берем гетинакс и отрезаем полоску 200*7 мм

Наносим разметку

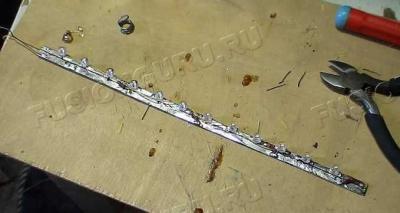

Паяем светодиоды. Диоды подключаются группами по 3 диода последовательно и к ним резистор также последовательно. У меня получилось 4 группы по 3 диода

Подключаем и проверяем. Аккумулятор от бесперебойника - отличная вещь для таких тестов.

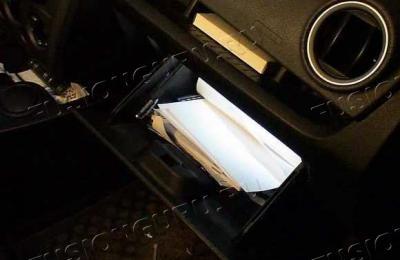

Монтируем в бардачок

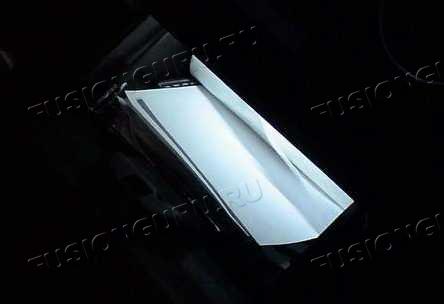

Наслаждаемся

Подключить лучше через геркон. Причем самый лучший геркон с НЗ контактами. Тогда снятый бардачок включит свет и будет удобно искать сгоревший предохранитель, например.

Рассмотрим подключение.

Во-первых, геркон (от сочетания слов Герметичный Контакт) - это колба с контактами, которые замыкаются или размыкаются при появлении рядом магнитого поля. Есть и универсальные герконы, в которых одновременно есть обе группы контактов. Схематичное изображение геркона

Условные обозначения контактов геркона

• НЗ - нормально-замкнутый (нормально-закрытый). Означает, что в покое контакт постоянно замкнут, но при появлении магнитного поля, размыкается.
• НР - нормально-разомкнутый (иногда обозначают НО - нормально-открытый). Означает, что контакт в покое разомкнут, но при появлении магнитного поля, замыкается.
• ОБЩ - общий контакт. Без магнитного поля замкнут на НЗ, при появлении магнитного поля, замыкается на НР.

Схемы подключения

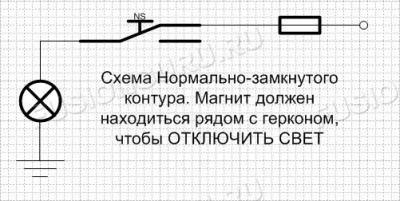

Нормально-замкнутый контур. Предпочтительная схема подключения.

Плюсы:
- При снятии бардачка постоянно горит, подсвечивает блок предохранителей

Минусы:
- При нарушении магнитного поля (ухудшении свойств магнита) будет постоянно держать включенным свет и сажать аккумулятор.

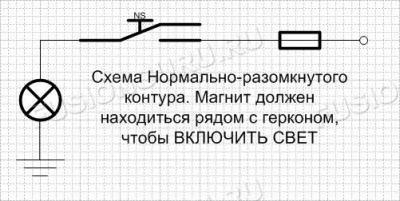

Нормально-разомкнутый контур.

Плюсы:
- Свет включается только при появлении в зоне действия магнита

Минусы:
- При снятии бардачка свет не горит и предохранители не подсвечивает.
