Дополнительный модуль управления вентилятором охлаждения

Модуль управления силовым агрегатом (PCM) в зависимости от температуры изменяет параметры управления двигателем автомобиля. PCM управляется сигналом, поступающим с датчика температуры(ECT) , который находится на распределителе жидкости, под катушкой зажигания. Зависимость напряжения от температуры, измеренная на датчике ECT автомобиля представлена в таблице

Указатель температуры на панели приборов, тоже включен в PCM. Однако значения, которые указывает прибор, не соответствует истинной температуре охлаждающей жидкости. При Т=45°С на приборе стрелка на 60. Затем при прогреве она доходит до деления 90 при Т=80-83°С и останавливается. Дальнейший рост температуры на показания прибора не влияет. Стрелка стоит на отметки 90. И только на 116°С прибор начинает изменять свои показания. И при температуре 120°С стрелка становится на отметку 120.

Данный алгоритм работы указателей температуры применен на многих автомобилях. И при отказах в системе охлаждения (сгоревший предохранитель, заклинивший вентилятор) легко довести температуру ОЖ до значения 110-115°С и выше. Что нежелательно сказывается на работе двигателя в целом.

Для односкоростного варианта температура включения вентилятора составляет 105°С. Для двухскоростного варианта при 94°С медленная, при 97°С максимальная скорость вентилятора.

Прочитав форум по электрооборудованию было принято решение снизить температуру включения со 105°С до 97°С. Для этого был сделан блок , который работает в параллель с PCM автомобиля и управляет вентилятором.

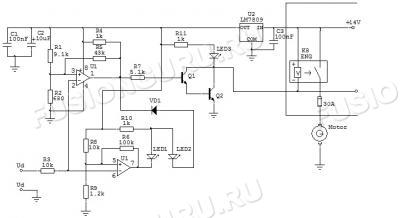

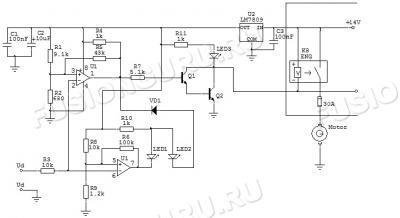

Принципиальная схема блока

Схема содержит два компаратора и усилитель тока. Первый компаратор включает реле вентилятора K8 и светодиод VD3 при достижении заданного напряжения на датчике температуры. Напряжение с датчика подается на вход Ud. Образцовое напряжение задается делителем R1,R2. Для создания гистерезиса в схеме включен резистор R6.Резистор подобран так, чтобы перепад межу включением и выключением составлял 80мВ., что соответствует 4°С Транзистор Q2 открывается, подает питание на реле K8 , которое включает вентилятор. Зажигается красный светодиод LED3. Происходит принудительное охлаждение радиатора двигателя.

Напряжение на датчике после этого возрастает, компаратор срабатывает, и на выходе появляется 0. Транзистор Q2 закрывается, отключая питание реле K8. Реле выключает мотор вентилятора.

На втором компараторе собран измеритель рабочей температуры. До 81°С охлаждающей жидкости горит желтый светодиод LED1. От 81°С до 97°С горит зеленый светодиод LED2, указывающий на нормальный рабочий режим.

Образцовое напряжение, соответствующее напряжению на датчике при Т=81°С, задается резисторами R8, R9.

Значение 81°С было выбрано не зря. По проведенным наблюдениям эта та температура, когда открывается термостат и включается в работу большой круг системы охлаждения двигателя.

Стабилизатор напряжения LM7809 можно заменить и на другие. Тогда придется пересчитать делители R1,R2 R8,R9 R5, и R7. Используется микросхема LM2903 (2 компаратора) , транзисторы VT1- КТ315 и VT2- КТ 815, или им подобные. Резисторами R10, R11 подбирается яркость свечения светодиодов.

Данный блок работает в параллель с РСМ автомобиля. Для включения используется основное реле K8, расположенное на блоке предохранителей.

В настройке блок не нуждается. Делителем R1,R2 выставлено напряжение 0.63-0.65 в, что соответствует Т=97°С.

При рабочей температуре и включении кондиционера могут гореть одновременно зеленый и красный светодиоды. В этом режиме вентилятор и красный светодиод включает РСМ.

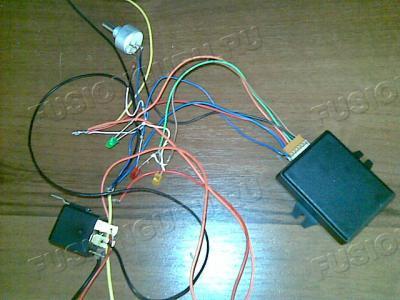

Так выглядит блок.

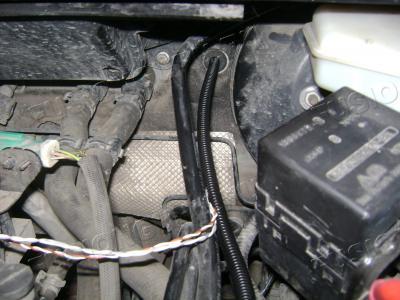

Подвожу провод к датчику температуры

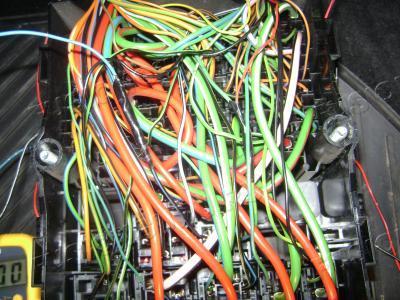

Подключение на блоке предохранителей

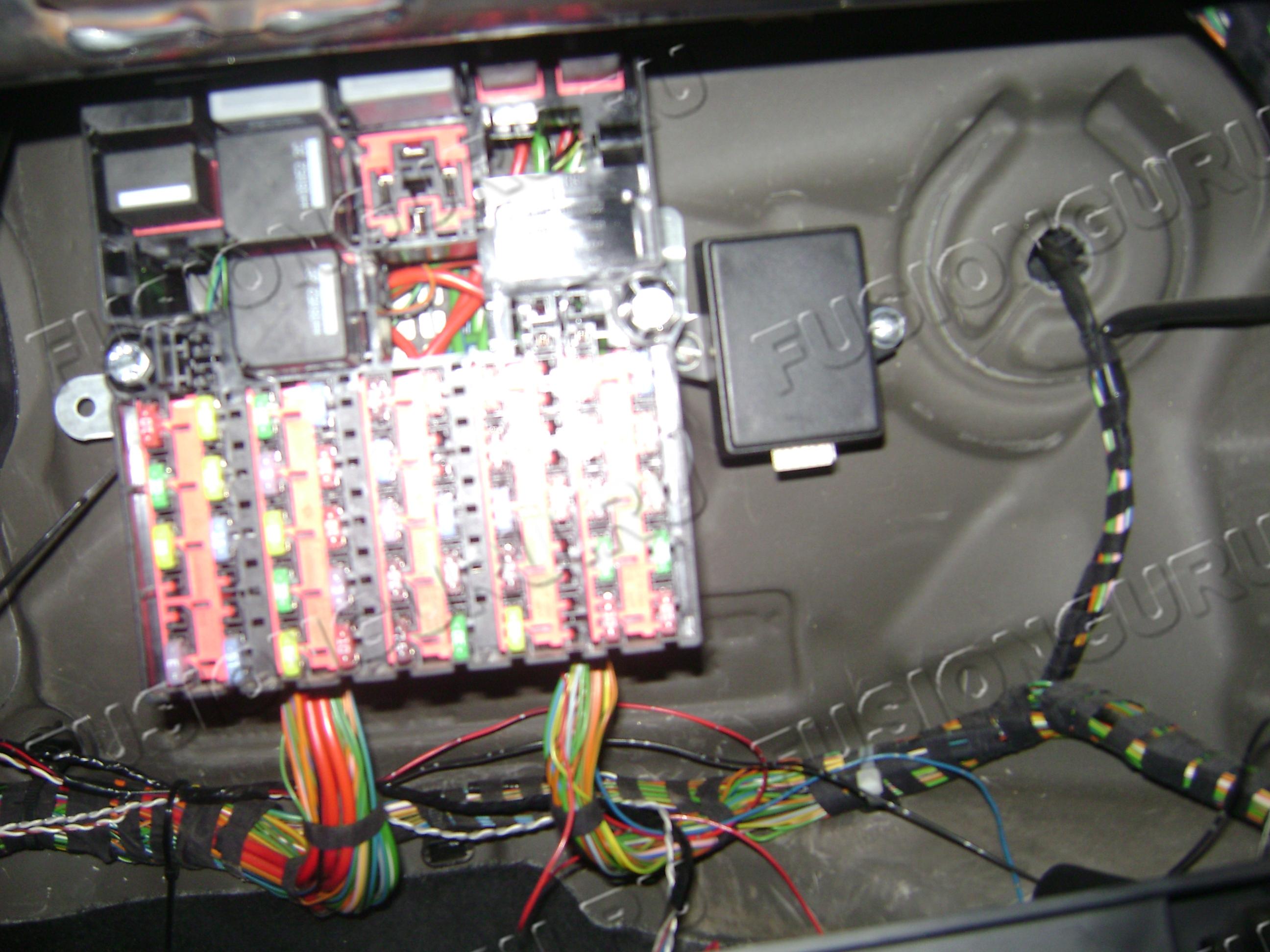

Блок стоит на автомобиле

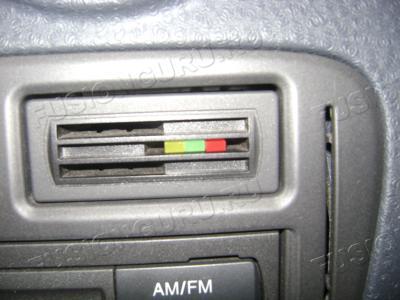

Светодиоды расположил на панельке.
