Добавляем индикацию непристегнутого ремня

Первым делом следует выполнить железные работы - подключить провода. Провод подключается в модуль ГЕМ, концевик находится в защелке ремня безопасности. В машинах с подогревом сидений провода нет вообще, без подогрева - провод идет к сиденью. В моем случае подогрева хоть и не было, но провод для подогрева есть, поэтому пришлось прокладывать новый.

Подключаемся к блоку ГЕМ

Вынимаем левые 2 разъема. Первый 316 - он нам и нужен, но они оба в одном жгуте, поэтому лучше вынуть оба.
Берем первый и из него вытаскиваем 11 ножку (Черный провод с зеленой полосой) - это провод пассажирсокго актуатора. Он не используется.

У сигнальщиков карты подключения именно на этот провод, поэтому, если у вас туда подключена сигнализация, то ее придется переключать на соседний провод (10 нога).

Он может быть черный с белой полосой,а может и с синей полосой - зависит от комплектации. Хотя если он с синей полосой, то провод для ремня у вас уже есть.

Перекидываем 11 ножку на 9 место

Прикручиваем к ней провод

Отрезать не надо, ибо провод все равно в воздухе висит. Изолируем и собираем разъем.

Теперь у нас есть провод для концевика. Концевик нормально замкнутый, то есть когда ремень вынут, замыкается на массу. Поэтому отключенный он просто игнорируется системой.

Изготовление и подключение концевика

Концевик в защелку - особая статья. Что там на заводе - не известно. Покрутил с пол дня с железками, вышло следующее

Опирался на этот флажок

Но это оказалось не верным, все мешалось. В итоге получилось вот такое чудо

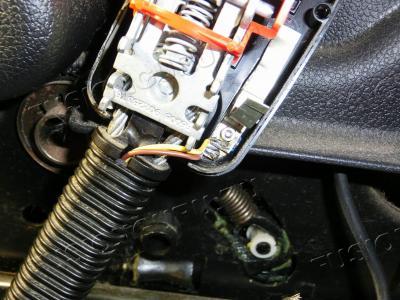

Далее провода - это самое простое, ибо все нужное есть

немного в гофрочку

Ну а вывел к разъему сиденья.

В полу под ковриком протянул в гофре и ответные проводки

Программирование системы

Для включения индикатора ремня, необходимо выполнить настройку приборной панели. Для этого требуется изменить свой AS Build следующим образом.
В третьем байте изменить биты 4 и 5 на единицу

Исходный	1111 0100 : 0001 1010 : 1000 0001 : 0111 1110 : 0000 0100
Конечный	1111 0100 : 0001 1010 : 1000 1101 : 0111 1110 : 0000 0100

Теперь, если нужно только индикацию, без звука, то 1 надо выставить лишь в 5 бите.

Исходный	1111 0100 : 0001 1010 : 1000 0001 : 0111 1110 : 0000 0100
Конечный	1111 0100 : 0001 1010 : 1000 0101 : 0111 1110 : 0000 0100

Тогда индикатор будет гореть, при запуске пикнет, что не пристегнут и через 2 минуты после начала движения погаснет.

ВНИМАНИЕ! Представлен мой AS Build, не копируйте себе его полностью. Вам надо изменить свой.

Либо воспользуйтесь бесплатной программой Elm-FFn

Как это работает

И на ходу
