Точки подключения охранной сигнализации

Центральный замок

Снять водительский бардачок, открутить 5 саморезов крепления обшивки, снять обшивку

Первый и второй разъем блока GEM - центральный замок

  • С2-9 - Водительская дверь запирание
  • С1-10 - Водительская дверь отпирание
  • С1-18 - Конц Водительский
  • С1-19 - Конц Пассажирский
  • С1-8 - Конц - Задняя левая
  • С1-17 - Конц - задняя правая
  • С1-20 - Конц багажник.
  • C1-1 - Левый поворотник
  • C1-2 - Правый поворотник

Концевики положительне/инверсные.

Для подключения требуется Доп модуль

Подробнее об изготовлении доп модуля читайте здесь

Багажник

Вариантов подключения багажика может быть 2.

  • Силовой
    Подключается на провод С2-5 в разрыв.
  • Слаботочка
    Подключается на кнопку багажника

Указатели поворотов

Также 2 варианта поключения

  • Силовой
    Подключается на провода С1-1 и С1-2 в параллель. Сами провода между собой не замыкать!!!
  • Слаботочка
  • Подключается на кнопку аварийки

Зажигание

Подключать к замку зажигания

  • Оранжевый с черной полосой - постонные 12В.
  • Зеленый с желтой полосой - зажигание
  • Серый с черной полосой - стартер
  • Желтый с зеленой полосой - аксессуары

Силовое подключение не требуется, во всех цепях меньше 0.3А. Вся цепь замка полностью логическая

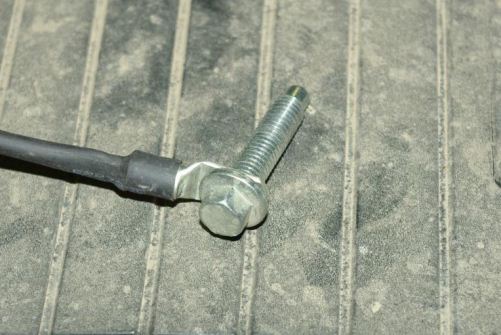

Установка датчика температуры

Датчик устанавливается на корпус блока цилиндров.
