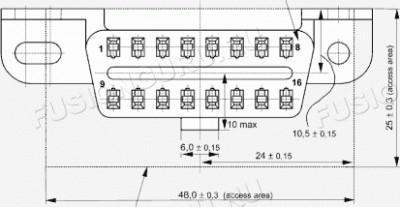

Внешний вид разъема

Назначение выводов

Пин	Назначение	Цвет провода
1	Не используется
2	Bus positive line of SAE J1850
3	MS-CAN(H)	Серый с красной полосой
4	Chassis ground	Черный
5	Signal ground	Черный с оранжевой полосой
6	CAN(H) ISO 15765	Серый с красной полосой
7	K line ISO 9141/14230	Серый с черной полосой
8	Не используется
9	+12 Зажигание	Зеленый с красной полосой
10	Bus negative line of SAE J1850
11	MS-CAN(L)	Синий с красной полосой
12	Не используется
13	Не используется
14	CAN(L) ISO 15765	Синий с красной полосой
15	L line ISO 9141/14230
16	+12 volt battery	Оранжевый

Неиспользуемые контакты колодки автопроизводители могут использовать для своих целей.

Определить, какой именно диагностический протокол используется на конкретном автомобиле, с достаточной долей вероятности можно по наличию контактов в колодке OBD-II:

ISO 9141/14230 Pin 2,7
J1850 PWM Pin 2,10
J1850 VPW Pin 2
ISO 15765 CAN Pin 6,14

Важно! Перемена мест контактов может являеться пассивной защитой от угона! Но, как показала практика - и этот нюанс легко обходится профессионалами!

Важно! Перемена мест контактов является нарушением, которое может повлиять на работу дилерского оборудования. Своевременно предупредите дилера или заранее верните все на место перед посещением СТО!
