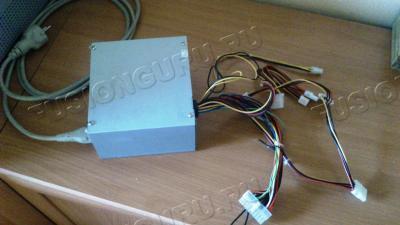

Берем обычный компьютерный блок питания. Он хорош тем что у него на выходе есть несколько линий питания с разным выходным напряжением. При этом достаточно мощный. Его хватает что бы подключить совершенно любой автомобильный прибор. Меня очень интересовал авто холодильник. Для него все и городилось.

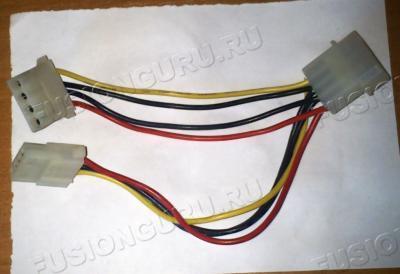

Итак. Что бы не резать провода на самом БП. Мало ли может еще пригодится по прямому назначению. Под нож пошел старый разветвитель питания.

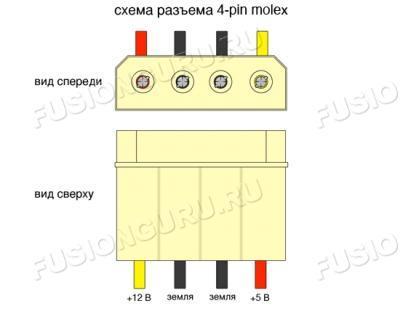

Это один из самых распространенных компьютерных разъемов с распиновкой его проблем нет. Но вдруг кто не в курсе. Тогда вот.

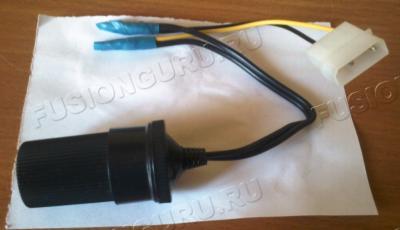

Из картинки видно что нам нужен желтый как +12 и черный "земля" . Раздираем его и крепим к нему авторозетку так что бы желтый пришелся на центральный контакт, а черный на боковой. Получается вот такой переходник.

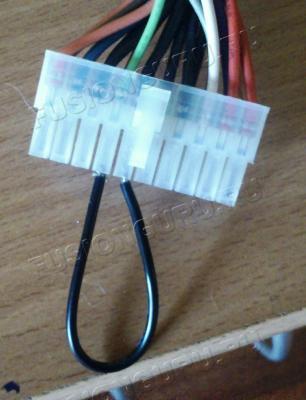

Можно уже и подключать. Но мы помним что просто так компьютерный БП не включится. Нужно сымитировать соответствующий сигнал, замкнув на большом разъеме пару контактов. Далее цитирую классика.

Обычно зеленый и черный. (иногда вместо зеленого серый).
Расположи разъем так, чтобы на тебя смотрели провода, а защелка была сверху.
От защелки влево отступай, пока не кончатся черные провода. Вот этот провод и надо с черным замкнуть

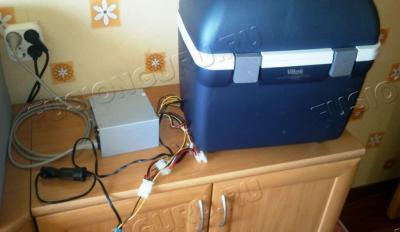

У меня получилось.
