FusgionGURU :: Литература :: Ходовая часть :: Замена задних тормозных колодок
При заказе задних тормозных колодок для автомобиля Форд Фьюжн обозначение ABS на упаковочной коробке не играет роли, по диаметру они одинаковые.
Для Форд Фиеста выбор не так однозначен...

Для замены нам потребуется подготовить соответствующий инструмент.

1. Торцовый ключ на 10 (глубокий) для регулировки троса стояночного тормоза
2. Ключ-трещётку с головкой на 17
3. Головку на 8, либо торцовый ключ того же размера (для снятия датчика ABS)

Яма для производства работ не требуется!

Снимаем крышку тоннеля "ручника".



Вынимаем с регулировочного штока удерживающую спецгайку...



... и ослабляем тросы стояночного тормоза.



После поддомкрачивания автомобиля и снятия колеса смотрим на тыльную сторону ответной части заднего тормозного барабана.



Видим четыре болта на 17. Их то нам и необходимо открутить.

Но, прежде, чем приступать к их выкручиванию нужно ослабить крепление датчика ABS.



После, откручиваем уже сами болты.



Внимание!
После снятия всех четырёх болтов крепления тормозного барабана важно не забыть, что у нас остался не снятым датчик ABS.
Неаккуратное обращение с проводом датчика может привести к обрыву и стало быть выходу его из строя!


Придерживая рукой снятый тормозной барабан, окончательно выкручиваем датчик.



И снимаем его, воспользовавшись тонкой отвёрткой.



Далее, откладываем барабан в сторону и смотрим состояние тормозных колодок.



Для их демонтажа потребуется снять фиксирующие скобы...

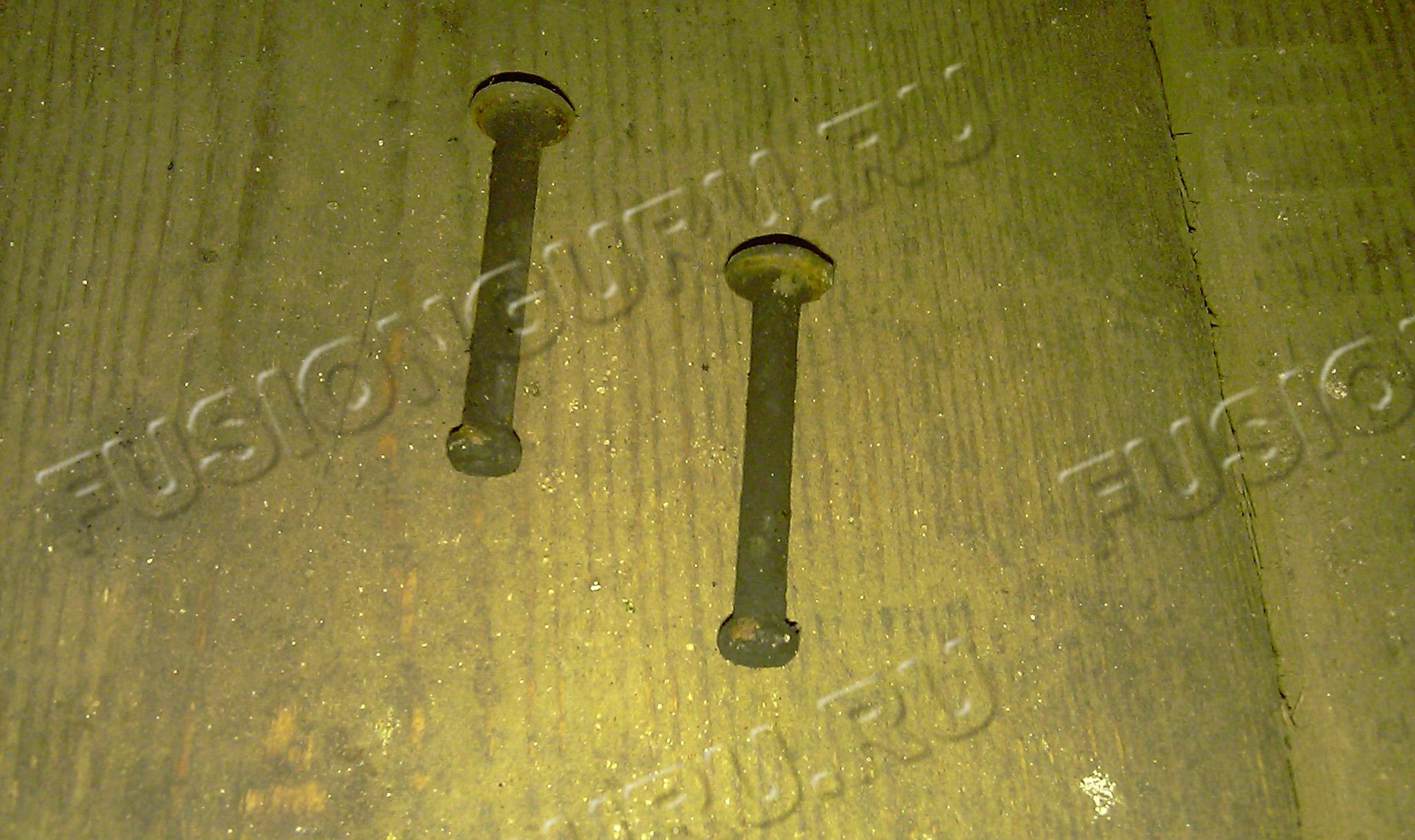

... и штифты.





Затем берёмся за обе колодки и снимаем их с рабочего тормозного цилиндра, преодолевая только сопротивление пружин.



Далее отсоединяется трос "ручника".



Всё. Колодки сняты.



Собираем на полу конструкцию из новых тормозных колодок.







Начинаем установку в обратной съёму последовательности.

Надеваем трос стояночного тормоза.



Подводим одну из колодок к штоку тормозного цилиндра...



... и снова преодолевая сопротивление пружин натягиваем колодки на цилиндр полностью.
Для удобства можно воспользоваться помощью третьих лиц либо придержать конструкцию подручными средствами.



С задней стороны ответной части тормозного барабана вставляем штифт...

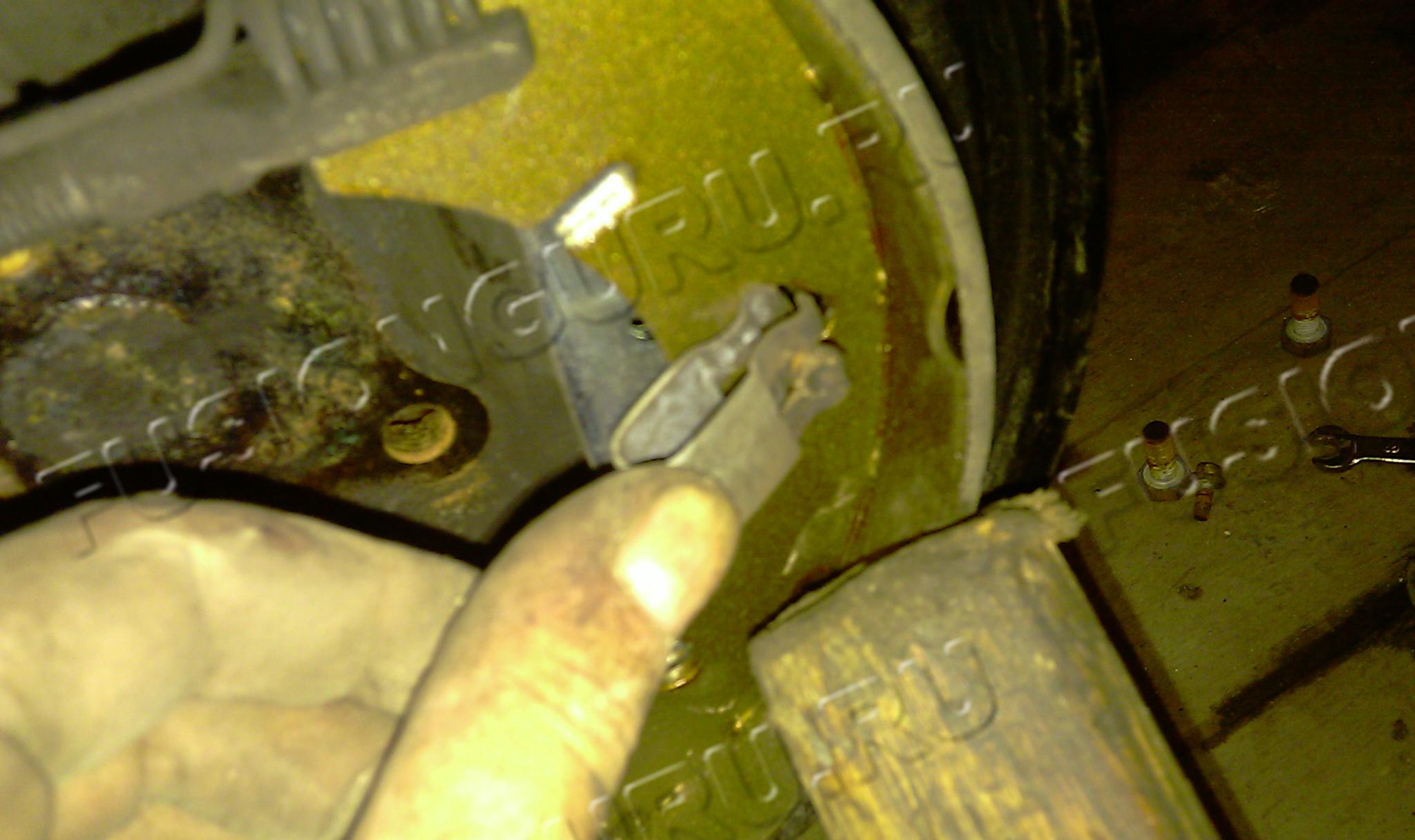

... и защёлкиваем на него фиксирующую скобу.





Повторяем операцию для противоположной стороны барабана.
Готово.



Дополнение от сергейsp:

Для предотвращения разрыва пыльников рабочего тормозного цилиндра - нижнюю пружину можно ставить в последнюю очередь.
Для этого необходимо воспользоваться отвёрткой, зацепив ею крючок пружинки и натянув её на отверстие.


Дополнение от sedric:

При необходимости следует почистить механизм самоподвода колодок и внутренности барабана, мне пришлось вытряхнуть небольшую кучку продуктов износа .
Помогает не скрипеть и сохранить нормальное тормозное усилие на задней оси.
Можно даже смазать пару "резьба-гайка храповик" графитосодержащей смазкой, но без фанатизма.
Если при установке колодок их сводили, то не забыть многократным нажатием на педаль тормоза подвести их в рабочее положение механизмом самоподвода.


Дополнение от леонид:

Необходимо смазывать небольшим колличеством смазки (можно графиткой) вот эти прижимные места колодок.



Всего их 6 штук на щитке.



Далее (не прикручивая датчик ABS) необходимо прикинуть тормозной барабан по месту и убедиться, что он налезает без ощутимого сопротивления.
Бывает, что на вновь установленные колодки он не надевается.
Для устранения этой проблемы необходимо будет уменьшить длину штифта регулировки зазоров, немного подкрутив гайку на нём.

Если же всё удачно подходит, то прикручиваем датчик ABS (снова не забывая про осторожность), накидываем и осаживаем тормозной барабан до конца и крепим его четырьмя болтами.

Процедуру замены тормозных колодок повторяем и для другого заднего колеса.

После замены колодок, опускаем рукоятку стояночного тормоза полностью.
Затем, слегка приподняв её - закручиваем регулировочную гайку, доводя количество щелчков "ручника" до четырёх.
После этого стопорим гайку спецшайбой и надеваем крышку на тоннель стояночного тормоза.

Удачи в ремонте!
