FusgionGURU :: Литература :: Ходовая часть :: Устройство и маркировка колесных дисков
Если Вы желаете поменять диски на своем автомобиле, то Вам необходимо знать несколько важных вещей для правильного выбора. Рассмотрим маркировку автомобильных дисков. Все диски имеют стандартную маркировку параметров, независимо от того, какой это диск легкосплавный или стальной.

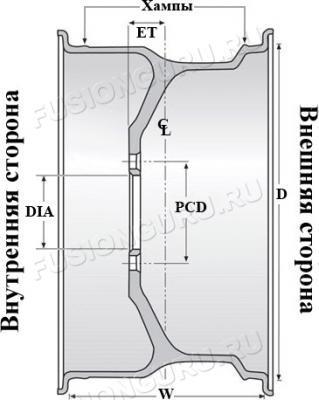

Сечение диска




Маркировка колесного диска


К примеру: 8.5Jx18 H2 5x120 ET20 d74.1

* 8.5 – это ширина диска в дюймах (W);
* 18 – это диаметр диска в дюймах (D);
* 5x120 – это обозначение количества посадочных болтов и диаметра, на котором они расположены. Этот диаметр обозначают еще как PCD, и измеряется он в миллиметрах. В нашем случае количество посадочных болтов рано 5 и PCD равен 120 мм;
* ET20 – вылет диска. Это расстояние между привалочной плоскостью колесного диска (плоскость, которой прижимается диск к ступице) и осью симметрии диска (CL). Вылет (ЕТ) измеряется в миллиметрах. В нашем случае он равен 20 мм;
* d74.1 - диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в миллиметрах. В нашем случае равен 74.1 мм. Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные(центровочные) кольца, надежно фиксирующие диск, исключая возможность возникновения вибраций.

В маркировке присутствуют также и дополнительные параметры J и H2, но они интересны только специалистам.

* J – таким образом обозначается информация о конструкции бортовых закраин обода диска. Бывают: J, JJ, K, JK, B, P и D.
* H2 – обозначение конструкции хампов. Хампы – это кольцевые выступы на посадочных полках обода. Бывают: H, H2, FH, FH2, CH, EH2, EH2+.


Рассмотрим более подробно каждый из параметров маркировки дисков

Думаю, что ширина и диаметр диска не требуют дополнительной расшифровки.
Как уже упоминалось выше PCD – это диаметр окружности, на которой расположены крепежные отверстия (на картинке ниже он обозначен красной линией).



При необходимости PCD можно рассчитать, измерив расстояние между центрами ближайших отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля). У дисков с четырьмя крепёжными болтами PCD равно расстоянию между центрами противоположных болтов.

Схема PCD



При необходимости PCD можно рассчитать
Для вычисления PCD применяются следующие формулы:

* 3 отверстия: PCD=X*1.154
* 4 отверстия: PCD=X*1.414
* 5 отверстия: PCD=X*1.701
* 6 отверстия: PCD=X*2
* 10 отверстий: PCD=X*3.326


ВНИМАНИЕ!
Поскольку отверстия крепления делают с солидным допуском в плюс по диаметру, можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров.

Например, на ступицу с PCD 100x4 часто надевают колесо PCD 98x4 (98 мм от 100 на глаз не отличишь). ЭТО НЕДОПУСТИМО. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия "уведет" и крепеж останется недотянутым или затянутым с перекосом - посадка колеса на ступицу будет неполной. На ходу такое колесо будет "бить", кроме того, не полностью затянутые гайки будут откручиваться сами собой.


Как уже говорилось выше, вылет (ET) – это расстояние между привалочной плоскостью колесного диска (плоскость, которой прижимается диск к ступице) и осью симметрии диска. Вылет колес для какой-либо модели автомобиля рассчитывается непосредственно автопроизводителем. Соответственно, соблюдение этого параметра при выборе диска является очень важным условием его безопасного расположения в колесной арке. Допускается изменение вылета не более чем на 5-7 мм.

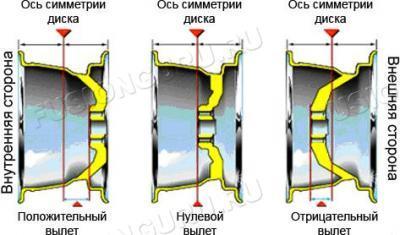

Вылет бывает положительный, нулевой и отрицательный.





Нулевой вылет означает, что привалочная плоскость колесного диска полностью совпадает с его осью симметрии.
Положительный вылет: привалочная плоскость смещена от оси симметрии во внешнем направлении (грубо говоря, в сторону дороги, а не в сторону кузова).
При отрицательном значении вылета колесного диска его привалочная плоскость, наоборот, смещена в сторону кузова. Обычно отрицательный вылет можно обнаружить у дисков с дизайном в стиле «глубокой тарелки».

Российские шинники также используют следующую классификацию колесного вылета:
* маленький вылет: от 0 до 30;
* обычный вылет: от 30 до 45;
* большой вылет: от 45 до 100;
* отрицательный вылет: от -25 до 0.


ВНИМАНИЕ!
Параметры вылета строго регламентируются автопроизводителем и жёстко связаны с кинематикой подвески. При его изменении резко изменяются нагрузки. Например, считается, что при уменьшении вылета на 50 мм нагрузка на подвеску возрастает в 1.5 раза. Проще говоря, колесо начинает действовать как рычаг, что особенно сильно проявляется в поворотах, когда возрастают динамические нагрузки. Это связано с тем, что заложенное производителем соотношение «линия поворота – центр колеса» нарушается, в результате чего возникает отрицательное или положительное плечо обката. Его влияние заключается в том, что возникает дополнительный момент, который необходимо компенсировать рулевым колесом. Итог – тяжёлый руль и непредсказуемость в поворотах. Ну и естественно износ подвески.
