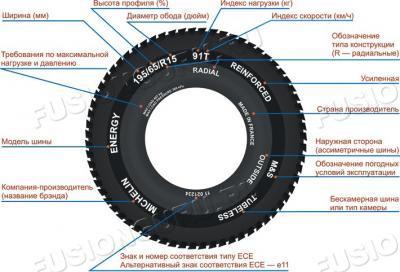

Маркировка шин наносится производителями на боковых поверхностях шин. Маркировка шин обычно включает в себя типоразмер шин (размеры шин), индексы максимальной нагрузки и скорости для данного типа шин, а также дополнительные обозначения и спецификации.
Размер шин
Размер шин написан на боковине шины. Например: 195/65 R 15 91T
195 — это ширина шины в мм.
65 — это процентное отношение высоты профиля шины к ее ширине (в нашем случае 65%). Этот параметр определяет высоту шины при данной ширине шины.
Если этой цифры нет на боковине шины (например 195/ R15), то это значение равно 80% и такая шина называется «полнопрофильной»
R — означает конструкцию шины (радиальная). Многие автолюбители ошибочно думают, что R — означает радиус шины. Легковых шин с диагональной конструкцией уже практически не выпускается.
15 — диаметр диска в дюймах, т.е. внутренний диаметр шины (именно диаметр, а не радиус).
91 — индекс нагрузки шины. Это условный показатель, определяющий максимальную нагрузку на шину.
С помощью таблицы можно узнать максимальную нагрузку в килограммах, при которой производитель шины гарантирует, что шина не разрушится и будет показывать заданные заводом-изготовителем характеристики.
На некоторых шинах написано MAX LOAD (максимальная нагрузка) и далее стоят значения в килограммах и фунтах.
Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. И обозначаются в зависимости от индекса нагрузки — надписью REINFORCED (6 слоёв, усиленная шина) или буквой «С» после диаметра шины, например: 255/55 R 16 C, (8 слоев, грузовая шина).
Q — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
Американское обозначение типоразмера
Существуют два типа маркировки американских шин.
Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 255/55 R 16 или LT 235/75 R15.
Другая маркировка, которая принципиально отличается от европейской.
Например: 31х10.5 R15
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.
R — шина радиальной конструкции.
15 — внутренний диаметр шины в дюймах.
Дополнительные обозначения, применяемые производителями шин.
M&S ( Mud + Snow — грязь плюс снег). Это означает, что данные шины специально сконструированы как зимние или всесезонные.
All Season — всесезонная шина, предназначенная для круглогодичного использования.
Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.
Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
Tubeless — бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.
Tube Type — шина должна эксплуатироваться с камерой.
MAX PRESSURE — максимально допустимое давление в шине, в кПа.
RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.
Балансировочная метка
После проверки статического дисбаланса покрышек на боковую стенку обязательно наносят так называемую «балансировочную метку» в виде круга желтого цвета диаметром 5-10 мм, обозначая им легкое место покрышки. При монтаже покрышки на обод колеса эту метку необходимо совместить с отверстием в ободе, в которое вставляют вентиль камеры или вентиль бескамерной шины.
Размер шин
Размер шин написан на боковине шины. Например: 195/65 R 15 91T
195 — это ширина шины в мм.
65 — это процентное отношение высоты профиля шины к ее ширине (в нашем случае 65%). Этот параметр определяет высоту шины при данной ширине шины.
Если этой цифры нет на боковине шины (например 195/ R15), то это значение равно 80% и такая шина называется «полнопрофильной»
R — означает конструкцию шины (радиальная). Многие автолюбители ошибочно думают, что R — означает радиус шины. Легковых шин с диагональной конструкцией уже практически не выпускается.
15 — диаметр диска в дюймах, т.е. внутренний диаметр шины (именно диаметр, а не радиус).
91 — индекс нагрузки шины. Это условный показатель, определяющий максимальную нагрузку на шину.
С помощью таблицы можно узнать максимальную нагрузку в килограммах, при которой производитель шины гарантирует, что шина не разрушится и будет показывать заданные заводом-изготовителем характеристики.
| Индекс нагрузки | 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 |
| Мах. нагрузка (кг) | 335 | 345 | 355 | 365 | 375 | 387 | 400 | 412 | 426 | 437 | 460 | 462 | 475 | 787 | 500 |
| Индекс нагрузки | 85 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | 97 | 98 | 99 |
| Мах. нагрузка (кг) | 515 | 530 | 545 | 560 | 580 | 600 | 615 | 630 | 650 | 670 | 690 | 710 | 730 | 750 | 775 |
| Индекс нагрузки | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | 109 | 110 | 111 | 113 | 114 | 115 |
| Мах. нагрузка (кг) | 800 | 825 | 850 | 875 | 900 | 925 | 950 | 975 | 1000 | 1030 | 1060 | 1090 | 1150 | 1180 | 1215 |
| Индекс нагрузки | 116 | 117 | 118 | 119 | 120 | 121 | 122 | 123 | 124 | 125 | 126 | 127 | 128 | 129 | 130 |
| Мах. нагрузка (кг) | 1250 | 1285 | 1320 | 1360 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 | 1900 |
На некоторых шинах написано MAX LOAD (максимальная нагрузка) и далее стоят значения в килограммах и фунтах.
Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. И обозначаются в зависимости от индекса нагрузки — надписью REINFORCED (6 слоёв, усиленная шина) или буквой «С» после диаметра шины, например: 255/55 R 16 C, (8 слоев, грузовая шина).
Q — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
| Индекс скорости | J | K | L | M | N | P | Q | R | S | T | U | H | V | VR | W | Y | ZR |
| Мах. скорость (км/ч) | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 240 | >210 | 270 | 300 | >240 |
Американское обозначение типоразмера
Существуют два типа маркировки американских шин.
Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 255/55 R 16 или LT 235/75 R15.
Другая маркировка, которая принципиально отличается от европейской.
Например: 31х10.5 R15
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.
R — шина радиальной конструкции.
15 — внутренний диаметр шины в дюймах.
Дополнительные обозначения, применяемые производителями шин.
M&S ( Mud + Snow — грязь плюс снег). Это означает, что данные шины специально сконструированы как зимние или всесезонные.
All Season — всесезонная шина, предназначенная для круглогодичного использования.
Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.
Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
Tubeless — бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.
Tube Type — шина должна эксплуатироваться с камерой.
MAX PRESSURE — максимально допустимое давление в шине, в кПа.
RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.
Балансировочная метка
После проверки статического дисбаланса покрышек на боковую стенку обязательно наносят так называемую «балансировочную метку» в виде круга желтого цвета диаметром 5-10 мм, обозначая им легкое место покрышки. При монтаже покрышки на обод колеса эту метку необходимо совместить с отверстием в ободе, в которое вставляют вентиль камеры или вентиль бескамерной шины.
