Замена лампы заднего фонаря.

Материалы:
  • Отвертка «-» (шлицевая);
  • Отвертка TORX-20;
  • Лампа соответствующего типа;
  • Влажная тряпка.
Время:
  • 25 минут.
Человеческий ресурс:
  • 1 человек + 1 человек для проверки работы ламп.

Действия по замене лампы:
1. Открываем багажник. Между корпусом заднего фонаря и уплотнителем пятой двери расположены два шурупа под отвертку TORX-20.

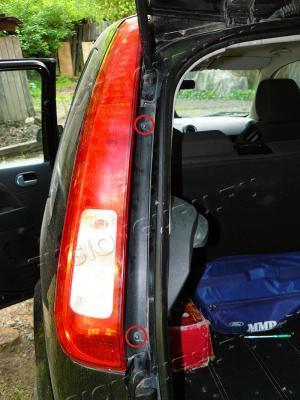

Рисунок 1 Шурупы TORX 20

2. Откручиваем их.

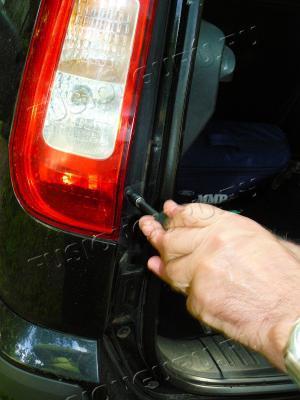

Рисунок 2Откручиваем шурупы TORX 20

3. Теперь необходимо открутить барашковую гайку. Она расположена очень хитро. Со стороны заменяемого фонаря, под подоконником-держателем задней полки. На рисунке 3 стрелкой показано место, где нужно искать гайку.

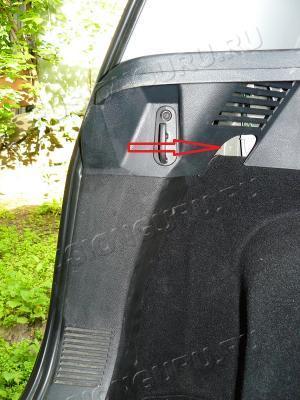

Рисунок 3 Место барашковой гайки.

4. Отгибаем обивку багажника, на ощупь находим гайку в нише и откручиваем ее. Гайка очень высокая, поэтому крутить довольно долго.

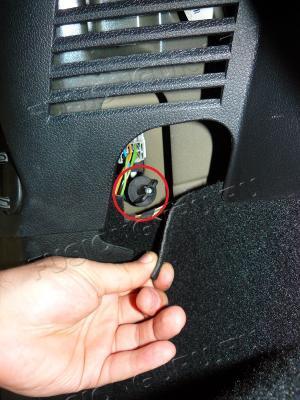

Рисунок 4 Место положения барашковой гайки.


Рисунок 5 Барашковая гайка.

5. Теперь можно приступить к снятию фонаря. Нижняя часть фонаря уже ничем не закреплена.

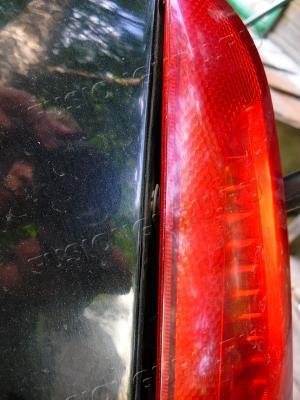

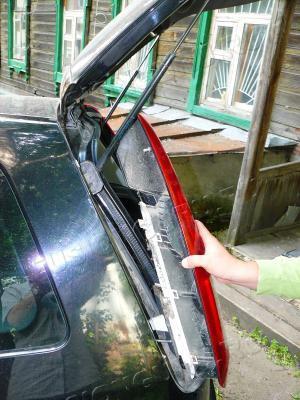

Рисунок 6 Нижняя часть фонаря ничем уже не закреплена.

6. Верхнюю часть держит защелка: на фонаре штырек, на кузове обрезиненное отверстие.

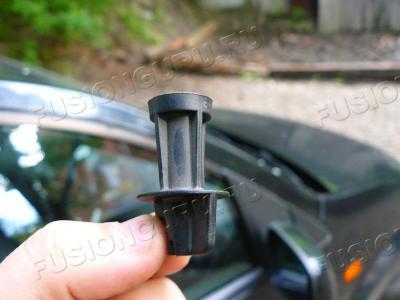

Рисунок 7 Верхний держатель фонаря.

7. Фонарь из держателя можно вытащить и руками, но я не стал рисковать, а воспользовался отверткой, обернутой тряпочкой, чтобы не повредить ЛКП. Немного поджав отверткой фонарь, крепление отпустило.

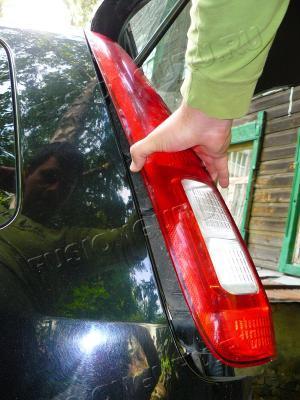

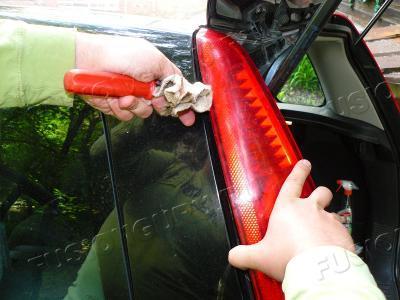

Рисунок 8 Снимаем фонарь с верхнего крепления.

8. После того как сняли фонарь, обратите внимание на количество грязи под ним и на нем с тыльной стороны, а также на уплотнителе фонаря. Заранее приготовленной влажной тряпочкой, удаляем всю эту грязь. Действуем аккуратно, чтобы грязь не попала внутрь кузова автомобиля через отверстие с проводами.

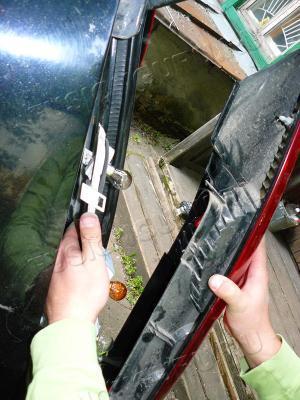

Рисунок 9 Фонарь снят.

9. Теперь нужно отщелкнуть шесть защелок, по три на каждую стороне фонаря.

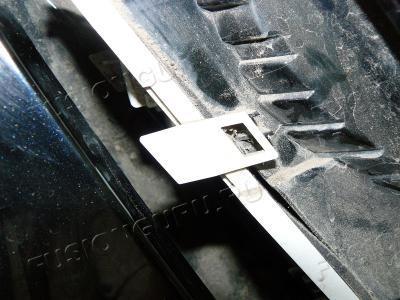

Рисунок 10 Защелка корпуса.

10. Отгибая верхнюю часть (белую) от корпуса отщелкиваем ее. Отогнуть можно как руками, так и отверткой. Но на вид пластик очень хлипкий, поэтому нужно соблюдать предельную осторожность. В морозы, возможно, она может сломаться.

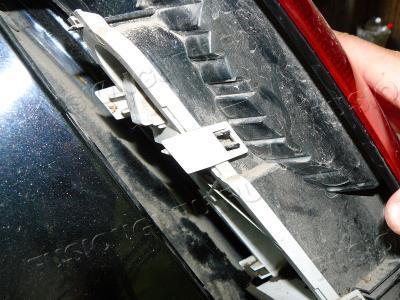

Рисунок 11 Отщелкнутое крепление корпуса фонаря.

11. Отстегнув все шесть защелок, аккуратно разъединяем гнезда с лампами и корпус с отражателем. Нам открывается вид на все 3 лампы фонаря.


Рисунок 12 Разъединяем гнезда с лампами и корпус фонаря.

12. Поворачиваем нужную лампу на 90 градусов против часовой стрелки, слегка надавив на нее, и вынимаем. Вставляем новую лампу, повернув ее на 90 градусов по часовой стрелке. Также нужно проверить надежность крепления лампы в гнезде.

13. Проверяем работоспособность замененной лампы перед сборкой.

14. Если все нормально, то собираем фонарь в обратной последовательности.
