Таблица предохранителей

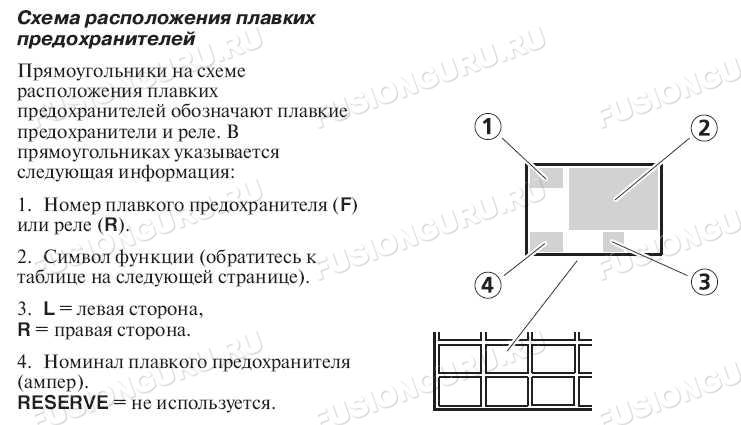

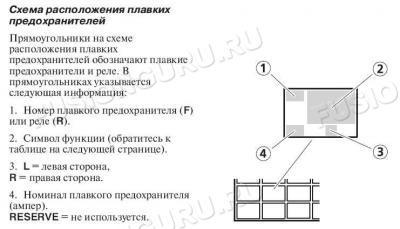

Обозначение предохранителей и реле
Коробка силовых плавких предохранителей и реле в моторном отсеке
Предохранители
Тип предохранителей-миди

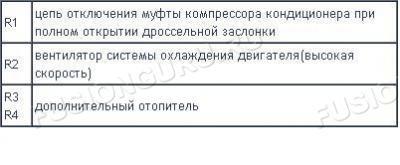

Реле

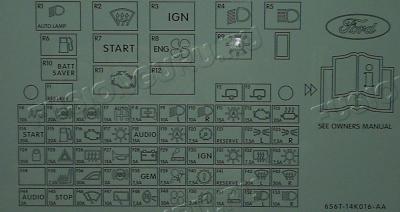

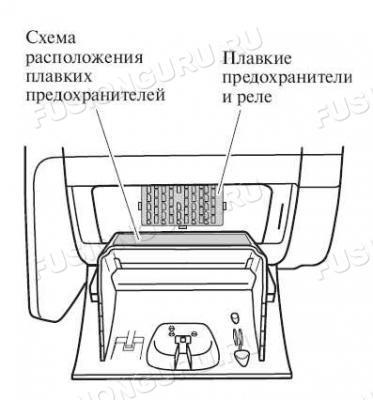

Коробка плавких предохранителей и реле в салоне
Предохранители
| № | ток А | защищаемая цепь |
| F1 | - | резерв |
| F2 F3 | - | прицеп |
| F4 | 10 | система отопления(кондиционирования)вентиляции |
| F5 | 20 | ABS |
| F6 | 30 | ABS |
| F7 | 15 | КП Durashift EST |
| F8 | 7,5 | эл.привод наружных зеркал |
| F9 | 10 | лев.фара ближний свет |
| F10 | 10 | пр.фара ближний свет |
| F11 | 15 | освещение при движении в светлое время суток |
| F12 | 15 | цепь питания системы впрыска,ЭБУ системы впрыска |
| F13 | 20 | система управления двигателем(дизель) |
| F14 | 30 | стартер |
| F15 | 20 | топливный насос |
| F16 | 3 | цепь питания реле системы впрыска,ЭБУ |
| F17 | 15 | переключатель приборов наружного освещения |
| F18 | 15 | автомагнитола |
| F19 | 15 | освещение при движении в светлое время суток |
| F20 | 7,5 | панель приборов,таймер отключения,фонарь освещения номерного знака |
| F21 | - | резерв |
| F22 | 7,5 | габарит левый |
| F23 | 7,5 | габарит правый |
| F24 | 20 | Ц.З и звуковой сигнал охранной сигнализации |
| F25 | 15 | аварийная световая сигнализация |
| F26 | 20 | эл.обогрев заднего стекла |
| F27 | 15 | звуковой сигнал и плафоны освещения салона |
| F28 | 3 | АКБ (обмотка возбуждения генератора) |
| F29 | 15 | основной прикуриватель |
| F30 | 15 | система зажигания |
| F31 | 10 | переключатель приборов наружного освещения |
| F32 | 7,5 | эл.обогреватель наружных зеркал заднего вида |
| F33 | 7,5 | переключатель приборов |
| F34 | - | резерв |
| F35 | 7,5 | подогрев передних сидений |
| F36 | 30 | стеклоподьемники |
| F37 | 3 | ABS |
| F38 | 7,5 | электронный блок общего назначения |
| F39 | 7,5 | подушки безопасности |
| F40 | 7,5 | АКПП |
| F41 | - | резерв |
| F42,43 | 30 | обогрев ветрового стекла |
| F44 | 3 | автомагнитола |
| F45 | 15 | стоп-сигналы |
| F46 | 20 | стеклоочистители ветрового стекла |
| F47 | 10 | задний стеклоочиститель |
| F48 | 7,5 | фонарь заднего хода |
| F49 | 30 | эл.двигатель отопителя |
| F50 | 20 | противотуманные фонари |
| F51 | 15 | дополнительный прикуриватель |
| F52 | 10 | левая фара дальний свет |
| F53 | 10 | правая фара дальний свет |
Тип предохранителей-мини
Реле
| № | номинал А | защищаемая цепь |
| R1 | 40 | Реле отключения головных фар (разрешает или запрещает от зажигания включаться фарам) |
| R2 | 40 | обогрев ветрового стекла |
| R3 | 70 | Периферийная система зажигания |
| R4 | 20 | фары ближнего света |
| R5 | 20 | фары дальнего света |
| R6 | 20 | Система топливоснабжения и зажигания (насос, форсунки, катушка зажигания) |
| R7 | 40 | стартер |
| R8 | 40 | эл.вентилятор системы охлаждения |
| R9 | 20 | Функция фар дневного времени (для скандинавии) |
| R10 | 20 | Реле задней розетки |
| R11 | 40 | Основная система зажигания (иммобилайзер, РСМ, генератор) |
| R12 | - | резерв |
Цветовые коды предохранителей мини
| Цвет | Образец | Ток (А) |
|---|---|---|
| серый | 2 | |
| фиолетовый | 3 | |
| розовый | 4 | |
| телесный | 5 | |
| коричневый | 7,5 | |
| красный | 10 | |
| синий | 15 | |
| желтый | 20 | |
| бежевый | 25 | |
| зеленый | 30 |
