FusionGURU :: Литература :: Двигатель :: Установка защиты картера двигателя

Установка защиты картера двигателя

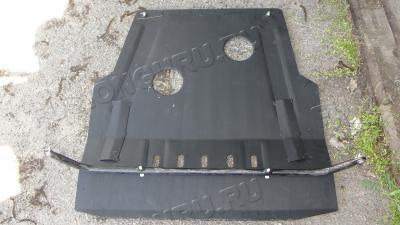

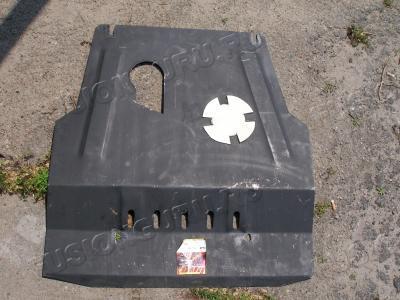

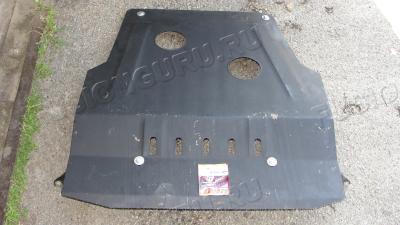

Собственно, защита:

Надпись.

Оборотная сторона (металл - 2 мм).

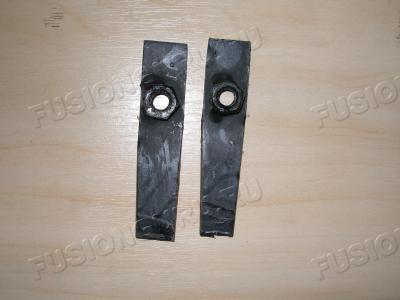

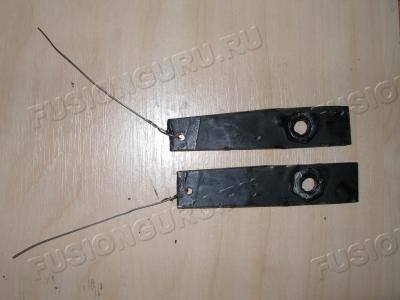

Крепления в балку (резьба М8).

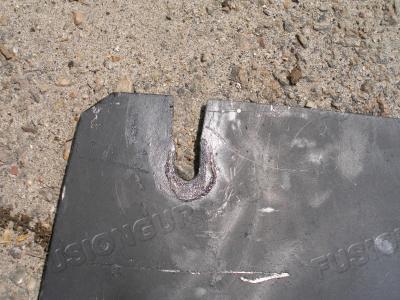

Для лучшего демонтажа и подстройки положения при вкручивании болта желательно сделать отверстия.

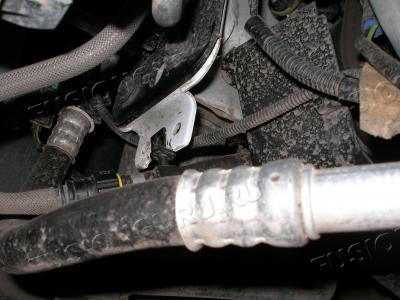

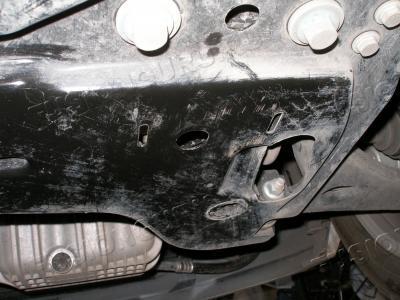

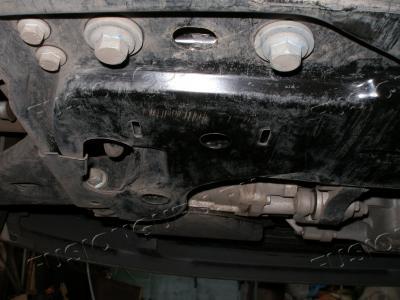

Место для крепления задней части защиты...
Правая сторона:

Левая сторона:

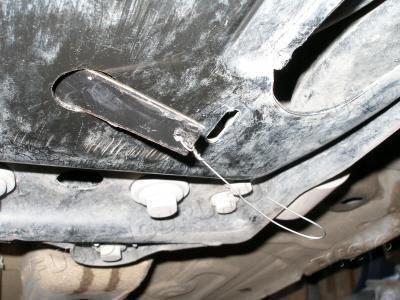

Порядок установки (левая сторона).

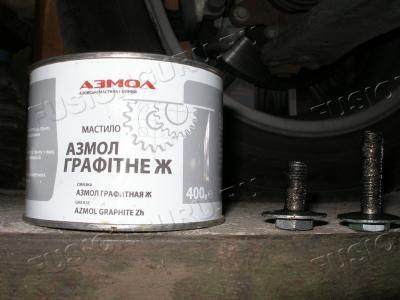

На резьбовые соединения необходимо нанести графитовую смазку.
Я использовал такую:

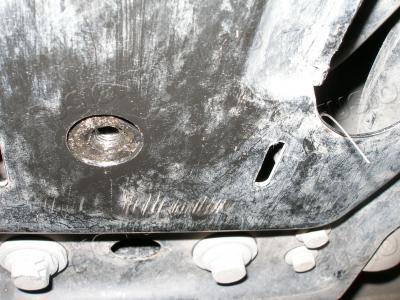

Задние болты на месте.

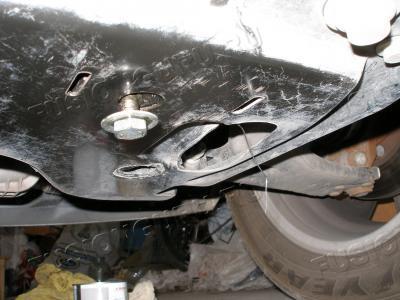

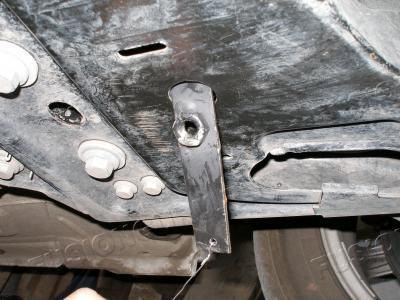

Болт крепления с поводком, там есть отверстие (левая сторона).

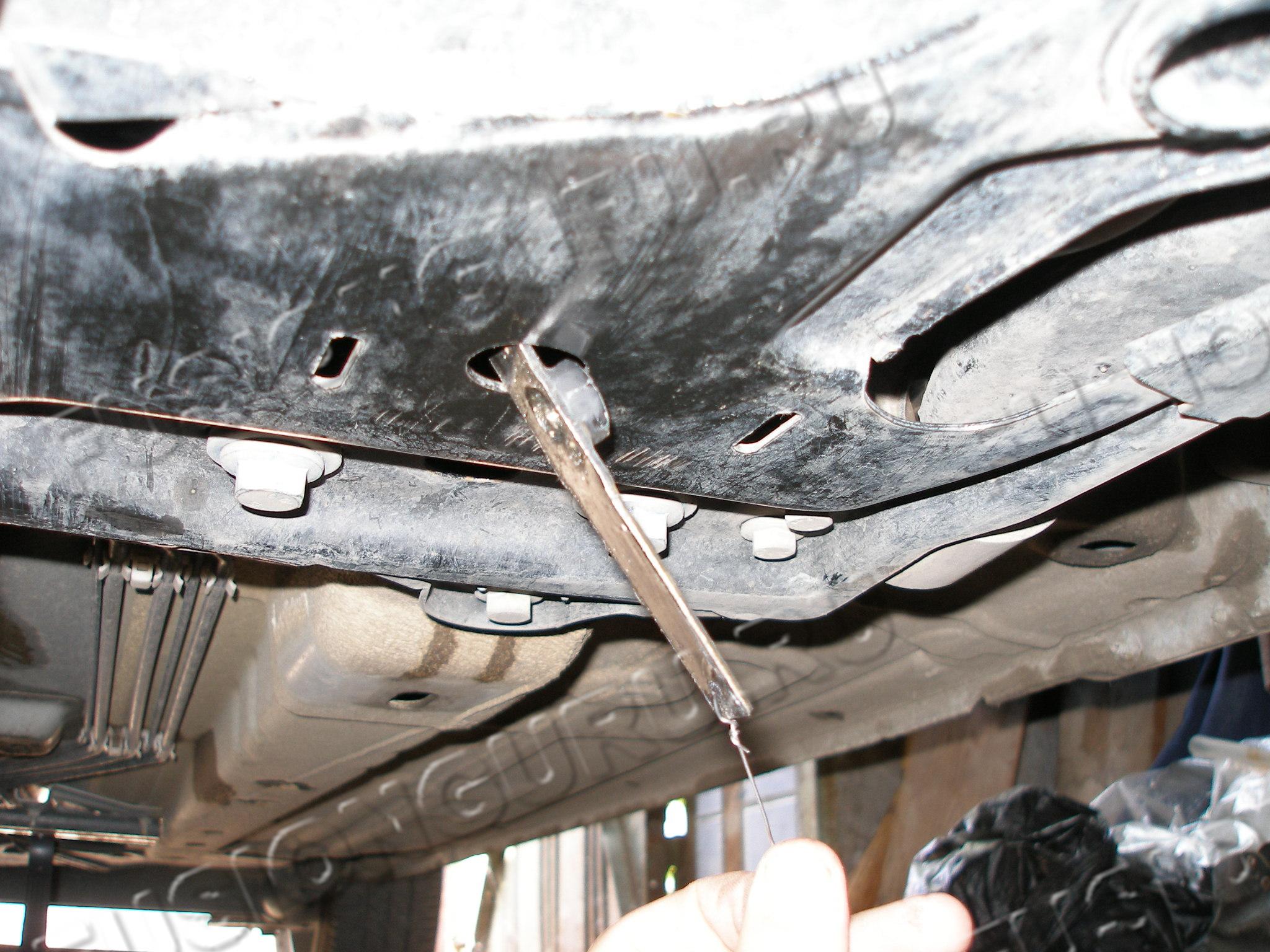

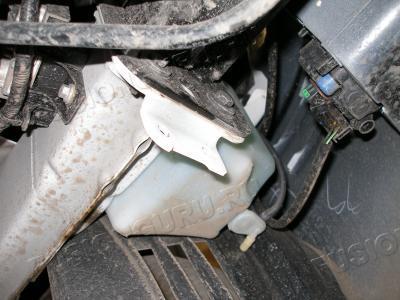

Место крепления к лонжерону...
Левая сторона:

Правая сторона:

Передняя балка крепления защиты надёжно зафиксирована.

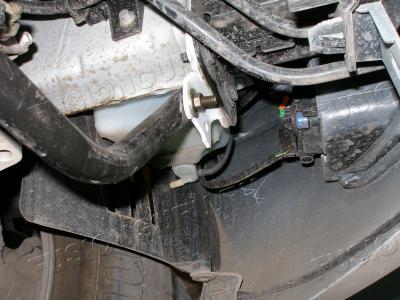

Крепления к лонжерону...
Левая сторона:

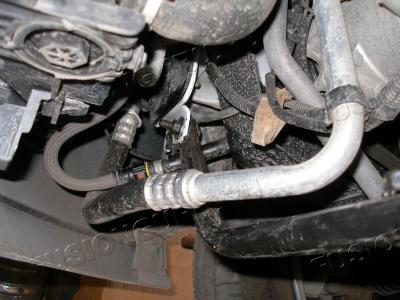

Правая сторона (осторожно - трубка кондиционера!)

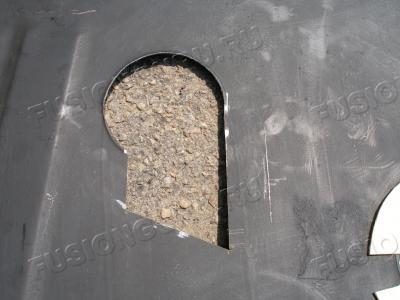

Защита после доработки.

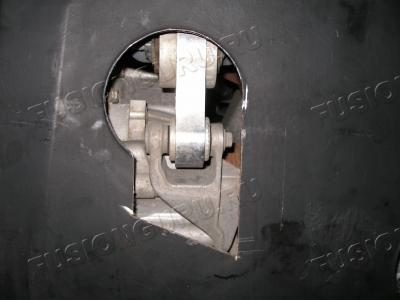

Чтобы не мешало ходу задней опоры двигателя при переключении на R или D, 1, 2 передачи АКПП.

Заднее крепление, думаю, легче вырвется (если, не дай Бог чего) при уходе двигателя вниз.

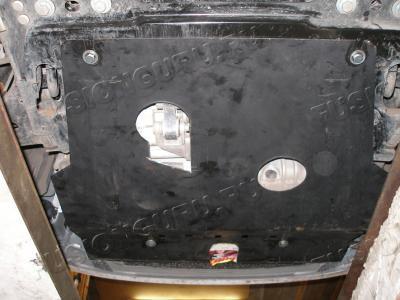

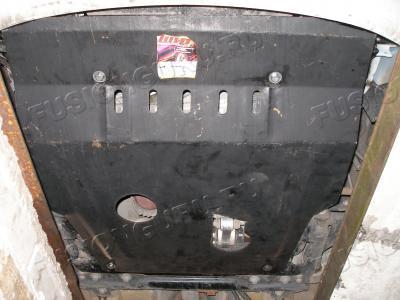

Установленная защита.

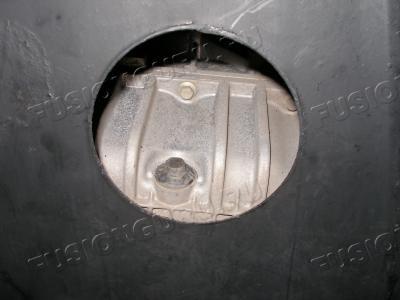

Пробка слива масла.

Уже ничего не мешает.

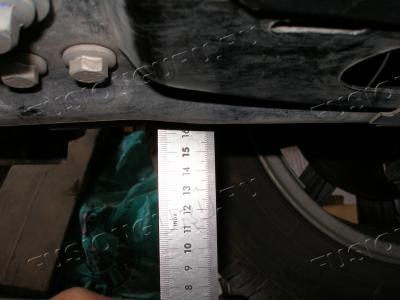

Расстояние между передней балкой и землёй (машина не нагружена. давление в шинах 2,2 Атм., пол ровный).

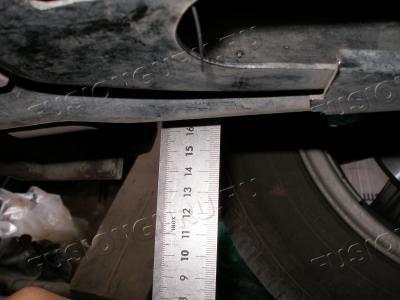

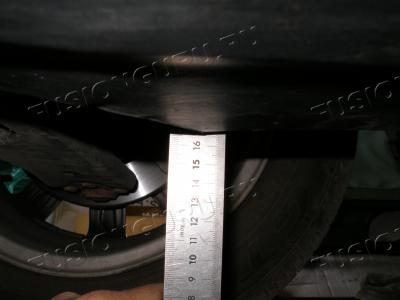

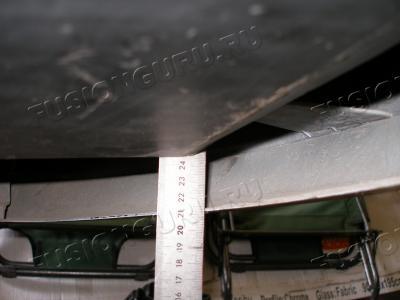

Расстояние между защитой и землёй (левая сторона).

Передняя часть защиты, передний бампер.

Расстояние между передней балкой и землёй.

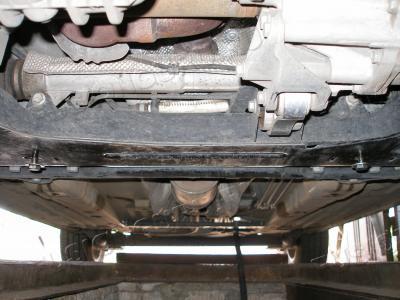

Установленная защита (вид ссади).

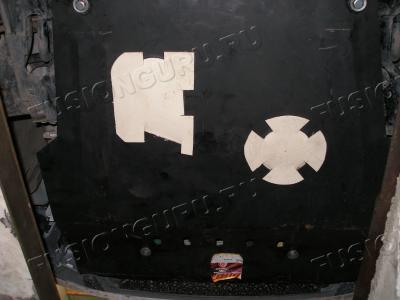

Защита от пыли (листовой винилопласт).
Можно использовать разрезаную старую канистру от масла.

Общее время установки около четырёх часов (вместе с думя перерывами на кофе).
