Система охлаждения бензиновых двигателей 1.4 и 1.6л

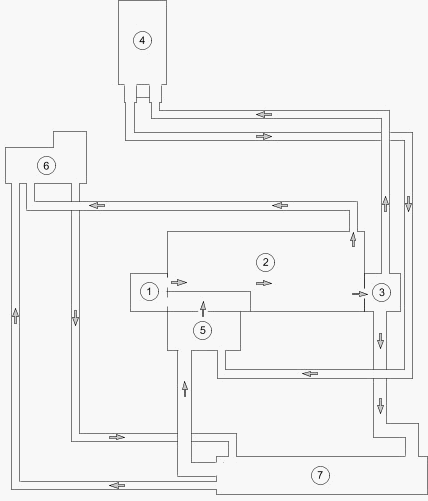

Схема по документам Форд почему-то отличается от фактической схемы охлаждения. Пусть и незначительно

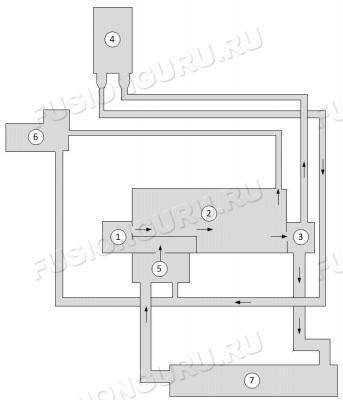

Схема фактическая

1. Насос системы охлаждения
2. Двигатель
3. Корпус выпуска охлаждающей жидкости
4. Теплообменник системы отопления
5. Корпус термостата
6. Расширительный бачок системы охлаждения
7. Радиатор

Привод насоса осуществляется от шкива коленчатого вала посредством ремня привода вспомогательных агрегатов. Прокладка насоса системы охлаждения не может быть использована повторно.

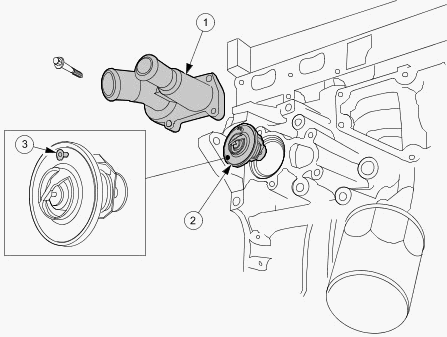

1. Корпус термостата
2. Термостат
3. Вывод вентиляции

Термостат и корпус термостата установлены сбоку на блоке цилиндров. При установке термостата необходимо следить за тем, чтобы вывод вентиляции был сверху.

1. Прокладка
2. Корпус выпуска охлаждающей жидкости
3. Датчик температуры охлаждающей жидкости (ECT)

Корпус выпуска охлаждающей жидкости установлен на головке цилиндров со стороны коробки передач. Он служит также для крепления катушки электронного зажигания (EI). Кроме того в корпусе находится датчик ECT.

А вот соответствие падения напряжения на датчике температуры ОЖ и самой температуры ОЖ.

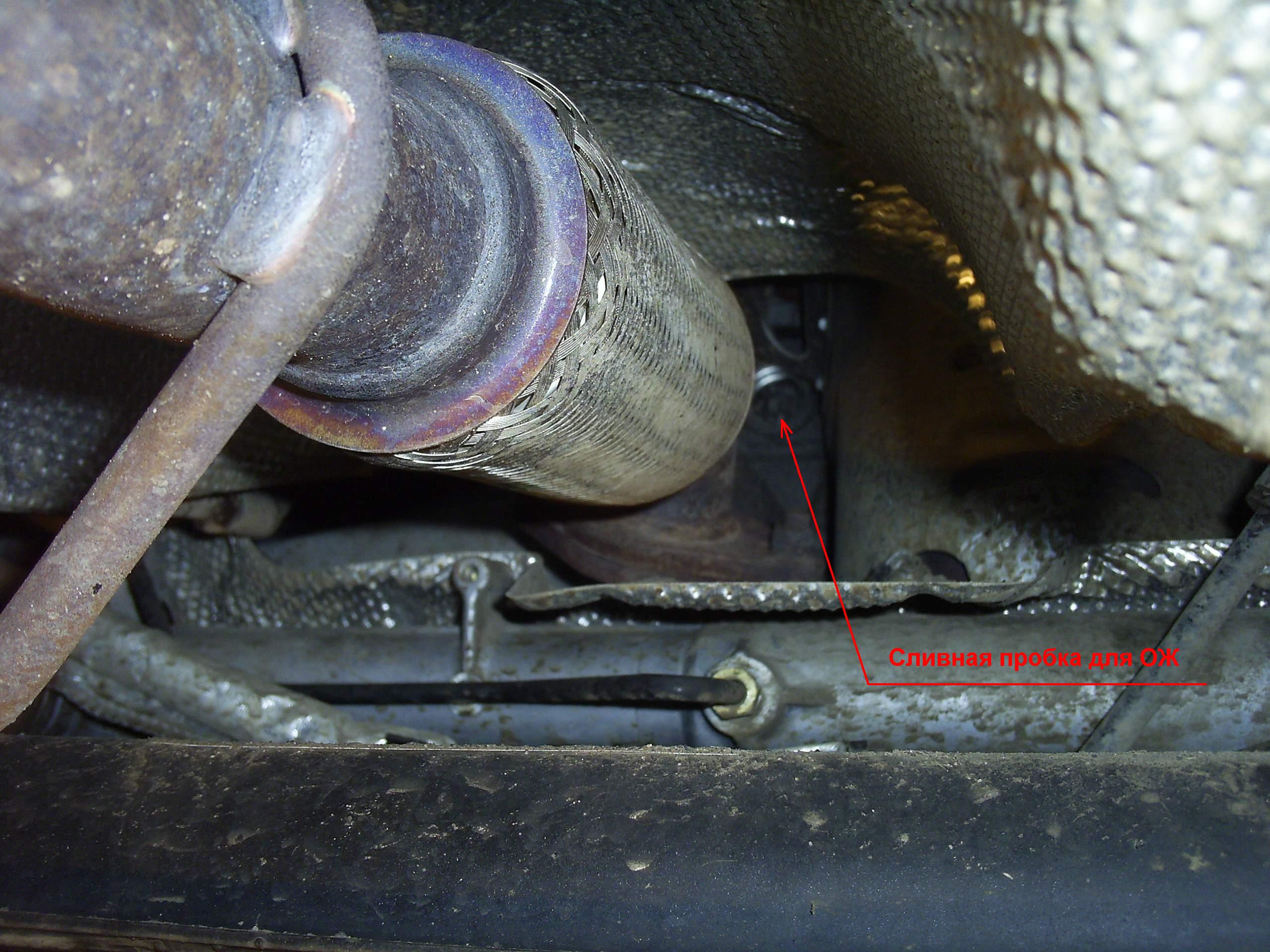

~ Сливная пробка находится внизу радиатора по левой стороне
