Линзование (ксеноновая оптика) Fusion

#1 Сообщение *Casper* » 23 ноя 2011, 15:55

Материал оформлен в разделе Литература
Линзовая ксеноновая оптика для Fusion

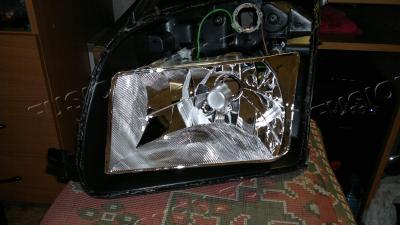

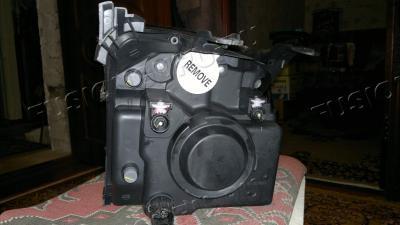

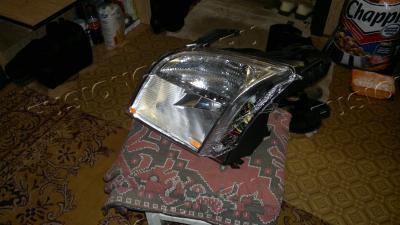

Начинается история с появления новой блок-фары фирмы ДЕПО (шоб ее)


Далее нам ее надо препарировать.
Метод "Картонная коробка"

Удаляем все что указано и не указано :)

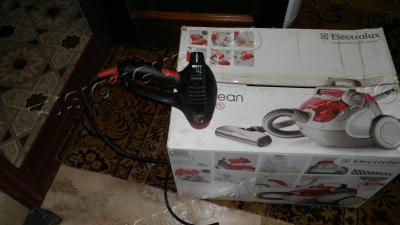

Находим подходящую коробку, в которую поместится блок фара и кидаем на дно пару реечек, чтобы под фарой был воздух


Кидаем туда фару и закрываем

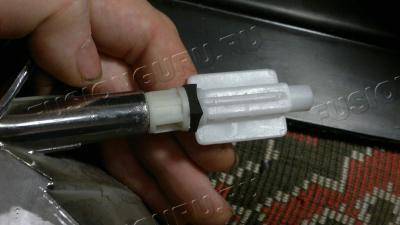

Берем подходящий инструмент


И организуем отверстие.


Устанавливаем фен строительный


Далее все просто. Фен у меня трехскоростной. Включаем первую скорость - чуть теплым дует. Нагреваем все, что есть (я пол часа грел), чтобы просушить и немного нагреть, чтобы резкий поток горячего воздуха не заставил фару лопнуть. Я грел так пол часа.
Далее включаем вторую (горячую скорость). 20 минут в таком режим дало нам порядка 70-80 градусов в коробке. Можно и побольше, но как показала практика - хватает.

Одеваем рукавички, выключаем фен и достаем фару. Дальше все делать надо быстро.

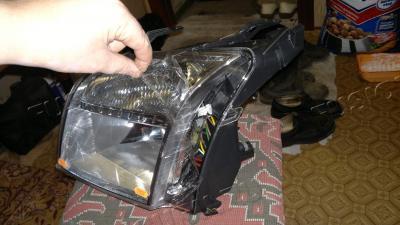

Постепенно оттягиваем стекло со всех сторон, попутно отжимаем защелки.

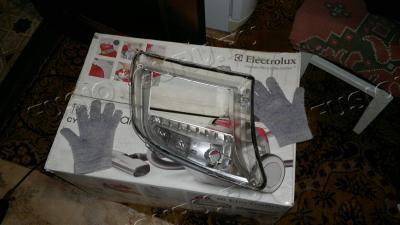

Получили 2 составляющих и немного подогретые пальцы.
На само располовинивание ушло не больше минуты.


Раздел 2 - подготовка

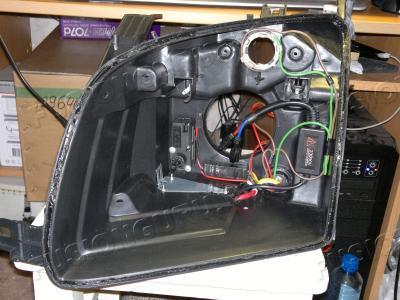

Первым делом выдираем отражатель и в сторону его. До него мы доберемся, но до этого далеко.
Исправляем косяк с поворотником из диодов.
Берем контактную группу и выдираем нафиг

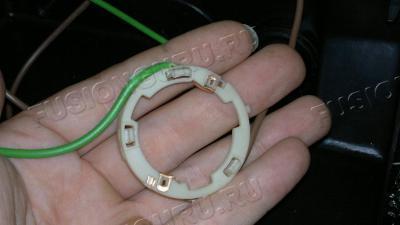

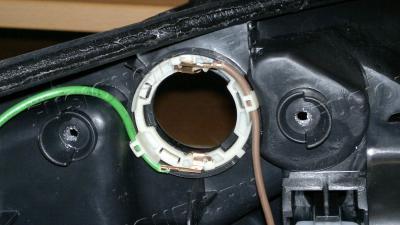

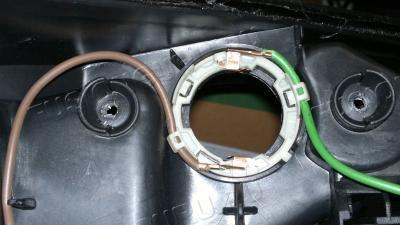

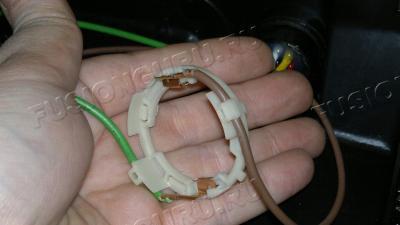

Получается вот такое чудное колечко


Снимаем контакты и меняем местами их
Получается вот так


Отдельной темой потребовалось исправление работы корректора.
Подробнее процесс описан в теме Исправление недостатка корректора фар ДЕПО

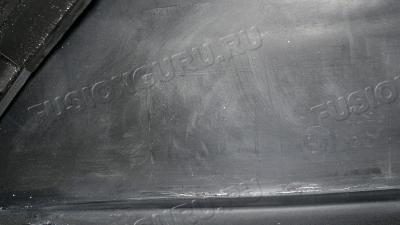

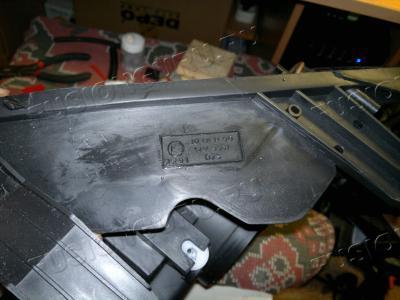

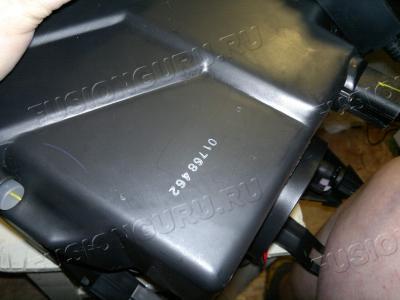

Следующим шагом удаляем маркировку с фары.

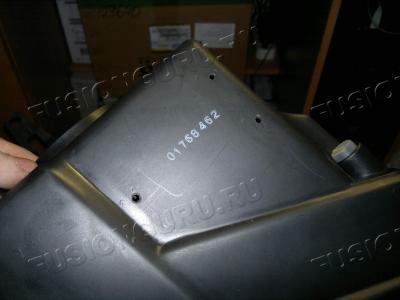

Ставим новую маркировку, соответствующую теперешней фаре


продолжение следует

Аватара пользователя

КСМ
Сообщения: 622
Зарегистрирован: 02 мар 2010, 22:53
Полное имя: Сергей
Год выпуска: 2008
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Коми, г.Вуктыл

Re: Баальшой проект

#2 Сообщение КСМ » 23 ноя 2011, 21:02

*Casper* писал(а):Следующим шагом удаляем маркировку с фары.
Опять про ксенон?
Я так люблю свою страну и ненавижу государство...

Аватара пользователя

Puwistiy
Сообщения: 4004
Зарегистрирован: 16 окт 2011, 14:15
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Откуда: МО

Re: Баальшой проект

#3 Сообщение Puwistiy » 23 ноя 2011, 23:32

Я надеюсь на линзы. потом корректор и омывашка. Все то что я хотел сделать, но все никак.

Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#4 Сообщение *Casper* » 23 ноя 2011, 23:38


Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#5 Сообщение *Casper* » 28 ноя 2011, 15:55

Продолжаем курочить фару.

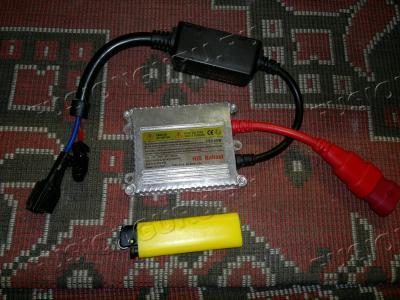

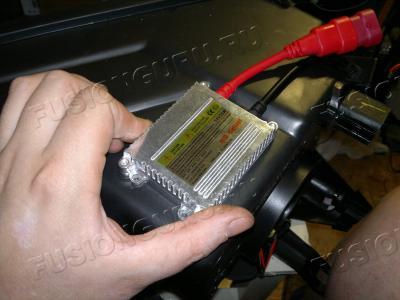

Для модернизации поискал и нашел максимально минимальный блок поджига.

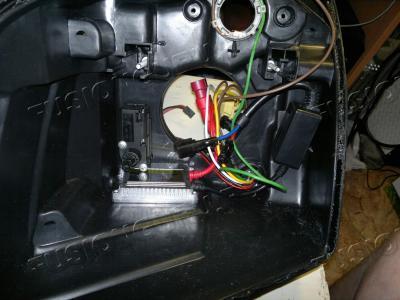

Сначала попробовал разместить его внутри. Тут все красиво получается, за исключением одного "но" - греется он. За 10 минут дал 69° - много.


Раздел 3 - Монтаж

Решено было разместить снаружи

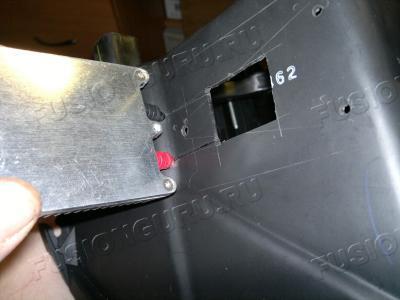

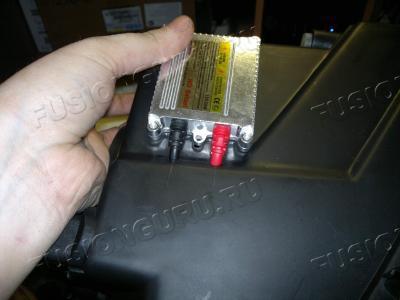

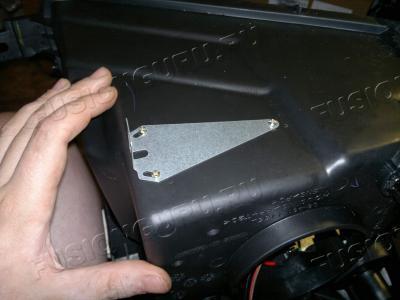

Разметил отверстия, просверлил, примерил

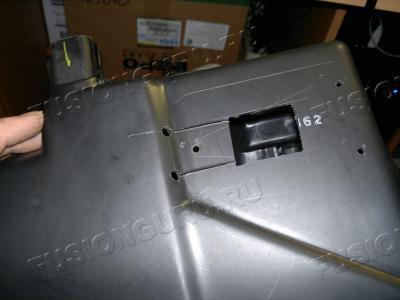

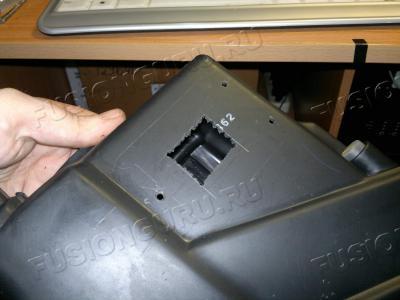

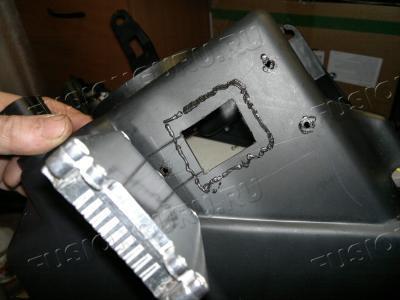

Вырезал окошко для игнитора


Сделал пару отверстий для проводов и прорезал ножом к ним канавки, чтобы отогнуть кусок фары и вставить туда провода.


Получилось так

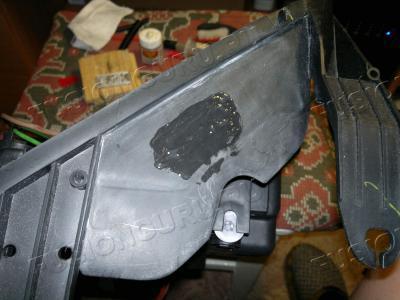

Для изоляции намазал герметика


Скрутил и сжал всю конструкцию

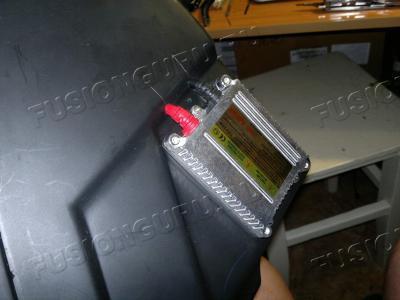

Результат


Все разъемы я удалил. Провода соединил напрямую пайкой.

Продолжение следует

Аватара пользователя

КСМ
Сообщения: 622
Зарегистрирован: 02 мар 2010, 22:53
Полное имя: Сергей
Год выпуска: 2008
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Коми, г.Вуктыл

Re: Баальшой проект

#6 Сообщение КСМ » 28 ноя 2011, 20:37

*Casper* писал(а):Решено было разместить снаружи
Пошёл по пути Форда :yes: , у меня тоже блоки снизу корпуса фар размещены.
Я так люблю свою страну и ненавижу государство...

Аватара пользователя

fidel1970
Администратор
Сообщения: 28712
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Баальшой проект

#7 Сообщение fidel1970 » 28 ноя 2011, 20:53

КСМ, греюцца?
Я хотел спросить, есть ли какая-нибудь прокладка между корпусом фары и блоком розжига?
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

КСМ
Сообщения: 622
Зарегистрирован: 02 мар 2010, 22:53
Полное имя: Сергей
Год выпуска: 2008
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Коми, г.Вуктыл

Re: Баальшой проект

#8 Сообщение КСМ » 29 ноя 2011, 20:04

fidel1970 писал(а):КСМ, греюцца?
Дим, дак я откель знаю, фары светят и ладно. Фару снимал когда, даже внимания не обратил на наличие прокладки, но на вскидку - ничего такого не заметил.
Я так люблю свою страну и ненавижу государство...

Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#9 Сообщение *Casper* » 30 ноя 2011, 09:20

Прокладка есть.
По периметру оригинального блока есть канавка, в которой находится резиновая прокладка. В самой фаре вырезано отверстие, там разъемы блока. но сам блок прикручен к фаре, та прокладка исключительно для герметичности. Снаружи ее не видно

Аватара пользователя

fidel1970
Администратор
Сообщения: 28712
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Баальшой проект

#10 Сообщение fidel1970 » 30 ноя 2011, 09:46

Ещё вопросы...
Как будет влиять на установленные непосредственно в фару блоки розжига, игниторы наша фьюжиковская тряска?
Может резиновые проставки-амортизаторы будут не лишними?

Добавлено спустя 2 минуты 37 секунд:
И ещё, до кучи...
Из четырёх вениляционных отверстий в фаре открыты только два, может быть стоит и остальные открыть?
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#11 Сообщение *Casper* » 30 ноя 2011, 09:48

fidel1970, испытание подобная установка прошла успешно. У мну уже давно работают такие фары.

Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#12 Сообщение *Casper* » 11 дек 2011, 00:07

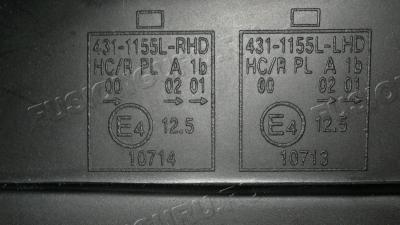

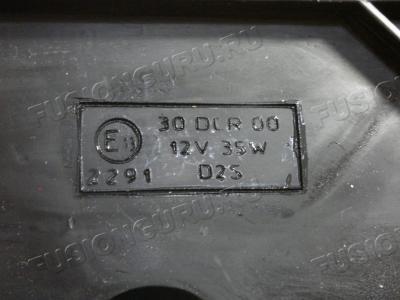

Новая маркировка фары

Аватара пользователя

fidel1970
Администратор
Сообщения: 28712
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Баальшой проект

#13 Сообщение fidel1970 » 11 дек 2011, 00:10

*Casper* писал(а):Новая маркировка фары
Каспер, ты уже ИЧП образовал? :eek:
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#14 Сообщение *Casper* » 11 дек 2011, 00:19

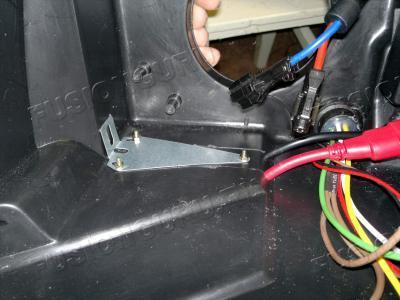

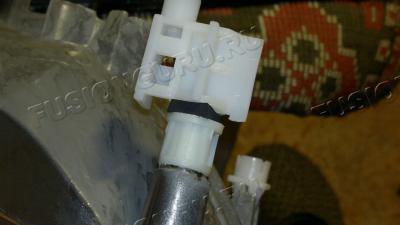

Для продолжения избавимся от дребезга отражателя. DEPO вообще славится дребезгами

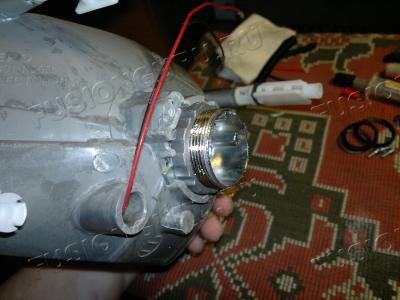

Теперь ставим в отражатель основной модуль будующей фары


Крепим его с обратной стороны

Провод - это питание шторки

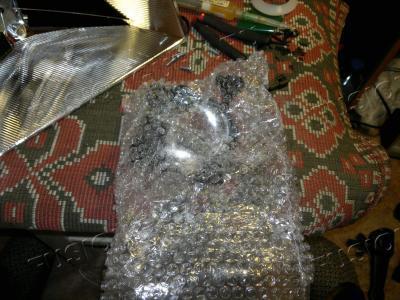

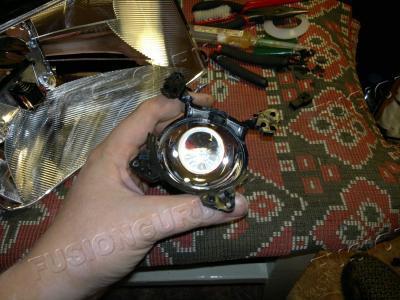

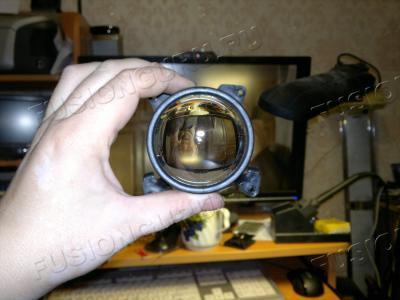

Достаем из заветной коробочки линзу


Эх красивая

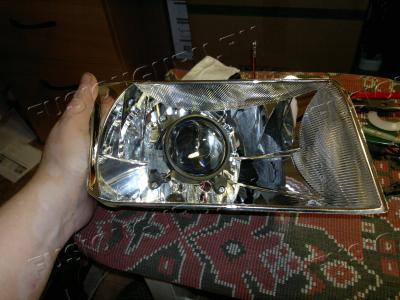

Крепим линзу на модуль


Продолжение следует...
Добавлено спустя 34 секунды:
fidel1970 писал(а):Каспер, ты уже ИЧП образовал? :eek:
Только клише заказал :)

Аватара пользователя

Puwistiy
Сообщения: 4004
Зарегистрирован: 16 окт 2011, 14:15
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Откуда: МО

Re: Баальшой проект

#15 Сообщение Puwistiy » 11 дек 2011, 00:19

ух ты, мне такое же надо. Эт я про маркировку если что.
Последний раз редактировалось Puwistiy 11 дек 2011, 00:34, всего редактировалось 1 раз.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28712
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Баальшой проект

#16 Сообщение fidel1970 » 11 дек 2011, 00:25

Puwistiy писал(а):ух ты, мне такое же надо.
Записывайся в очередь. :)
*Casper* писал(а):Только клише заказал
Дык там выпуклое клише надо, а у тебя... впуклое. :rolleyes:

Добавлено спустя 2 минуты 25 секунд:
*Casper* писал(а):избавимся от дребезга отражателя
Вот сколько уже отражателей повидал и у всех это соединение разное... :mda:
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#17 Сообщение *Casper* » 11 дек 2011, 00:31

fidel1970 писал(а):Дык там выпуклое клише надо, а у тебя... впуклое. :rolleyes:
С 2006г хелла ваще наклейками обходится. А куда клишет это клише - не важно.
Puwistiy писал(а):ух ты, мне такое же надо.
Дык зачем дело стало? Хочешь смету? Враз раздумаешь :)

Аватара пользователя

fidel1970
Администратор
Сообщения: 28712
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Баальшой проект

#18 Сообщение fidel1970 » 11 дек 2011, 00:34

*Casper* писал(а): Хочешь смету? Враз раздумаешь
Э, ты чо потенциальных клиентов отгоняешь? ЧП-шник, блин. :D
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

Puwistiy
Сообщения: 4004
Зарегистрирован: 16 окт 2011, 14:15
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Откуда: МО

Re: Баальшой проект

#19 Сообщение Puwistiy » 11 дек 2011, 00:36

:lol:

Аватара пользователя

Автор
*Casper*
Руководитель
Сообщения: 40825
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Баальшой проект

#20 Сообщение *Casper* » 11 дек 2011, 00:38

fidel1970 писал(а):Вот сколько уже отражателей повидал
Спокойно, это вариант ДЕПО мэйдин тайвань, чуть чуть похожий - ДЕПО - мэйдин никто и нигде.
В хелле там резинки.
Других пока не видел.

Сегодня лепил фары крайслеру. Вот что мну понравилось - захотел - поставил ручной корректор, не захотел - выкрутил и вставил автомат или еще чего. Втыкается как лампочка Н11. И сам рефлектор демпфирован. Даже с оторванным корректором не получается его резко водить. То есть он падает мягко и не дрыгается.
fidel1970 писал(а):Э, ты чо потенциальных клиентов отгоняешь? ЧП-шник, блин. :D
Ну дак. Потратишься, а клиент сбежит с такими :eek: глазами.
Не, надо заранее согласовывать.

Ответить

Вернуться в «Ремзона :: Очумелые ручки»
