Хммм.... а смысл?

Ездить пристегнутым со светом

[fidel1970]

Ездить пристегнутым со светом

Неуверен, что это параллелить так необходимо, но вариант с застёжкой ремня возьму на заметку...
kenosa, спасибо за идею.

[Сергейsp]

Хммм.... а смысл?

Ездить пристегнутым со светом

Застегнуть можно минуя тело

[maxs-vd]

Так 11 вывод тянет лампы ПТФ?
Что-то мне идея с ПТФ больше нравится, но чтоб и лампы штатные остались.
Если ещё кто более подробно схемку нарисует, то я пока есть время себе тоже организую По описанию Shturman, вроде всё понятно но боюсь ошибиться, массу я возьму с щитка приборов.

[maxs-vd]

Так реле взял пятиконтактное, два диода IN5408
Предварительно уже передумал вариант подключения
Итак на 85 ногу беру питание с 4 вывода, 86 ногу запитываю на ручник (мне так больше нравится) 87 ногу подключаю к 3 выводу и самое главное от куда взять питание на штатные ПТФ? или протянуть к 30 ноге силовой провод с другого места?

Добавлено спустя 1 час 54 минуты:
Полез подключать силовое питание на седьмой вывод....

[kenosa]

Здравствуйте! Очень приятно, что моя работа хоть кому-то понравилась.
О смысле. Повторюсь, что вариант с ремнем для тех, кто пристёгивается не задумываясь, машинально. Эта схема добросовестно работает у меня с середины прошлого лета. Она мне нравится потому, что я вообще не вспоминаю о свете и у меня есть возможность отключать его во время, когда в нём нет необходимости, например, за городом на просёлочных дорогах. Другие схемы в этом отношении не такие удобные.
О фотках. На этой неделе я не смогу сделать снимки, а вот на следующей постараюсь. Если кому-то понадобится, то смогу сделать карандашные наброски.

[maxs-vd]

Что-то я не в курил, у меня ПТФ горят когда ручник натянут, а как отпускаю тухнут....

Добавлено спустя 41 минуту 46 секунд:
В общем проблема, вариант чтоб всегда горели ПТФ меня не устраивает, а так не получается организовать правильно. С ручником разобрался, но тогда другая проблема ПТФ горят всегда хоть и когда переключаешь на габариты БСФ вариант Shturman, действительно простой но тоже всегда будут гореть или ПТФ или габариты остаётся вариант kenosa, но без фотографий не могу сообразить как так получилось сделать...

Добавлено спустя 1 час 48 минут 37 секунд:
Подсоединил по варианту Shturman, только завтра добавлю ещё одну релюху для отключения при натянутом ручнике, а так всё работает, питание взял с седьмого вывода.

[buy_val]

Я по-моему писал, как то одно время ездил с дальнобойщиками, и один раз прокатился (4 суток) на амерекосе -Интернешинал. Так вот у них штатно включение ближнего происходит автоматом после снятия с ручника.
Тогда я был удивлен и в то же время восхищен таким решением.

[kenosa]

Здравствуйте!





Добавлено спустя 16 минут 42 секунды:
Вот такая нехитрая конструкция. Вообще-то первоначально я задумывал разобрать замок ремня и вместо геркона вмонтировать внутрь пару контактов. Это самый лучший вариант. Однако я побоялся это делать из-за пиротехнического устройства. Я обращался с вопросом на форум, но никто не решился ответить.

[fidel1970]

но никто не решился ответить.

Ну, так никто до этого и не додумался...

[SAnat]

Спасибо за схему! Фьюжен приобрел недавно. И уже задумался о реализации евросвета или ДХО (пока выбираю во что податься).

Нашел на вашем сайте в базе знаний статью Предохранители и реле (http://www.fusionguru.ru/articles/elekt ... i_rele.htm).

Там есть релешка "R1 40 Реле отключения головных фар (разрешает или запрещает от зажигания включаться фарам)"

У себя проверил стоит такая. Снимал прорбовал с ней и без нее. Фары не отключаются.

Уже погуглил , поискал у вас на форуме , на форуме фьюженклаба, нигде нет понятного описания, что она дает.

И возникает вопрос зачем вообще это реле ?

[*Casper*]

SAnat, а габариты без нее горят?

[SAnat]

SAnat, а габариты без нее горят?

Специально сейчас проверил еще раз , с релюшкой и без, разницы никакой.

И фары и габариты (спереди и сзади) и дальний свет горят. При отключении зажигания гаснет дальний свет и габариты в обоих случаях.

Может она влияет на программируемое включение дальнего света на некоторое время (пару минут дойти и открыть гараж), в инструкции есть такая фича, но ее не проверял, этот функционал мне не нужен.

Вообще в моей комплектации нет автосвета - режима AUTO на переключателе фар (приглушение дальнего света в зависимости от освещенности). Так что и это отпадает.
Зачем же ставят это реле в самую низкую комлектацию ума не приложу.
Не понимаю, что тогда делает эта реле .

[fidel1970]

в инструкции есть такая фича

Это провожалка. Проверить элементарно. Передёрни переключалку быстро - вкл./выкл. Фарки загорятся и через 30 сек. потухнут...

Добавлено спустя 35 секунд:
А, забыл сказать... ключик из замка вытащи.

Добавлено спустя 4 минуты 41 секунду:

первоначально я задумывал разобрать замок ремня и вместо геркона вмонтировать внутрь пару контактов. Это самый лучший вариант. Однако я побоялся это делать из-за пиротехнического устройства.

В замке нет пиротехнического устройства. Оно на катушку ремня подключено...

Я пытался разобрать подобный замок. Разбирается относительно легко - собирается труднее...
Купил такой же геркон, а равно и магнитики маленькие приобрёл.
Буду шаманить тож... благо друг Каспер предусмотрительно проводок от ДХО проложил.

[SAnat]

Это провожалка. Проверить элементарно. Передёрни переключалку быстро - вкл./выкл. Фарки загорятся и через 30 сек. потухнут...

Спасибо за разъяснение.

Решил я делать таки евросвет, от ДХО отговорили. Знакомые покупали ДХО, разочаровались в нем во первых у них выгорать начали светодиоды со временем а их менять морока и ГИБДД придерается бывает.

Диод Шоттки нашел, а вот реле нигде не найду.
Кроме того не понятно какое нужно, в инструкции не указаны параметры реле. Я полагаю надо искать 12V 40А ?

[fidel1970]

в нем во первых у них выгорать начали светодиоды со временем а их менять морока

Ну, дык праильно...
Ежели покупать, то не кетай, а настоящий дойчланд - http://www.fusionguru.ru/forum/viewtopi ... 77#p115177

[*Casper*]

В замке нет пиротехнического устройства. Оно на катушку ремня подключено...

Ты больше никому это не скажи. А то я тебе пиропатрон на замке покажу

Я полагаю надо искать 12V 40А ?

Любое вообще, там току 200 мА максимум. Можно и герконовое всандалить, я с таким года полтора проездил, пока линзы не поставил нормальные, с тех пор перешел на ДХО.

Кстати, китайские - да, ломаются и синие, а вот нормальные германские светят превосходно и ресурс реальный. Правда и цена совсем не 3000

[fidel1970]

*Casper*, показывай пиропатрон в замке!!! Я его там не нашёл!!!

[*Casper*]

*Casper*, показывай пиропатрон в замке!!! Я его там не нашёл!!!

Странно, фигово искал видно

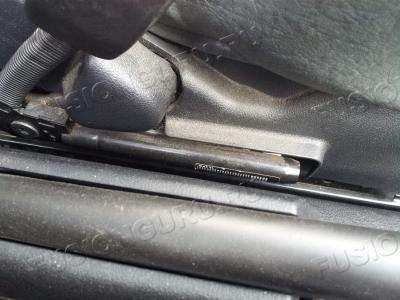

Тросики

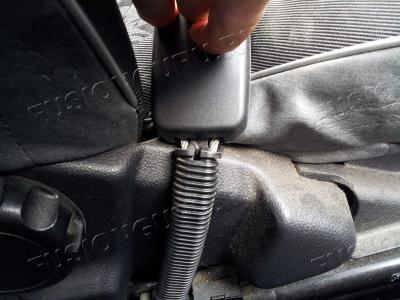

Пиропатрон


А катушку я как-то разбирал - вполне обычная без наворотов катушка.

[fidel1970]

Пиропатрон видел... тросики... не видел.

Теперь всё понятно. Я был неправ!
