Помогите. какая трубка ГУРа обратка на рейке?

Модератор: Техмодераторы


Автор
zer_x
Сообщения: 6
Зарегистрирован: 04 мар 2013, 18:15
Полное имя: Вадим
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Помогите. какая трубка ГУРа обратка на рейке?

#1 Сообщение zer_x » 04 мар 2013, 19:13

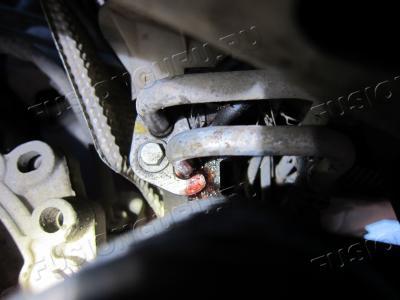

Товарищи. Помогите определить какая трубка ГУРа на рейке высокого давления, а какая обратка. подтёки на нижней трубке.

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 12792
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Помогите. какая трубка ГУРа обратка на рейке?

#2 Сообщение Сергейsp » 04 мар 2013, 19:26

Верхняя обратка.
Делай, что до́лжно... И будь, что будет.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Помогите. какая трубка ГУРа обратка на рейке?

#3 Сообщение fidel1970 » 04 мар 2013, 19:28

Боюсь ошибиться, но вроде на фото верхняя обратка... :mda:

Материал по теме - http://www.fusionguru.ru/forum/viewtopi ... 182#p71182

http://www.fusionguru.ru/forum/viewtopi ... 497#p64497


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)


Автор
zer_x
Сообщения: 6
Зарегистрирован: 04 мар 2013, 18:15
Полное имя: Вадим
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Помогите. какая трубка ГУРа обратка на рейке?

#4 Сообщение zer_x » 04 мар 2013, 19:53

Народ. А не вкурсе сама трубка (железния скоба)


входа в рейку одинакового диаметра? Вопрос дурацкий конечно, просто заказал походу я не ту. Так если они одинаковые, может заменить только этот участок. Простите если бред пишу.

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 12792
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Помогите. какая трубка ГУРа обратка на рейке?

#5 Сообщение Сергейsp » 04 мар 2013, 19:57

Смотри сам, 3А713 обратка, 3А719 высокого, не похожи :(

Делай, что до́лжно... И будь, что будет.


Автор
zer_x
Сообщения: 6
Зарегистрирован: 04 мар 2013, 18:15
Полное имя: Вадим
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Помогите. какая трубка ГУРа обратка на рейке?

#6 Сообщение zer_x » 04 мар 2013, 20:18

Согласен. вот что нашёл в сети. высокого давления http://форд96.рф/uploadedFiles/eshopima ... 003593.jpg . она совсем не похожа на ту что течёт. может ошибаюсь? вот обратка http://www.fusionguru.ru/images/photoal ... 800p_c.jpg


timoha-07
Сообщения: 9611
Зарегистрирован: 18 апр 2012, 19:53
Полное имя: Юрец
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Климатика: Кондиционер
Люк на крыше: Есть
Откуда: Ярцево@Пенза

Re: Помогите. какая трубка ГУРа обратка на рейке?

#7 Сообщение timoha-07 » 04 мар 2013, 20:23

zer_x писал(а):Народ. А не вкурсе сама трубка (железния скоба)...


входа в рейку одинакового диаметра? Вопрос дурацкий конечно, просто заказал походу я не ту. Так если они одинаковые, может заменить только этот участок. Простите если бред пишу.
Заказ то оплачен? Если да то диаметры трубок одинаковы. Обратка на фото нижняя :)
сама трубка (железния скоба).
а это про трубку на фото, или о той скобе что зажимает трубки?
Чемергес табакеевич и хранитель йода.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Помогите. какая трубка ГУРа обратка на рейке?

#8 Сообщение fidel1970 » 04 мар 2013, 20:25

timoha-07 писал(а):Обратка на фото нижняя
На каком фото? Юр, давай лучше пальцем ткни... чтоб непоняток не было.


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)


timoha-07
Сообщения: 9611
Зарегистрирован: 18 апр 2012, 19:53
Полное имя: Юрец
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Климатика: Кондиционер
Люк на крыше: Есть
Откуда: Ярцево@Пенза

Re: Помогите. какая трубка ГУРа обратка на рейке?

#9 Сообщение timoha-07 » 04 мар 2013, 20:31


На нижнем фото цвета меди :)
Прижимная скоба ( та что зажимает трубки в рейке), при снятии трубок - остается на подаче.
Чемергес табакеевич и хранитель йода.


Автор
zer_x
Сообщения: 6
Зарегистрирован: 04 мар 2013, 18:15
Полное имя: Вадим
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Помогите. какая трубка ГУРа обратка на рейке?

#10 Сообщение zer_x » 04 мар 2013, 20:33

Да и по схеме трубка 3А719 высокого давления поставляется с приваренным треугольным держателем и впаяна в верхнюю часть, а вот обратка 3А713 вставляется ниже. ну это визуально на схеме.


timoha-07
Сообщения: 9611
Зарегистрирован: 18 апр 2012, 19:53
Полное имя: Юрец
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Климатика: Кондиционер
Люк на крыше: Есть
Откуда: Ярцево@Пенза

Re: Помогите. какая трубка ГУРа обратка на рейке?

#11 Сообщение timoha-07 » 04 мар 2013, 20:35

"треугольный держатель" не приварен, свободно болтается на трубке.Но не съемный :) под обратку на том держателе прорезь а не отверстие...
Чемергес табакеевич и хранитель йода.


Автор
zer_x
Сообщения: 6
Зарегистрирован: 04 мар 2013, 18:15
Полное имя: Вадим
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Помогите. какая трубка ГУРа обратка на рейке?

#12 Сообщение zer_x » 04 мар 2013, 20:43

Пока думал, уже ответили на мой вопрос :). получается обратка нижний шланг и заказал всё верно. Теперь ждать 2-3 недели. Теперь вопрос с заменой. Лучше целиком менять весь шланг али поменять только этот участок магистрали, а остальное положить прозапас?

Добавлено спустя 4 минуты 54 секунды:
приварен или нет честно не знаю, так как не снимал. Точнее ключом не удобно было подлезть чтоб открутить и вытащить для дальнейшего осмотра.


timoha-07
Сообщения: 9611
Зарегистрирован: 18 апр 2012, 19:53
Полное имя: Юрец
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Климатика: Кондиционер
Люк на крыше: Есть
Откуда: Ярцево@Пенза

Re: Помогите. какая трубка ГУРа обратка на рейке?

#13 Сообщение timoha-07 » 04 мар 2013, 20:43

Если с "быстросъемом" нет проблем, то "расчиняйте" новую магистраль меняйте неисправное, а неиспользованое на склад. А за две - три недели поломанную трубку блин...неспеша, бухаючи, на коленке б свояли..и не так дорого.
Чемергес табакеевич и хранитель йода.


Автор
zer_x
Сообщения: 6
Зарегистрирован: 04 мар 2013, 18:15
Полное имя: Вадим
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Помогите. какая трубка ГУРа обратка на рейке?

#14 Сообщение zer_x » 04 мар 2013, 20:53

Всем огромное спасибо за ответы. Может кому ещё пригодится.

Аватара пользователя

buy_val
Сообщения: 2552
Зарегистрирован: 12 янв 2010, 22:28
Полное имя: Валерий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Откуда: 197

Re: Помогите. какая трубка ГУРа обратка на рейке?

#15 Сообщение buy_val » 07 мар 2013, 14:41

timoha-07 писал(а):новую магистраль меняйте неисправное, а неиспользованое на склад.
Юрец, лучше наверное поставить новое, а старое разобрать и что пригодно на склад, а трубку в ремонт или паять варить...
Как показывает практика из этого узла больше ничего не ламается, поэтому в след раз придется все равно лезть до этой трубки.


timoha-07
Сообщения: 9611
Зарегистрирован: 18 апр 2012, 19:53
Полное имя: Юрец
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Климатика: Кондиционер
Люк на крыше: Есть
Откуда: Ярцево@Пенза

Re: Помогите. какая трубка ГУРа обратка на рейке?

#16 Сообщение timoha-07 » 07 мар 2013, 19:45

Валерий, в том-то и "фича", дядьки свято верят во все новое...(а свои руки чтоб добыть бабло - на которое купить сделанное не своими руками (и за бабло) :D )
Чемергес табакеевич и хранитель йода.


alexqwest
Сообщения: 10
Зарегистрирован: 28 авг 2013, 14:13
Полное имя: Алексей
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Помогите. какая трубка ГУРа обратка на рейке?

#17 Сообщение alexqwest » 28 авг 2013, 14:29

zer_x писал(а):Согласен. вот что нашёл в сети. высокого давления http://форд96.рф/uploadedFiles/eshopima ... 003593.jpg . она совсем не похожа на ту что течёт. может ошибаюсь? вот обратка http://www.fusionguru.ru/images/photoal ... 800p_c.jpg
Добавлено спустя 3 минуты 56 секунд:
alexqwest писал(а):
zer_x писал(а):Согласен. вот что нашёл в сети. высокого давления http://форд96.рф/uploadedFiles/eshopima ... 003593.jpg . она совсем не похожа на ту что течёт. может ошибаюсь? вот обратка http://www.fusionguru.ru/images/photoal ... 800p_c.jpg
парни подскажите плиз на втором рисунке со шлангом это обратка или выс давления

Аватара пользователя

Mettler
Сообщения: 737
Зарегистрирован: 01 апр 2013, 21:30
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Омск

Re: Помогите. какая трубка ГУРа обратка на рейке?

#18 Сообщение Mettler » 28 авг 2013, 20:36

alexqwest писал(а):парни подскажите плиз на втором рисунке со шлангом это обратка или выс давления
http://www.fusionguru.ru/images/photoal ... 800p_c.jpg - если этот рисунок, то это трубка обратки.


alexqwest
Сообщения: 10
Зарегистрирован: 28 авг 2013, 14:13
Полное имя: Алексей
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Помогите. какая трубка ГУРа обратка на рейке?

#19 Сообщение alexqwest » 28 авг 2013, 21:58

Mettler писал(а):
alexqwest писал(а):парни подскажите плиз на втором рисунке со шлангом это обратка или выс давления
http://www.fusionguru.ru/images/photoal ... 800p_c.jpg - если этот рисунок, то это трубка обратки.
а мне какой то валера в паритете навялил по схеме что это высокого давления.я его не послушал и заказал нижнюю обратку

Аватара пользователя

Ugloed
Сообщения: 23
Зарегистрирован: 02 мар 2013, 17:54
Полное имя: Cерж
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Вичуга
Контактная информация:

Re: Помогите. какая трубка ГУРа обратка на рейке?

#20 Сообщение Ugloed » 23 сен 2013, 21:39

а одну эту трубкуИзображение отдельно без шланга приобресть возможно (кроме разборок)?
А то сегодня заходил в магазин, интересовался что-почём. На заказ только вся магистраль за 6700 деревянных. Один чёрт я трубку только вытащу и подлечу страдальца, остальное будет валяться.
