Подсветка замка зажигания

#1 Сообщение LipSer » 06 дек 2010, 13:59

Идея...
История...
Давно была такая идея, и вот наконец то сделал:

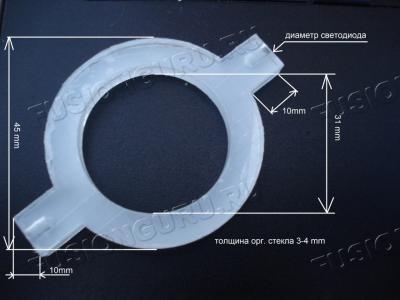

У знакомого, который работает в рекламной фирме, нашел орг. стекло и вырезал на специальном станке вот такую штукенцию

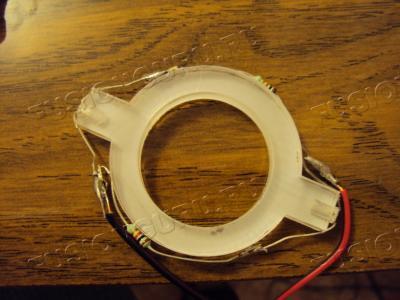

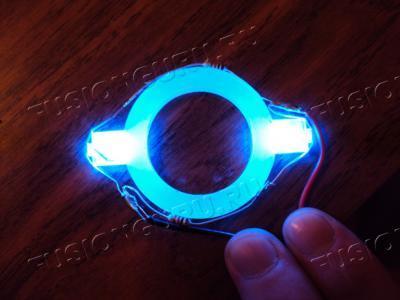

подсоединил 2 светодиода, по 3В с диаметром в 2мм, сопротивление можно взять 1,5- 2кОм. Светодиоды на кончиках сточил для увеличения угла рассеивания света. Питание подключил от плафона.

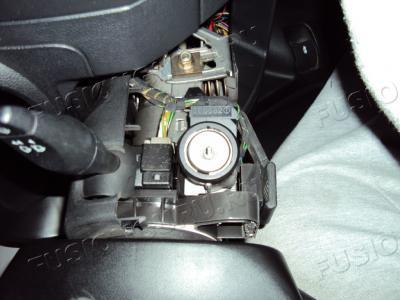

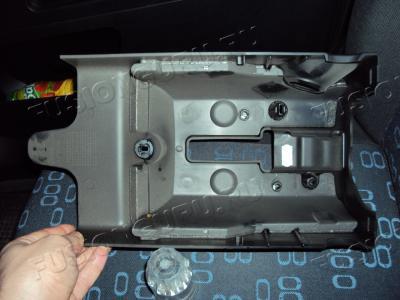

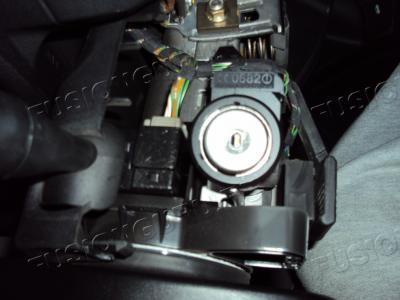

все это аккуратно поставил сюда

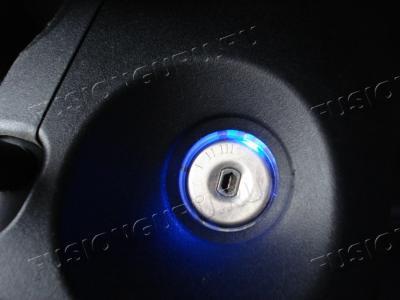

и вот что получилось

Ну вот и всё
:hat:
Последний раз редактировалось LipSer 17 мар 2011, 09:37, всего редактировалось 5 раз.
Причина: Подправил ссылки на рисунки из альбома.
Жизнь хороша, когда едешь не спеша.

Аватара пользователя

Doc Brown
Супермодератор
Сообщения: 17893
Зарегистрирован: 11 янв 2010, 09:50
Полное имя: Дмитрий
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Лопнувшая

Лирика: Подсветка замка зажигания

#2 Сообщение Doc Brown » 06 дек 2010, 14:18

LipSer,
Поздравляю! Очень интересный материал и красивая работа!!! :super:
Наша цель - наносить пользу и причинять добро!

"Come on, you apes! You wanna live forever?" (c)

Аватара пользователя

fidel1970
Администратор
Сообщения: 28700
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка замка зажигания

#3 Сообщение fidel1970 » 06 дек 2010, 14:28

Красиво, согласен!
+100 за работу! :bravo:

А про косячки расскажешь? ;)
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

Doc Brown
Супермодератор
Сообщения: 17893
Зарегистрирован: 11 янв 2010, 09:50
Полное имя: Дмитрий
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Лопнувшая

Re: Подсветка замка зажигания

#4 Сообщение Doc Brown » 06 дек 2010, 14:57

Сделана статья: /go.php?url=http://www.fusionguru.ru/articles.php?article_id=131
Наша цель - наносить пользу и причинять добро!

"Come on, you apes! You wanna live forever?" (c)

Аватара пользователя

Автор
LipSer
First from Canada (QC)
Сообщения: 1995
Зарегистрирован: 14 фев 2010, 12:14
Полное имя: Сергей
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Кондиционер
Откуда: Канада

Re: Подсветка замка зажигания

#5 Сообщение LipSer » 06 дек 2010, 16:19

Всем спасибо, рад стараться, Каспер спасибо за редактирование фоток, я не додумался так сделать. :o
fidel1970 писал(а):Красиво, согласен!
+100 за работу! :bravo:

А про косячки расскажешь? ;)
Не понял, какие косяки? :scare:
Жизнь хороша, когда едешь не спеша.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28700
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка замка зажигания

#6 Сообщение fidel1970 » 06 дек 2010, 17:16

Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

Автор
LipSer
First from Canada (QC)
Сообщения: 1995
Зарегистрирован: 14 фев 2010, 12:14
Полное имя: Сергей
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Кондиционер
Откуда: Канада

Re: Подсветка замка зажигания

#7 Сообщение LipSer » 06 дек 2010, 17:55

Ну так я же написал что все хорошо, ошибок - нет http://www.fusionguru.ru/forum/viewtopic.php?p=43978#
а пятна конденсата думаю ликвидировать, только не знаю еще чем, или двухсторонним белым скотчем или каким то белым легко снимающемся клеем, белое- чтоб свет лучше отражал, а скотч или клей - для того чтоб влага там не скапливалась.
Ну собственно и все с косяками, я думал сразу ставить на двухсторонний скотч, только не было его под рукой в момент колдовства, и кольцо из орг. стекла и так неплохо держится так что при установки подсветки я не поставил его, о чем жалею.
Жизнь хороша, когда едешь не спеша.

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 13107
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Подсветка замка зажигания

#8 Сообщение Сергейsp » 06 дек 2010, 18:05

Полезная вещь :hat: , особенно когда в течении дня на разных авто, то слева ключ, то справа :)
Делай, что до́лжно... И будь, что будет.

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40709
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Подсветка замка зажигания

#9 Сообщение *Casper* » 06 дек 2010, 20:03

LipSer писал(а):Каспер спасибо за редактирование фоток, я не додумался так сделать.
это не я :o
сергейsp писал(а):Полезная вещь
Тоже захотел.
Надо только стекло найти...

Аватара пользователя

Автор
LipSer
First from Canada (QC)
Сообщения: 1995
Зарегистрирован: 14 фев 2010, 12:14
Полное имя: Сергей
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Кондиционер
Откуда: Канада

Re: Подсветка замка зажигания

#10 Сообщение LipSer » 06 дек 2010, 22:21

*Casper* писал(а):
LipSer писал(а):Каспер спасибо за редактирование фоток, я не додумался так сделать.
это не я :o
сергейsp писал(а):Полезная вещь
Тоже захотел.
Надо только стекло найти...
Я подумал что это ты.
А орг.стекло без проблем найдется в канторах что занимаются наружной рекламой, за 2 литра пива мне с радостью отрезали 2 бублика, один на 3мм а другой на 4мм ;)
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Жизнь хороша, когда едешь не спеша.

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40709
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Подсветка замка зажигания

#11 Сообщение *Casper* » 06 дек 2010, 22:37

LipSer писал(а):А орг.стекло без проблем найдется в канторах
вполне возможно. Тем более что визит туда надо нанести с ближайшей зарплаты.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28700
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Подсветка замка зажигания

#12 Сообщение fidel1970 » 07 дек 2010, 06:24

А может красное стекло использовать?
Или жёлтое...
Два велосипедных катафота не подойдут?
Там и рассеиватель уже оттиснут. ;)
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40709
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Luxury
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Подсветка замка зажигания

#13 Сообщение *Casper* » 07 дек 2010, 08:10

fidel1970 писал(а):А может красное стекло использовать?
Или жёлтое...
Вся подстветка зеленая, а стекло красное??? Не айс будет.


mazepa2000
Сообщения: 595
Зарегистрирован: 07 мар 2014, 20:37
Полное имя: Мазепа Александр Михайлович
Автомобиль: FFn Core
Двигатель: 1.6 Дизель
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Нет
Люк на крыше: Есть
Откуда: Волгоград

Подключение подсветки замка зажигания.

#14 Сообщение mazepa2000 » 08 ноя 2014, 14:59

Мужики,куда подключить подсветку?
http://www.fusionguru.ru/articles/tunin ... igania.htm
Тут подключают на плафон. Где точки подключения? Модет есть еще варианты,куда подключить?

Аватара пользователя

Rokin
Сообщения: 954
Зарегистрирован: 04 мар 2011, 19:13
Полное имя: Eduard
Автомобиль: FFn Comfort
Двигатель: 1.4 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2010- 11
Климатика: Климат-контроль
Откуда: Ukraine

Re: Подключение подсветки замка зажигания.

#15 Сообщение Rokin » 09 ноя 2014, 11:05

mazepa2000 писал(а):Мужики,куда подключить подсветку?
http://www.fusionguru.ru/articles/tunin ... igania.htm
Тут подключают на плафон. Где точки подключения? Модет есть еще варианты,куда подключить?
Легко, просто и не сильно углубляясь в электросхемы для дополнительной подсветки либо ног, либо определенных мест... Снимается пластиковая накладка левой передней стойки. Там проходят провода с плафона на ГЭМ. Для корректной работы использовать два самых тонких провода 0.35 мм2- оранжево-голубой и черно-голубой, а не брать корпус с кузова автомобиля. Можно подключиться к самому плафону используя два крайних провода. Черный с синей полосой на минус.
