Фиксация рубашки троса ручного тормоза

#1 Сообщение дедавова » 02 сен 2012, 10:21

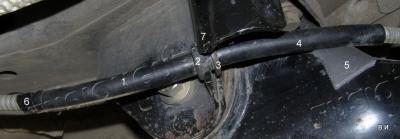

На фото 1 показано правильное положение рубашки троса ручника в фиксирующей проушине (возле правого заднего колеса.



7. Проушина для фиксации троса
2. Резиновая втулка
3. Резиновое кольцо
1 и 4 Резиновые трубки
5. Эластичный самоклеющийся материал
Фиксация рубашки троса в проушине происходит за счет поджатия трубками фиксирующих втулки и кольца непосредственно в проушине. Однако трубки, даже плотно посаженные имеют тенденцию к освобождению и появляющиеся зазоры приводят к болтанке жесткого троса в проушине.Однако по имеющимся сообщениям и личному опыту это крепление не столь уж надежно и в процессе эксплуатации характеризуемый узел преобретает следующий вид (фото. 2).



Рубашка троса становится подвижной, что приводит к стукам, хорошо прослушивающимся в салоне. Больших бед это не сулит, но дискомфорт имеет место.
Что я сделал? Да как обычно - подклеил эластичного материала на втулку и подмотал изоляции на трубку - чтоб не елозила
Последний раз редактировалось дедавова 02 сен 2012, 12:34, всего редактировалось 5 раз.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Фиксация троса ручного тормоза

#2 Сообщение fidel1970 » 02 сен 2012, 10:25

Ага, есть такое дело...


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

sansan
Сообщения: 898
Зарегистрирован: 11 авг 2010, 00:01
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Откуда: Санкт-Петербург

Re: Фиксация троса ручного тормоза

#3 Сообщение sansan » 02 сен 2012, 10:34

А где фото?
Прошу прощения, все загрузилось.
FFn N2 1.4 мкп

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Фиксация троса ручного тормоза

#4 Сообщение fidel1970 » 02 сен 2012, 10:42

дедавова писал(а):На фото 1 показано правильное положение троса ручника в фиксирующей проушине

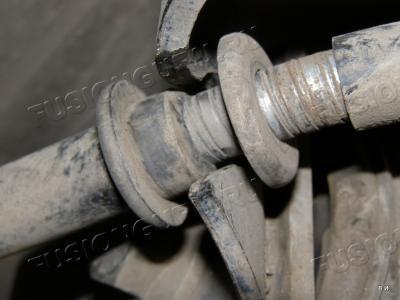

Правильное-то оно правильное... вот тут тоже правильное, но трос растянут.



Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
дедавова
Сообщения: 1378
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация троса ручного тормоза

#5 Сообщение дедавова » 02 сен 2012, 10:44

Дайте автору топика закончить :)

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Фиксация троса ручного тормоза

#6 Сообщение fidel1970 » 02 сен 2012, 10:48

Извини... :o


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
дедавова
Сообщения: 1378
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация троса ручного тормоза

#7 Сообщение дедавова » 02 сен 2012, 10:55

чТО У МЕНЯ ПОСЛЕ РЕДАКТИРОВАНИЯ ВЫЛЕЗЛА сИСТЕМНАЯ ОШИБКА????

Аватара пользователя

Автор
дедавова
Сообщения: 1378
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация троса ручного тормоза

#8 Сообщение дедавова » 02 сен 2012, 12:31

fidel1970 писал(а):
дедавова писал(а):На фото 1 показано правильное положение троса ручника в фиксирующей проушине
Правильное-то оно правильное... вот тут тоже правильное, но трос растянут.

А это и не видать по фото - просто трубка съехала с насиженного места на оболочке троса. И второе, судя по внешней оболочке (рубашке) троса сказать о ее внутреннем содержании невозможно :) Более того, устройство тросового привода и на велосипеде и на машине выполняется таким образом, что бы рубашка имела фиксированные упоры. То есть она не растягивается в принципе. А трос, да, тот может :(

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Фиксация рубашки троса ручного тормоза

#9 Сообщение fidel1970 » 02 сен 2012, 14:08

дедавова писал(а):судя по внешней оболочке (рубашке) троса сказать о ее внутреннем содержании невозможно
Почему?
Это как раз и есть визуальный звоночек. :)

Растяжение троса (по моему скромному мнению) происходит либо при частых играх в "полицейский разворот", либо при неправильных регулировках зазоров задних тормозных накладок после их замены.
Обратили внимание, наши тормозные колодки задних барабанов имеют одну интересную особенность - полоска металла чуть шире накладки рабочей тормозной поверхности.
Вот как раз этим полумиллиметровым выступом металла колодки и царапают барабан, издавая противный скрип при торможении...
В статье по замене задних колодок есть дополнение о смазке мест контакта...


Но, я склоняюсь сравнять поверхности самих колодок на наждаке...

Возможно, я неправ... :pardon:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
дедавова
Сообщения: 1378
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация рубашки троса ручного тормоза

#10 Сообщение дедавова » 02 сен 2012, 14:20

fidel1970 писал(а):
дедавова писал(а):судя по внешней оболочке (рубашке) троса сказать о ее внутреннем содержании невозможно
Почему?
Это как раз и есть визуальный звоночек. :)

Растяжение троса (по моему скромному мнению) происходит либо при частых играх в "полицейский разворот", либо при неправильных регулировках зазоров задних тормозных накладок после их замены.
Обратили внимание, наши тормозные колодки задних барабанов имеют одну интересную особенность - полоска металла чуть шире накладки рабочей тормозной поверхности.
Вот как раз этим полумиллиметровым выступом металла колодки и царапают барабан, издавая противный скрип при торможении...
В статье по замене задних колодок есть дополнение о смазке мест контакта...


Но, я склоняюсь сравнять поверхности самих колодок на наждаке...

Возможно, я неправ... :pardon:
У рубашки фиксированнные упоры с двух сторон. А вот трос , который ходит внутри работает на растяжение. Поэтому при всем желании рубашку, внешнюю оболочку троса не растянуть при заданной схеме его работы. Рубашка может износиться , заржаветь. Трос в ней может подклиниться. Работа любого тросового привода очень наглядно представлена на современных велосипедах.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Фиксация рубашки троса ручного тормоза

#11 Сообщение fidel1970 » 02 сен 2012, 17:01

дедавова, про работу троса в рубашке я в курсе. ;)

Как понимать твои слова:
дедавова писал(а):У рубашки фиксированнные упоры с двух сторон.
дедавова писал(а):Рубашка троса становится подвижной
Поясни... :hat:

А вообще, я предполагаю, что если в этой проушине для фиксации (а фиксации ли? может просто для удержания?) изобразить именно зажим для "рубашки", то трабла с тросом ручника удастся избежать, имхо.

Готов к полемике. :beer:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
дедавова
Сообщения: 1378
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация рубашки троса ручного тормоза

#12 Сообщение дедавова » 02 сен 2012, 17:34

Удержание = фиксации. Первое слово русское, второе нет. Рубашка вместе с тросом начинает болтаться и стучать. Достаточно разойтись резиновым деталям. Тут вроде всё и без слов понятно - по картинкам

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Фиксация рубашки троса ручного тормоза

#13 Сообщение fidel1970 » 02 сен 2012, 18:02

дедавова писал(а):Удержание = фиксации.
Ну... несовсем.
Возьмём, к примеру, трос капота.
Аналогия та же, согласись.

Так вот, если "рубашку" жёстко зафиксировать в нескольких местах (начало, середина, конец) - то никуда она нафиг с подводной лодки не денется (с). ;)
А если просто удерживать (как пластиковой защёлкой или резиновой муфтой) то ёрзанье её предсказуемо, даже невзирая на обоюдоконечную фиксацию...
Надеюсь, ты понимаешь о чём я?

Я предлагаю жёсткий хомут на трос ручника в месте проушины кузова, по типу как здесь...
... дабы точно закрепить "рубашку" и предотвратить вылетание троса из проушины как факт.


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
дедавова
Сообщения: 1378
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация рубашки троса ручного тормоза

#14 Сообщение дедавова » 03 сен 2012, 12:18

fidel1970 писал(а):
дедавова писал(а):Удержание = фиксации.
Ну... несовсем.
Возьмём, к примеру, трос капота.
Аналогия та же, согласись.

Так вот, если "рубашку" жёстко зафиксировать в нескольких местах (начало, середина, конец) - то никуда она нафиг с подводной лодки не денется (с). ;)
А если просто удерживать (как пластиковой защёлкой или резиновой муфтой) то ёрзанье её предсказуемо, даже невзирая на обоюдоконечную фиксацию...
Надеюсь, ты понимаешь о чём я?

Я предлагаю жёсткий хомут на трос ручника в месте проушины кузова, по типу как здесь...
... дабы точно закрепить "рубашку" и предотвратить вылетание троса из проушины как факт.
Это шаг в нужном направлении. А варианты все же допустимы разные. Я уплотнил шитатную посадку рубашки троса эластичным материалом (что-то вроде пористой резины). Посмотрим через некоторое время как оно ничего будет...

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Фиксация рубашки троса ручного тормоза

#15 Сообщение fidel1970 » 03 сен 2012, 20:10

дедавова, за всё то время пока я "терзаю" всякими доработками и шаманствами свою машинку - меня не покидает чувство, что все автопроизводители находятся в каком-то негласном сговоре...

Казалось бы... ну, что в том сложного и дорогостоящего чтобы лишний болтик прикрутить или там защёлки по уму поставить...
Так ведь нет! Если накладка - так одноразовая, если клипса - то ломающаяся при демонтаже и т.п.
Это прям политика такая - мол нефиг самому в машинку лазить, приезжай в сервис оф.дилера и тебе за денежку всё поменяют.

Кароче, я против этого всего враг народа. Буду и впредь пытаться доводить машину до совершенства (в разумных, конечно, пределах)... собственноручно и с помощью подобных тебе единомышленников. :beer:

Ну, вернёмся к нашим баранам (с)...
дедавова писал(а):Я уплотнил шитатную посадку рубашки троса эластичным материалом
Давай фото, пожалуйста. :yes:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
дедавова
Сообщения: 1378
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация рубашки троса ручного тормоза

#16 Сообщение дедавова » 04 сен 2012, 06:11

Тут главное разумная достаточность. Такой аппарат как Фью довести до совершенства не возможно. Не те конструктивные решения, не те материалы. Это не БМВ и не Ауди к сожалению :(
А фото, пока не могу представить. Вверху, на первом снимке "это эластичное" присутствует. Да масштаб замельчен, увы. Но будет чуточку видно если скачать и увеличить...Да и просто это в исполнении.


papsa17
Сообщения: 18
Зарегистрирован: 17 июн 2013, 12:49
Полное имя: Зыков Павел
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Фиксация рубашки троса ручного тормоза

#17 Сообщение papsa17 » 26 июн 2013, 16:58

Здравствуйте, после замены задних аммортизаторов стал слышен стук где то сзади, съездил в сервис ничего не нашли, все в норме, съездил в другой все посмотрели покатались, сказали менять сайленблоки в балке задней, я их заказал(так пока и лежат :( ), заехал на яму посмотреть как дела с защитой двигателя и снять и увидел этокрепление тросика ручника справа, болталось и стучало, срезал эту резинку надел кусок шланга и закрепил пластиковыми хомутами и тишина :rotate: , стуков сзади нестало :best:
