FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#1 Сообщение brbora » 25 янв 2012, 13:32

Статья в Литературе - Система EGR, осмотр, очистка
Решил заглянуть в систему ЕГР.
Проблем и жалоб на её собственно и нет .
Все делал профилактически и для спознания в каком она состоянии .
И к тому же в новогодние празники было куча свободного времени .
Я сам люблю все ломать и разбирать .
Все это делаю впервые ...
Прежде чем занялся всем этим делом я запася знанием из этих источников :

Изображение Изображение Изображение

Добираться до ЕГР клапана довольно трудоемкое дело . Надо кучу всего демонтировать .
Вот ниже вотографии которые приблизительно отражают этот процесс .
Я заодно по пути поменял тосол .









































Вот дальше фотографии касательно самого ЕГР клапана и его охладителя .













Для хомутов можно использовать любые другие инструменты, но будет неудобно !








Последний раз редактировалось brbora 25 янв 2012, 23:40, всего редактировалось 5 раз.

Аватара пользователя

touluk
Сообщения: 481
Зарегистрирован: 21 май 2011, 01:50
Полное имя: Михаил
Автомобиль: FFn Plus
Двигатель: 1.4 Дизель
Трансмиссия: Роботизированная
Откуда: Strasbourg/Воронеж

Re: FUSION 1.4 TDCI = ЕГР система = очистка ( мого фото )

#2 Сообщение touluk » 25 янв 2012, 14:46

Классный репортаж :hat:

Аватара пользователя

LipSer
First from Canada (QC)
Сообщения: 1995
Зарегистрирован: 14 фев 2010, 12:14
Полное имя: Сергей
Автомобиль: Volvo XC70
Двигатель: 2.5 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2006
Климатика: Двухзонный климат-контроль
Откуда: Канада

Re: FUSION 1.4 TDCI = ЕГР система = очистка ( много фото )

#3 Сообщение LipSer » 25 янв 2012, 21:42

Инфа - супер :hat: ждем еще фотоотчетов, когда будут :)
Жизнь хороша, когда едешь не спеша.


bda1
Сообщения: 143
Зарегистрирован: 20 июн 2011, 01:11
Полное имя: Дима
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#4 Сообщение bda1 » 29 фев 2012, 16:51

+1!Как результат?? :up:

Аватара пользователя

Автор
brbora
Сообщения: 17
Зарегистрирован: 04 ноя 2011, 16:33
Полное имя: Peki
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Климатика: Кондиционер
Откуда: EUROPE

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#5 Сообщение brbora » 29 фев 2012, 17:18

Дышу полными легками ;) !!
Это была профилактика (контроль)... не дожидаться полного засорения .
Нет никакой разницы до и после .


german66
Сообщения: 2
Зарегистрирован: 01 мар 2012, 00:49
Полное имя: Герман
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#6 Сообщение german66 » 01 мар 2012, 00:59

это какой движок в отчете????????????? у меня 1.4 дизель 2003 года части датчиков нет, охладителя тоже!!!!!!!!!температура воздуха совмещена с датчиком МАФ..вроде мое и вроде нет?????????

Аватара пользователя

Автор
brbora
Сообщения: 17
Зарегистрирован: 04 ноя 2011, 16:33
Полное имя: Peki
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Климатика: Кондиционер
Откуда: EUROPE

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#7 Сообщение brbora » 02 мар 2012, 14:18

FORD FUSION 1.4 TDCI
YEAR : 2007 april
VIN : WF0UXXGAJU7E*****
ENGINE : 1.4 L Duratorg TDCi - DV
CC : 1398
PH : 68
KW : 50
ENGINE : F6JB ( 2006 - ) JH
EMISSION : EURO 4
TRANSMISSION : 5 speed manual B5/IB5


Astron
Сообщения: 38
Зарегистрирован: 05 фев 2012, 23:36
Полное имя: Игорь
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#8 Сообщение Astron » 15 май 2012, 00:14

Просмотрел статью по очистке ЕГР, собираюсь себе почистить. Но на моем движке нет датчика температуры подваемого воздуха, как на фото.
вторая фотография моего движка. на патрубке нет такого. машина 1,4 дизель 2002 год.
вопрос: у меня этот датчик отсутствует или реализован в другом? кто знает. подскажите.
У вас нет необходимых прав для просмотра вложений в этом сообщении.


HGM
Сообщения: 109
Зарегистрирован: 21 мар 2012, 09:45
Полное имя: Григорий
Автомобиль: FFn Trend
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Чужой

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#9 Сообщение HGM » 24 май 2012, 11:43

brbora писал(а):FORD FUSION 1.4 TDCI
YEAR : 2007 april
VIN : WF0UXXGAJU7E*****
ENGINE : 1.4 L Duratorg TDCi - DV
CC : 1398
PH : 68
KW : 50
ENGINE : F6JB ( 2006 - ) JH
EMISSION : EURO 4
TRANSMISSION : 5 speed manual B5/IB5
Классный фото отчет!!!
у меня точно такой же Фьюж.
подскажи где качал литературу.

Аватара пользователя

Автор
brbora
Сообщения: 17
Зарегистрирован: 04 ноя 2011, 16:33
Полное имя: Peki
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Климатика: Кондиционер
Откуда: EUROPE

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#10 Сообщение brbora » 24 май 2012, 12:30

*

Аватара пользователя

buy_val
Сообщения: 2551
Зарегистрирован: 12 янв 2010, 22:28
Полное имя: Валерий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Откуда: 197

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#11 Сообщение buy_val » 24 май 2012, 12:41

brbora, ДА! Работа проделана огромная. Спасибо за отчет.
Какой прбег и чем кормил коня? Использовал ли какое присадки или только ДТ с АЗС?

Аватара пользователя

fidel1970
Администратор
Сообщения: 28664
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#12 Сообщение fidel1970 » 24 май 2012, 17:52

brbora, на последние адреса антивирь ругается шо пипец!


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)


ANG
Сообщения: 4707
Зарегистрирован: 15 янв 2010, 10:53
Полное имя: Алексей
Автомобиль: Ford Focus
Двигатель: 1.6 Бензин
Трансмиссия: PowerShift
Год выпуска: 2015
Климатика: Двухзонный климат-контроль
Люк на крыше: Нет
Откуда: Ростов-на-Дону

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#13 Сообщение ANG » 24 май 2012, 19:50

Увидел первое фото и есть вопрос. Какая еще дроссельная заслонка у дизельного мотора?
Titanium Хэтчбэк, 1.6 125, PowerShift, Lunar Sky, No Smoking, Пакеты "Городской", "Безопасность", "Технологии"

Аватара пользователя

Автор
brbora
Сообщения: 17
Зарегистрирован: 04 ноя 2011, 16:33
Полное имя: Peki
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Климатика: Кондиционер
Откуда: EUROPE

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#14 Сообщение brbora » 24 май 2012, 20:11

ANG писал(а):Увидел первое фото и есть вопрос. Какая еще дроссельная заслонка у дизельного мотора?
Да это фигуративно назвал , т.к. похожа на бензиновую ....
Не цеплятесь за мелочи ...

fidel1970 писал(а):brbora, на последние адреса антивирь ругается шо пипец!
Ну, я давно не лазил туда ...
Поищите через GOOGLE или с форумах форд других стран ....
Вот еще адрес для ЕТИС ФОРД
http://rutracker.org/forum/viewtopic.php?t=2997106
Эту программу очень трудоемко утановить ...

buy_val писал(а):brbora, Какой прбег и чем кормил коня? Использовал ли какое присадки или только ДТ с АЗС?
Пробег = купил 82.000 км ....... сейчас 88.000 км
Покупал в Италии , но комплектное состояние машины потверждает ,что это пробег приблизительно такой.

Топливо = EURO DIESEL

Присадки = не использовал никогда !


HGM
Сообщения: 109
Зарегистрирован: 21 мар 2012, 09:45
Полное имя: Григорий
Автомобиль: FFn Trend
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Чужой

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#15 Сообщение HGM » 26 июн 2012, 10:52

Astron писал(а):Просмотрел статью по очистке ЕГР, собираюсь себе почистить. Но на моем движке нет датчика температуры подваемого воздуха, как на фото.
вторая фотография моего движка. на патрубке нет такого. машина 1,4 дизель 2002 год.
вопрос: у меня этот датчик отсутствует или реализован в другом? кто знает. подскажите.
C датчиком токсичность выхлопа Евро -4, без оного Евро-3.


maxim222
Сообщения: 48
Зарегистрирован: 14 июл 2013, 16:08
Полное имя: Maksim
Автомобиль: FFn Trend
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Год выпуска: 2009
Откуда: Краснодарский край Крымск

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#16 Сообщение maxim222 » 02 мар 2014, 16:29

Снимал датчик! Брал машину 80000тыс, разобрал на 115000, 35- проехал на тепловозной соляре добавлял кастрол TDA. Кода снял, то решил , что там еще делать нечего... Нагара практически нет... И могу дать совет! Не покупайте новые зажимы, если нет спец ключа! Будут валятся, старые обычными круглогубцами хорошо защелкиватся


HGM
Сообщения: 109
Зарегистрирован: 21 мар 2012, 09:45
Полное имя: Григорий
Автомобиль: FFn Trend
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Чужой

Re: FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#17 Сообщение HGM » 07 сен 2014, 11:54

HGM писал(а):
Astron писал(а):Просмотрел статью по очистке ЕГР, собираюсь себе почистить. Но на моем движке нет датчика температуры подваемого воздуха, как на фото.
вторая фотография моего движка. на патрубке нет такого. машина 1,4 дизель 2002 год.
вопрос: у меня этот датчик отсутствует или реализован в другом? кто знает. подскажите.
C датчиком токсичность выхлопа Евро -4, без оного Евро-3.

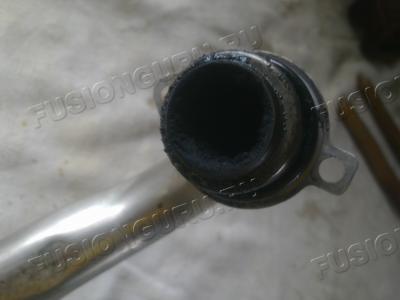

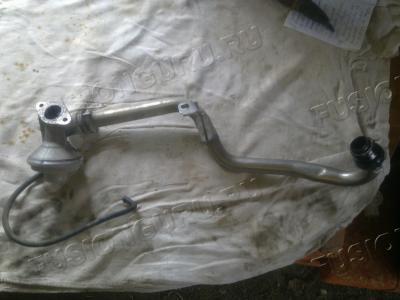

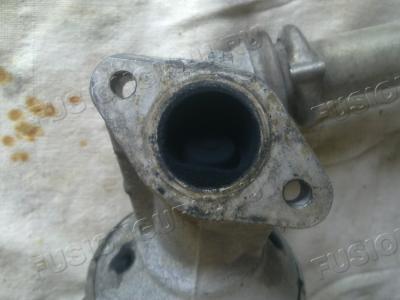

Вот Наша (евро 3) система, намного проще:


Пробег 169085


Roger Wilco
Сообщения: 723
Зарегистрирован: 26 апр 2018, 20:55
Полное имя: Ivan
Автомобиль: Другой
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Климат-контроль
Люк на крыше: Нет

FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#18 Сообщение Roger Wilco » 07 авг 2018, 23:37

А на дуратеке 1,4 есть что-нибудь подобное,?


aal
Сообщения: 36
Зарегистрирован: 03 фев 2019, 11:59
Полное имя: Алексей
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Роботизированная
Год выпуска: 2008
Климатика: Климат-контроль
Люк на крыше: Есть
Откуда: Ижевск

FUSION 1.4 TDCI = ЕГР система = очистка [оформлено]

#19 Сообщение aal » 12 мар 2019, 13:07

а что вариантов заглушить ЕГР нет? или из экологических соображений никто не рассматривает
