Вольтметр для зарядного устройства автомобильных АКБ

#1 Сообщение Santila » 05 фев 2017, 17:53

Вольтметр собран на микроконтроллере (м/к) Atmega-8. Данный м/к бывает в корпусе TQFP и PDIP. Я использовал корпус PDIP. Мне не нужна была миниатюризация поэтому использовал обычные классические радиодетали. Вольтметр состоит из двух плат. На одной сама схема с м/к, на другой индикатор. Так удобно потому что между собой платы соединяются через разъём (BH14/IDC14) при помощи плоского кабеля и можно использовать семисегментные светодиодные матрици как с общим анодом так и с общим катодом в любом типоразмере. Данный тип решения даёт свободу в плане использования любых матриц так как может понадобится изменения схемы индикатора если он например: будет очень мощная матрица, люминесцентный индикатор, матрица с другой цоколёвкой, то всегда можно подкорректировать только плату индикации.

Технические характеристики:
Напряжение питания - 7-15В
Погрешность измерений +/- 30 мВ
Диапазон измерений - 0-20 В или 0-40 В (зависит от прошивки м/к)
Ток потребления - не более 40 мА
Тип индикатора - светодиодный, семисегментная матрица с общим катодом или общим анодом (зависит от прошивки)

При программирование м/к фьюзы используются заводской установки.
В приложении мои схемы и платы в программе Dip trace.
А также разные прошивки для измерения до 20 В, 40 В как с общим катодом так и с общим анодом семисегментных светодиодных матриц.
У вас нет необходимых прав для просмотра вложений в этом сообщении.

Аватара пользователя

саш
Сообщения: 1880
Зарегистрирован: 21 май 2016, 12:24
Полное имя: Александр
Автомобиль: Тойота 4х4
Двигатель: 3,0 Бензин
Трансмиссия: Механическая
Год выпуска: 1989
Люк на крыше: Есть
Откуда: Рязань

Re: Вольтметр для зарядного устройства автомобильных АКБ

#2 Сообщение саш » 05 фев 2017, 18:00

Santila писал(а):в программе Dip trace.
А с чем её едят?
Инструкции читают в 2-х случаях
1. Когда читать нечего
2. Когда уже все сломано.

Мои детство и юность прошли без интернета, поэтому я понимаю, что за словами нужно следить, а за поступки отвечать.


Автор
Santila
Сообщения: 570
Зарегистрирован: 11 июн 2014, 06:58
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Год выпуска: 2005
Климатика: Кондиционер
Откуда: НСК

Re: Вольтметр для зарядного устройства автомобильных АКБ

#3 Сообщение Santila » 05 фев 2017, 18:09

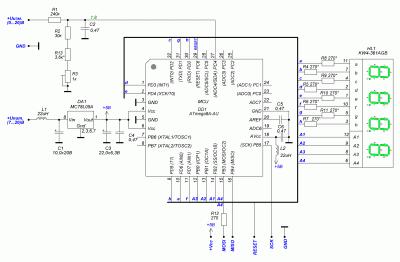

С этой программой её и едят. Добавляю ещё прошивки которые не успел ибо на .rar запрет. И фото схемы оригинала. Моя другая схема он в формате Dip trace.
