Решетка радиатора (ремонт креплений)

#1 Сообщение ZanZag » 03 мар 2010, 01:02

Статья во Фьюженоведении

Это зачем же они ее так крепят?.. Английская вещь... (ц) к/ф Формула любви.


Случилось. Перед самым новым годом и случилось. Мне ехать, а оно...
Два года ни-ни. Ни признаков, ни повода. Всегда открывал капот осторожно, за решетку не хватал и другим не позволял.
А тут, перед дорогой то, проверил все жидкости.. ага... Капотом хлоп, и решетка прямо к норам и упала.
Я даже сначала не понял что случилось...

Ну да не плакать же. Просмотрел быстренько, что там прошлый опыт пострадавших предлагал, да понял, не то это...
Решил делать наверняка.

Открутил все винты и принес домой. Еще раз поразился хлипкости конструкции, критики не выдерживает.


Такая массивная конструкция, такой толстый остов, и на таких хлипеньких ушках... в последствии выяснилось что он полый и весь хлипенький.

Важно! не выбрасывайте никаких пластмассовых отколотых деталей, они нам пригодятся.

Осмотрел полученный комплект и решил разобрать.
Заклеиваем малярным скотчем фирменную шильду FORD, чтоб не поцарапать во время работы.
Отделяем хромированную окантовку от решетки.
Она держится на защелках, но с обратной, гладкой стороны, защелки подпирают пеньки. А сами защелки довольно толстые, не гибкие.


Попробовал просто отогнуть и отщелкнуть и тут же сломал одну из них (№2). Тут же видно, что не все винты отлетели сломав только верх крепления, в одном месте пострадала и рама (№1). После разборки подклеил все трещины.


Рисковать другими защелками хромокантовки не стал, решил пожертвовать пеньками. Выковырял их отверткой и аккуратно отщелкнул окантовку.


Возможно вы найдете более неразрушающий способ разобрать решетку. Мне пеньков было совсем не жаль, да и время поджимало.

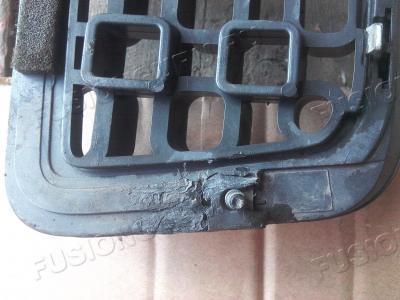

Используя остатки креплений (вот они и пригодились!) устанавливаем болты на свои места (№1). Затем снимаем остатки крепления стараясь не сдвинуть болт и делаем разметку под 4 отверстия (№2). Убираем болт и по разметке сверлим (№3).


Обратите внимание, что болт стоит не в упор к торцевой стенке крепления, поэтому без верхних деталей его сложно посадить на прежнее место (оно у разных мест разное). А без этого у вас решетка может просто не сесть на капот. Т.к. я планирую крепить болты "намертво", то неправильное их положение стало бы проблемой.

Сверлил единичкой (1.0мм).

Затем я отжег проволоку на газовой горелке, чтоб она стала мягче. Я использовал стальную 0.8 от сварочного полуавтомата, потому что она была под рукой. Но лучше, если вы найдете медную.

Наделал из нее заготовок (№1) и вставил в решетку (№2). Заодно испытал проволоку на усилие закручивания, при котором она порвется (№3).


Скручиваем свободные концы (№1), откусываем лишнее и аккуратно укладываем внутрь (№2).


Учитывая что решетка радиатора подвержена воздействию внешней среды, и дороги у нас посыпают черте чем, решил перестраховаться и покрыл проволоку цапонлаком... всего в три слоя, без фанатизма. :smirk:

Почти все. По силовой части - точно, потому что теперь болт оторвется только разворотив всю раму.
Для формирования привалочной плоскости я не стал пытаться поставить на место пластиковые остатки крепежа, а слепил площадки из "холодной сварки".


После безжалостно отодрал весь "уплотнительный" поролон. Оказалось, что он довольно хорошо приклеен и это отняло много времени и сил. И еще он оказался сборищем грязи.
Для уплотнения посадки решетки на капот намазал силиконовым герметиком валики.


В последствии оказалось что мазать стоило щедрее и толще. Летом сниму и добавлю.

Дал высохнуть, собрал и установил на машину.

Важно! Не забудьте снять малярный скотч с эмблемы. :hat:

Бонустрек (не для статьи).

У кого сохранились еще такие совдеповские наборчики сверл? :P


Выше видна проволока, которой я пользовался.

ПыСы
Фотки делал впопыхах, сори за качество, было не до того. :pardon:
На всю работу с сушкой ушло 2 часа. Параллельно я собирал шмотки в дорогу.
Если бы не в финку ехать, то может и не стал бы спешить и сделал бы потом, не торопясь... но проверять на себе, как отнесутся финские пограгцы к отсутствию решетки радиатора не хотелось.
Последний раз редактировалось ZanZag 15 мар 2010, 15:13, всего редактировалось 1 раз.
приходи тихо, проси мало, уходи быстро

Как это ни грустно, люди соглашаются лишь с тем, что их, по существу, не интересует.
/Рассел/

Аватара пользователя

fidel1970
Администратор
Сообщения: 28674
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Решетка радиатора (ремонт креплений)

#2 Сообщение fidel1970 » 03 мар 2010, 09:48

ZanZag, дифирамбы принимаешь?
+100, :up:
Теперь вопрос аккуратного закрытия капота для тебя уже не актуален.

Для склеивания пластмассы рекомендую использовать клей Cosmofеn В-12.


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

Автор
ZanZag
Сообщения: 2449
Зарегистрирован: 13 янв 2010, 18:04

Re: Решетка радиатора (ремонт креплений)

#3 Сообщение ZanZag » 15 мар 2010, 15:16

копирайты переделал на значимых фотках.
сверла в статьи помещать не надо... пусть тут валяются. :umnik:
приходи тихо, проси мало, уходи быстро

Как это ни грустно, люди соглашаются лишь с тем, что их, по существу, не интересует.
/Рассел/

Аватара пользователя

fidel1970
Администратор
Сообщения: 28674
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Решетка радиатора (ремонт креплений)

#4 Сообщение fidel1970 » 15 мар 2010, 16:07

ZanZag, спасибо! :hat:

Статья готова!


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)


servas
Уральский пельмень
Сообщения: 25
Зарегистрирован: 11 янв 2010, 07:54
Полное имя: Сергей
Автомобиль: Ford Kuga
Двигатель: 2.0 Дизель
Трансмиссия: Механическая
Год выпуска: 2012
Климатика: Кондиционер
Откуда: Екатеринбург

Re: Решетка радиатора (ремонт креплений)

#5 Сообщение servas » 16 мар 2010, 13:43

Поправка! Актуально только для комплектации "Элеганс"!

Аватара пользователя

fidel1970
Администратор
Сообщения: 28674
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Решетка радиатора (ремонт креплений)

#6 Сообщение fidel1970 » 16 мар 2010, 14:37

Сергей, а что "неэлеганс" и "дорестайл" по другому крепятся? :eek:
Тогда поправим...


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)


servas
Уральский пельмень
Сообщения: 25
Зарегистрирован: 11 янв 2010, 07:54
Полное имя: Сергей
Автомобиль: Ford Kuga
Двигатель: 2.0 Дизель
Трансмиссия: Механическая
Год выпуска: 2012
Климатика: Кондиционер
Откуда: Екатеринбург

Re: Решетка радиатора (ремонт креплений)

#7 Сообщение servas » 16 мар 2010, 14:45

Я просто к тому, что скрутки из проволоки закроются полоской из хрома! А она идет только на "Элегансах". Решетки то ломаются не только на "Элегансах", уловил о чем я.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28674
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Решетка радиатора (ремонт креплений)

#8 Сообщение fidel1970 » 16 мар 2010, 15:09

Понятно.
Это говорит о том, что статью возможно дополнить соответствующим материалом по креплению двугих видов решеток...
Ну или новую написать. ;)

Дополнение внёс. :hat:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)


OsipovMA
Сообщения: 1
Зарегистрирован: 05 май 2012, 12:34
Полное имя: Михаил
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Решетка радиатора (ремонт креплений)

#9 Сообщение OsipovMA » 07 июн 2012, 12:52

А я с данной проблемой разделался проще, взял шуруповёрт, саморезы на 1,5 см. и закрутил прямо на месте с внутренней стороны радиаторной решётки. (в те дырки, которые от болтиков остались)

Аватара пользователя

DNK
Сообщения: 605
Зарегистрирован: 20 дек 2010, 23:06
Полное имя: Дмитрий
Автомобиль: Renault Koleos
Двигатель: 2.5 Бензин
Трансмиссия: CVT
Год выпуска: 2008
Климатика: Двухзонный климат-контроль
Откуда: Лен.область

Re: Решетка радиатора (ремонт креплений)

#10 Сообщение DNK » 07 июн 2012, 18:45

OsipovMA писал(а):А я с данной проблемой разделался проще, взял шуруповёрт, саморезы на 1,5 см. и закрутил прямо на месте с внутренней стороны радиаторной решётки. (в те дырки, которые от болтиков остались)
Браво! :best: Просто, надежно и быстро. Я тоже не заморачивался с проволокой и пр. Залил поксиполом - год езжу, все на месте. Но этот метод проще.


v-karelii
Сообщения: 1
Зарегистрирован: 16 июн 2012, 21:36
Полное имя: Serg
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая

Re: Решетка радиатора (ремонт креплений)

#11 Сообщение v-karelii » 16 июн 2012, 21:52

я отвалившиеся болты поставил на свои места капроновыми стяжками (те, которые с замками, продаются в хозмагах). Зацепится на решетке есть за что - там все понятно. По две стяжки на болт. Весь ремонт занял 10 минут, езжу уже третий год, не отваливается (машина 2007 года).


DarkAmorphis
Сообщения: 134
Зарегистрирован: 18 июл 2012, 15:20
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 04.2008
Климатика: Климат-контроль
Откуда: Дзержинск НН

Re: Решетка радиатора (ремонт креплений)

#12 Сообщение DarkAmorphis » 21 янв 2013, 09:51

Вот и у меня отломалась решетка радиатора ))) В субботу вечером, когда незамерзайку заливал - на автопилоте схватился за неё при закрытии капота... и она осталась у меня в руках ))) пришлось в вс утром слегка по-развлекаться. принес её домой, отщёлкнул "хромированную" окантовку, сверлом на 6 просверлил 5 дырок на тех местах, где были родные крепления, взял болты 5х12, спустился до машины и закрепил "усе как было" ))) Но окантовка на место вставать не захотела, мешались головки болтов... пришлось ножовкой сделать П-образые выпилы, после того все тало нормально. С метра уже незаметно, вблизи, конечно, видно - но я не комплексую.
зы: постараюсь сделать фото и выложить здесь


krllbelov
Сообщения: 5
Зарегистрирован: 11 дек 2012, 20:39
Полное имя: Кирилл
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая

Re: Решетка радиатора (ремонт креплений)

#13 Сообщение krllbelov » 10 фев 2013, 22:34

Старый хозяин, советской закалки, все заклеил с помощью эпоксидной смолы и стеклоткани. По не знанию я тоже капот открыл за решетку. Делал следующее:
1 Помыл, обезжирил.
2 Поковырял ножичком(для лучшего сцепления)
3 С помощью паяльника запаял пластмассой.
Для пластмассы брал игрушечную машинку с киндер сюрприза.
Держится на ура, даже по цвету подходит. :)

Аватара пользователя

Aleas
Сообщения: 107
Зарегистрирован: 25 сен 2012, 09:13
Полное имя: Aleas
Автомобиль: Skoda Yeti
Двигатель: 1.6 Бензин
Трансмиссия: АКПП-6 (Tiptronic)
Год выпуска: 2015
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Липецк

Re: Решетка радиатора (ремонт креплений)

#14 Сообщение Aleas » 16 июн 2013, 21:18

Тоже хватанул за решетку... Сломалось одно крепление. Похоже предыдущий хозяин уже клеил его:

Что-то мне подсказывает, что это не последний сюрприз от инженеров форда... :(
Под рукой не оказалось никакого клея, поэтому просто пропаял место разлома паяльником. Держится нормально. Потом может быть придумаю что понадежнее)))

Аватара пользователя

fidel1970
Администратор
Сообщения: 28674
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Решетка радиатора (ремонт креплений)

#15 Сообщение fidel1970 » 16 июн 2013, 21:48

Aleas, закрути на саморез прям в тело решетки... всего и делов.
Только с длиной самореза не переборщи.


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

pol1964
Сообщения: 316
Зарегистрирован: 24 май 2012, 10:45
Полное имя: Павел
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006.10
Климатика: Климат-контроль
Откуда: Нижний Новгород

Re: Решетка радиатора (ремонт креплений)

#16 Сообщение pol1964 » 17 июн 2013, 17:21

Еще один метод... http://www.fusionguru.ru/forum/viewtopi ... =12&t=8004
а при сборке хромированную окантовку можно (нужно) посадить на силиконовый герметик - меньше будет дребезжать, и соответственно, при закрывании, меньше нагрузки...

Аватара пользователя

verser255
Сообщения: 116
Зарегистрирован: 24 фев 2014, 23:53
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Откуда: Череповец

Re: Решетка радиатора (ремонт креплений)

#17 Сообщение verser255 » 04 апр 2014, 00:18

Может кто то подскажет код заказа этих самых болтиков?Оригинальный каталог их не видит=( Прошлый хозяин их видимо потерял=( ( хотелось бы хоть внешне сделать первоначальный вид(без шурупов)

Аватара пользователя

шериф
Сообщения: 1080
Зарегистрирован: 07 ноя 2013, 21:30
Полное имя: Михаил
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2011
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Москва

Re: Решетка радиатора (ремонт креплений)

#18 Сообщение шериф » 04 апр 2014, 10:41

неоднократно открывал капот за решётку , пока всё нормально. Ведать с 2011г. немцы стали эту деталь делать прочней, но надо будет по осторожней при открывании капота, обращаться с этой решёткой в будущем!


sergey23
Сообщения: 3
Зарегистрирован: 03 янв 2015, 18:00
Полное имя: Sergey
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Климат-контроль
Люк на крыше: Нет

Re: Решетка радиатора (ремонт креплений)

#19 Сообщение sergey23 » 13 июн 2015, 15:12

Сегодня стал коллегой по несчастью. Спасибо за подсказки.
Пошёл колдовать над решёточкой.

Аватара пользователя

Demogorgon
Точила Мудрый
Сообщения: 1041
Зарегистрирован: 04 сен 2013, 20:42
Полное имя: Дмитрий
Автомобиль: Другой
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2013
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Вологда(35)

Re: Решетка радиатора (ремонт креплений)

#20 Сообщение Demogorgon » 13 июн 2015, 20:04

Хорошо помогает пластмасса от наших брызговиков и паяльник 80-ти ваттный!

Ответить

Вернуться в «Ремзона :: Очумелые ручки»
