Изучение боковых подушек безопасности в передних креслах

#1 Сообщение Mike_A » 30 окт 2012, 02:24

Сразу скажу, снимать кресла не обязательно, подушки можно достать и не откручивая кресла.
Но сейчас холодно, и я решил снять и в тепле разобраться подробно, что как делать.
Начнем с кресла пассажира.

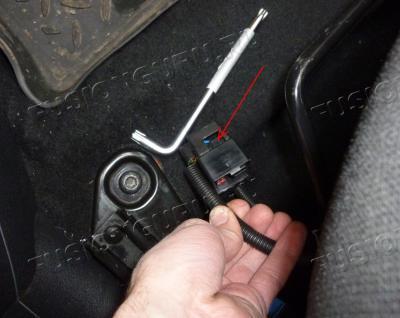

И так для снятия кресла понадобиться ключ Torx50, как на фото1. Я купил ключ Зубр, но у него коротокая часть коротковата для откручивания задних винтов.

Сначала нужно отсоединить разъём находящийся под креслом. Для этого нужно нащупать пальцем на разъёме кнопочку (указана красной стрелкой на фото1). Нажимаем её и покачивая тянем разъём вперед. (Конечно ключ зажигания должен быть вынут (блок SRS не работает при выключенном зажигании), на всякий случай можно вытащить предохранитель подушек безопасности или снять клемму с аккумулятора, но я этого не делал :)

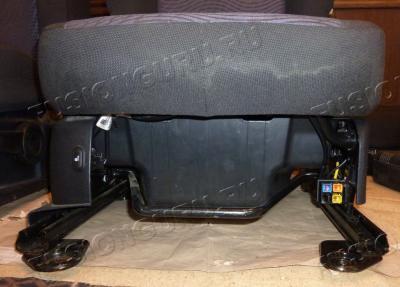

На фото2 видна ответная часть разъёма, остающаяся на кресле. Здесь синий блок контактов - подогрев попы, желтый блок - боковая подушка безопасности, оранжевый - преднатяжитель. Можно сразу померять сопротивление, только рассмотрите хорошо разъём - те блоки контактов, что для пиротехники, имеют доп контакты, которые замыкают рабочие контакты при вытаскивании разъёма - перед измерением их нужно разомкнуть - хоть зубочиской. Про измерения - я бы рекомендовал на мультиметре ставить в режим 200 ом. При большем диапазоне (МОм) возможно на контактах мультиметра более высокое напряжение. По крайней мере я на диапазоне 200 Ом мерял разными мультиметрами и сработавшие подушки и живые, и ни каких срабатываний пиротехники не происходило.
Разъём снят, теперь откручиваем 4 винта крепления кресла к полу (фото1).
Вытаскиваем кресло. Если будете заниматься дома на полу - подстелите что-нибудь толстое и мягкое, так как на полозьях кресла снизу есть конусные центрирующие штыри - не поцарапайте пол.

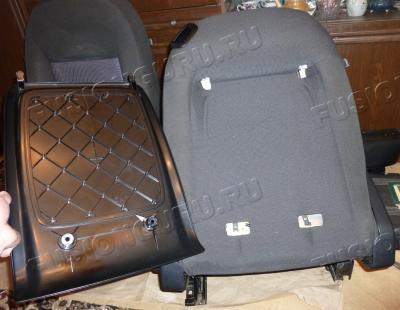

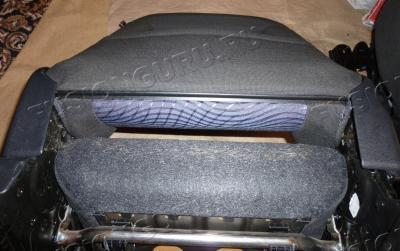

Снимаем пластиковый столик(фото3), для этого поддеваем ножом 2 пластиковые заглушки (обратите внимание хоть они и круглые, но имеют верх и низ), откручиваем 2 винта, снимаем столик.

Теперь самое сложное - снимаем чехол спинки кресла. Как ни странно ни какие боковые пластмасски снимать не нужно. Нагибаем спинку, и снизу видим жесткий на ощупь шов.

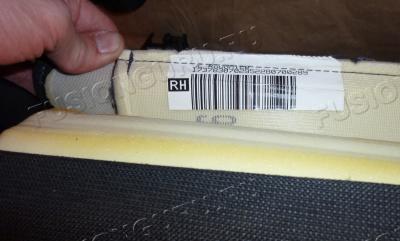

На фото4 видны части пластикового замка шва (замок уже открыт) - сверху на фото виден профиль - выглядит как белая стрелка и снизу U-образная ответная часть. Подсовываем пальцы под боковой пластик, вытаскиваем чехол со швом, и шлицевой отверточкой поддеваем и раздвигаем U-образную часть замка и потом он как молния легко раскрывается. На фото5 шильдик с номером чехла.(RH | JC Roundnice | 1737830702952280700289)

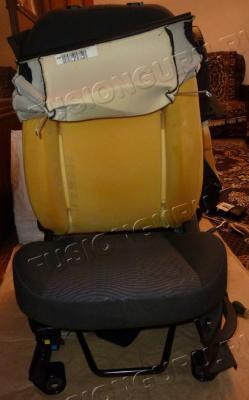

Теперь еще более сложное занятие - нужно снянуть чехол вверх - понемногу со всех сторон приподнимаем вверх, по бокам где пластик - просто вытягиваем вверх, там ничего не зацепится - просто материал чехла.

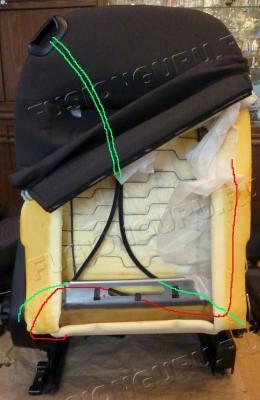

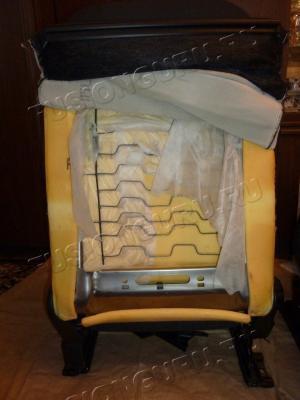

Начинает показываться арматура спинки. На фото6 вид сзади, зеленым - как проходят тросики от ручки складывания спинки до механизмов по бокам снизу, красным - как проходит провод к боковой подушке.

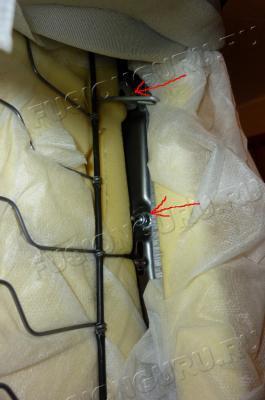

На фото7 - спереди спинка имеет вертикальные спицы (красные стрелки), которые сверху и снизу зацеплены за горизонтальную арматуру спинки, точки зацепов обозначены красными кружками. Спицы пришиты к чехлу, поэтому спицы надо отцепить от горизонтальной арматуры в указанных точках, достаточно отцепить в нижних.

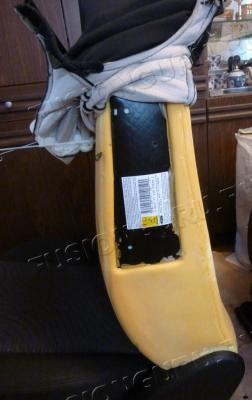

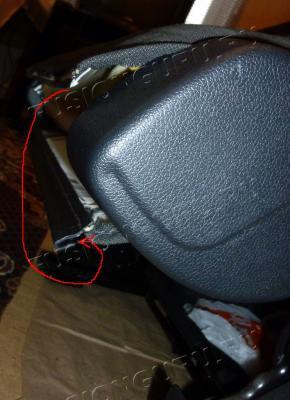

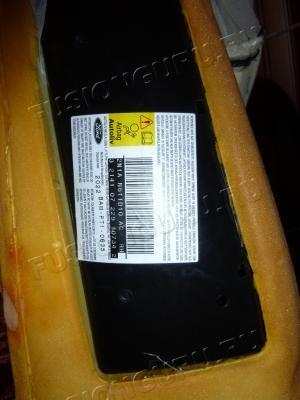

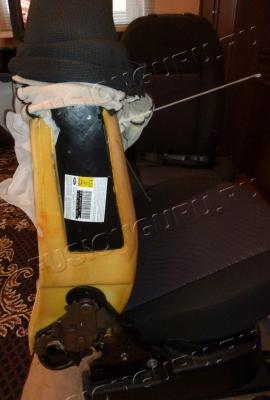

Подтягиваем еще вверх чехол и на правом боку кресла начинает показываться боковая подушка безопасности (фото8, 9).

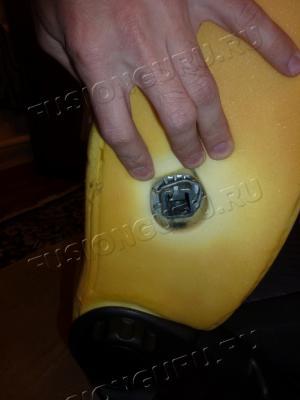

Подушка изнутри спинки закреплена 2-я гайками. (фото10, вид сзади)

Вынимаем подушку (фото11).

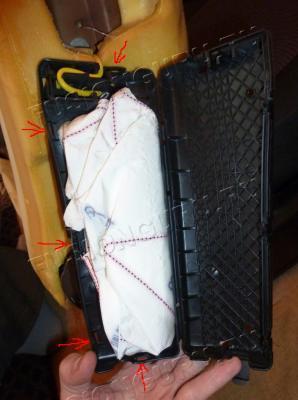

Коробочка подушки открывается как моская мидия, аккуратно открываем 5 зацепов (фото12).

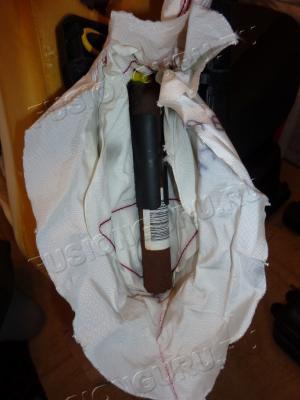

Подушка уложена как парашют, аккуратно разматываем (фото13). Надпись на парашюте: LS Ford B2xx 6006454 | 1645407205006938

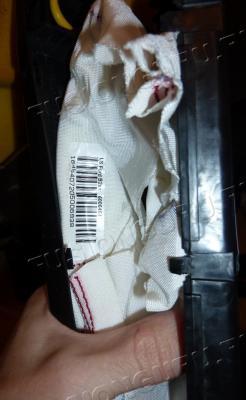

И что я вижу? Я тут не первый, кто-то уже тут поработал ножницами(фото14).

Теперь понятно почему она не работала.

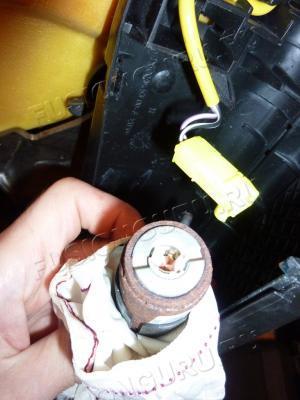

Продолжаю разбирать дальше - снимаю разъём (фото15). Тут опять такой же хитрый разъём, когда снимаешь, то клеммы закорачиваются.

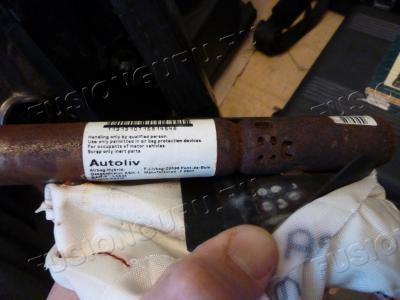

Вот что написано на пиропатроне подушки (фото16).

Ну точно ковыряли уже до меня, дата то 06 год, а у меня машина 2007 года. И весь пиропатрон ржавый. Скорее всего это ржавчина не от воды, а он химических элеменов, которые образуются при срабатывании подушки.
Вывод напрашивается сам - чехол целый, ракушка целая, а пиротехника сработавшая, да еще подушка ножнецами образанная - кто-то подменил подушку, машина моя то после трейдина...

Займемся водительским креслом - там то подушка еще живая. Тут чтобы снять чехол кресла, нужно снять подлокотник.

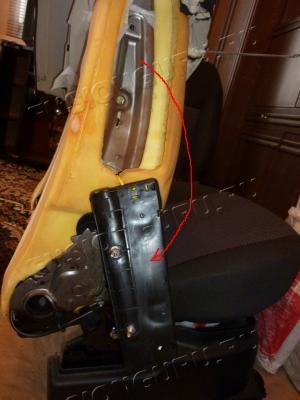

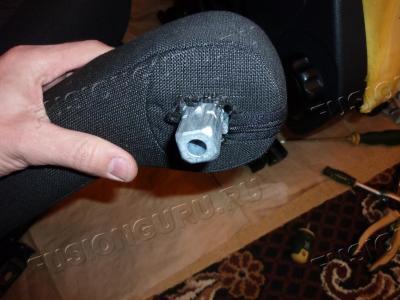

На фото17 (здесь для наглядности чехол уже снят) виден стопор, чтобы его оттянуть нужно острогубцами сверху залезть в щель между спинкой и подлокотником и потянуть стопор вверх и вытащить подлокотник вбок. Вот как выглядит подлокотник (фото18).

На фото19(вид спинки снизу) виден пластиковый замок чехла - аналочично пассажирскому размыкаем его.

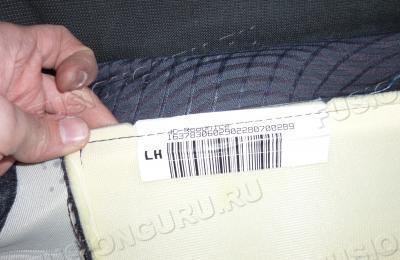

На фото 20 шильдик водительского чехла (LH | JC Roudnice | 1637830602902280700289).

Также со всех сторон стягиваем чехол вверх.
На фото 21 спинка водительского сзади.

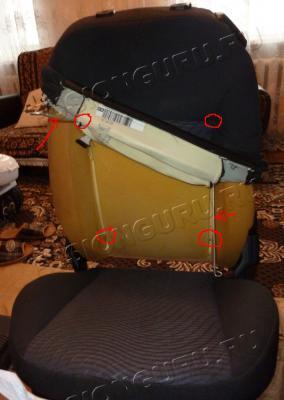

Фото 22 - спреди, также видны вертикальные спицы.

Вот и подушка (фото23), она также прикручена изутри спинки 2-ми гайками.

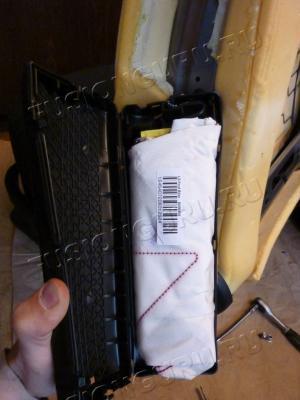

Открываем ракушку (фото24) Надпись на парашюте: LS Ford B2xx 6006454 | 1645407206012624

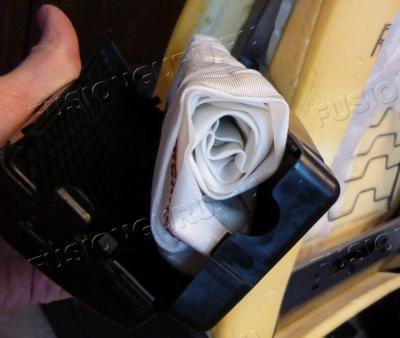

О! тут парашют больше, и уложен хорошо (фото 25)

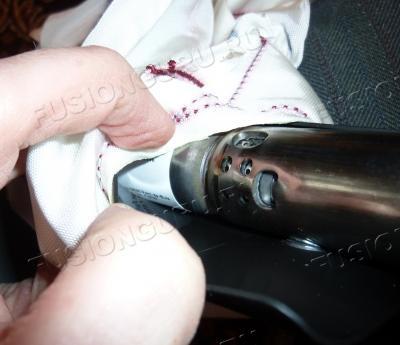

А вот и пиропатон(фото26), и блестит, и ни какой ржавчины, и дата 07-й год - все верно -подушка целая.

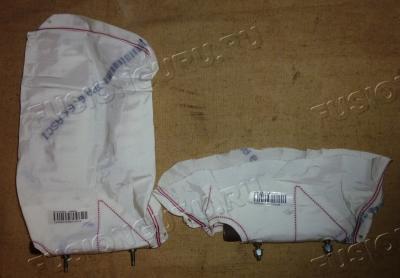

А вот рядом подушки водительская и пассажирская обрезанная (фото27)

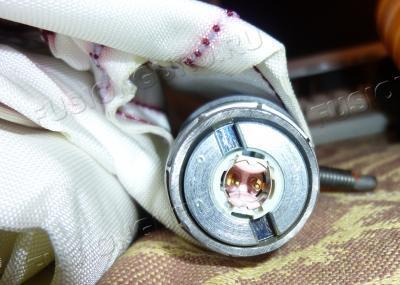

Еще раз рассматриваем разъём пиропатрона (фото28), по бокам видны золотые пластины замыкающие контакты, когда разъём отключен.

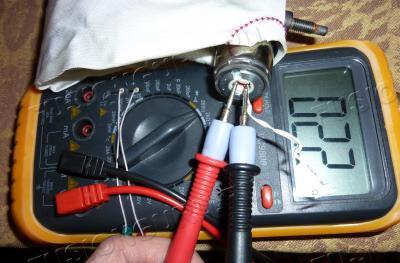

Измеряем сопротивление (фото29) - белая пластиковая проволочка - это я разомкнул замыкатель. Как и положено 2 Ома.

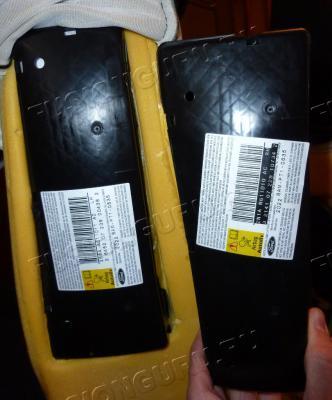

Вот 2 коробочки-ракушки подушек рядом (фото30).

Вот что написано на левой коробочке:
2S6A A611D11 AD LH | 3 6452 07 239 00438 2 | Disposal date: 2022 | BAM-PT1-0635
Вот что написано на правой:
2N1A N611D10 AC RH | 3 2141 07 229 10734 2 | Disposal date: 2022 | BAM-PT1-0635

Теперь все нужно собрать, и так чтобы лишних запчастей не осталось!
Подушку нужно также уложить в спиральку, в свою ракушку она входит хорошо. Подключаем разъём. Аккуратно закрываем все зацепы ракушки. Соответственно нужно прикруть подушку к спинке.
Теперь опять сложный момент - одевание чехола. Нужно чтобы спицы были зацеплены за горизонтальную арматуру и сверху и снизу. Я натягивал чехол до половины, потом рукой подлазил во внутрь и зацепял спицы. Натягиваем чехол до низа, подсовываем материал под боковой пластик. Чехол по началу выглядит пожеванным - разглаживаем рукой, постепенно выравнивается, застегиваем нижний замок, да тяжеловато - натягиваем сильнее, ничего не порвется, материал крепкий.
Теперь концы шва подсовываем под боковой пластик.
Вставляем подлокотник (лучше ставить его в горизонтальном положении).
Кресло собрано, можно прозвонить желтый блок на колодке разъёма (также нужно чем-нибудь отомкнуть замыкатель).

И так, замена подушки после первого раза разборки-сборки займет у вас 10 минут. Даже не снимая кресла с машины. Поэтому при покупке б.у. машины нужно либо вот так залезть и проверить наличие не сработавшей подушки, либо как я .. самостоятельно заниматься изучением системы безопасности и искать где-бы подешевле купить подушку (14т.р.!). В офицальном Форд-сервисе я просил продиагностировать подушки, на что они ответили - мы можем подать 12В и отбежать. Логично, поскольку подушки двухпроводные, ни какой электроники внутри них нет, поэтому их ни как не проверешь, кроме как разбирать и оценивать по виду и именно виду самой подушки, а то поставят по дороге резюк 2 Ома (как мне подсунули) и будешь думать что все в порядке.
Последний раз редактировалось Mike_A 31 окт 2012, 12:19, всего редактировалось 6 раз.

Аватара пользователя

дедавова
Сообщения: 1406
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Изучение боковых подушек безопасности в передних креслах

#2 Сообщение дедавова » 30 окт 2012, 04:28

Спасибо Михаил :hat: Материал полезный и хорошо подан. - действительно, некоторые фото хотелось бы посмотреть в большем формате и их номерация была бы к месту.

Название темы как-то не смотрится :down: Вы ведь подушки как таковые не изучаете?- Нет, а показали процедуру разборки кресел, сами подушки и их замену. Для удобства и точного ориентирования читающей публики предлагаю такое название - "Разборка кресел и замена боковых подушек безопасности". Понятно, что длинно, но более конкретно :hat:

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40492
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Изучение боковых подушек безопасности в передних креслах

#3 Сообщение *Casper* » 30 окт 2012, 08:00

Mike_A писал(а): Подскажите как разместить материал.
под полем сообщения есть кнопка "добавить изображение".
Ну или на почту admin (собака) fusionguru (точка) ru


Автор
Mike_A
Сообщения: 18
Зарегистрирован: 01 ноя 2010, 16:17
Полное имя: Михаил
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая

Re: Изучение боковых подушек безопасности в передних креслах

#4 Сообщение Mike_A » 30 окт 2012, 09:48

Ой, а что это мои фотки так съёжились то? Вчера они еще выглядели нормально.


tinimi
Сообщения: 769
Зарегистрирован: 31 окт 2011, 00:28
Полное имя: Николай
Автомобиль: FFN Comfort
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Откуда: Украина, Николаев

Re: Изучение боковых подушек безопасности в передних креслах

#5 Сообщение tinimi » 30 окт 2012, 14:36

Занятный отчет, спасибо!

Аватара пользователя

Rokin
Сообщения: 954
Зарегистрирован: 04 мар 2011, 19:13
Полное имя: Eduard
Автомобиль: FFN Comfort
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2010- 11
Климатика: Климат-контроль
Откуда: Ukraine

Re: Изучение боковых подушек безопасности в передних креслах

#6 Сообщение Rokin » 30 окт 2012, 20:21

Молодец Михаил, хорошая фотосессия с подробным описанием.
Дорога ошибок не прощает...

Аватара пользователя

Puwistiy
Сообщения: 4006
Зарегистрирован: 16 окт 2011, 14:15
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Откуда: МО

Re: Изучение боковых подушек безопасности в передних креслах

#7 Сообщение Puwistiy » 30 окт 2012, 21:10

занятно. почитал с удовольствием. да и намерочки можно в фак добавить.

Аватара пользователя

A_B
Сообщения: 73
Зарегистрирован: 14 июн 2012, 08:17
Полное имя: focus
Автомобиль: Ford Fiesta
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Москва

Re: Изучение боковых подушек безопасности в передних креслах

#8 Сообщение A_B » 11 ноя 2012, 13:32

Спасибо уважаемый Mike_A за подробный илюстрированный отчет!
Вопрос, как снять пластмассовые гнезда креплений подголовников, чтобы полностью извлечь обивку сидений? Наощупь не видно как, и не хочется повредить в первый раз:)
Не испортив дела, мастером не будешь.

Аватара пользователя

дедавова
Сообщения: 1406
Зарегистрирован: 04 май 2012, 16:34
Полное имя: Владимир
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Изучение боковых подушек безопасности в передних креслах

#9 Сообщение дедавова » 11 ноя 2012, 13:49


Аватара пользователя

maxs-vd
Первопроходец
Сообщения: 11192
Зарегистрирован: 11 янв 2010, 18:05
Полное имя: Максим
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Старый Оскол. Белгородская.обл

Re: Изучение боковых подушек безопасности в передних креслах

#10 Сообщение maxs-vd » 11 ноя 2012, 14:19

A_B писал(а):Вопрос, как снять пластмассовые гнезда креплений подголовников, чтобы полностью извлечь обивку сидений?
Они выдёргиваются, передние легче чем на задних сиденьях.

Добавлено спустя 5 минут 56 секунд:
там боковой фиксатор, на холодную возможно сломать.
Renault Duster 1.5 dCi 4WD 90л.

Аватара пользователя

A_B
Сообщения: 73
Зарегистрирован: 14 июн 2012, 08:17
Полное имя: focus
Автомобиль: Ford Fiesta
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Москва

Re: Изучение боковых подушек безопасности в передних креслах

#11 Сообщение A_B » 11 ноя 2012, 20:55

maxs-vd писал(а):
A_B писал(а):Вопрос, как снять пластмассовые гнезда креплений подголовников, чтобы полностью извлечь обивку сидений?
Они выдёргиваются, передние легче чем на задних сиденьях.

Добавлено спустя 5 минут 56 секунд:
там боковой фиксатор, на холодную возможно сломать.
Понял, что шлицевой отверточкой нужно предварительно отжать боковой фиксатор?
Не испортив дела, мастером не будешь.

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 13055
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Изучение боковых подушек безопасности в передних креслах

#12 Сообщение Сергейsp » 11 ноя 2012, 21:54

A_B писал(а):Спасибо уважаемый Mike_A за подробный илюстрированный отчет!
Вопрос, как снять пластмассовые гнезда креплений подголовников, чтобы полностью извлечь обивку сидений? Наощупь не видно как, и не хочется повредить в первый раз:)
Я защелки отжимал изнутри, когда обивку поднял доверху.
Делай, что до́лжно... И будь, что будет.


sarsi
Сообщения: 8
Зарегистрирован: 13 дек 2012, 09:44
Полное имя: Александр
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Изучение боковых подушек безопасности в передних креслах

#13 Сообщение sarsi » 13 дек 2012, 09:46

здравствуйте, спасибо за статью, проблема такая, сегодня при холоде на улице прикуривал авто, при попытке запуска сработала правая подушка (в сиденье), что могло стать причиной? подскажите номер детали подушки, для заказа, и есть ли какой нибудь аналог?Спасибо.

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40492
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Изучение боковых подушек безопасности в передних креслах

#14 Сообщение *Casper* » 13 дек 2012, 09:48

sarsi, кинь VIN номер для поиска подушки.
При прикуривании процесс не нарушали? Полярность не путали?


sarsi
Сообщения: 8
Зарегистрирован: 13 дек 2012, 09:44
Полное имя: Александр
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Изучение боковых подушек безопасности в передних креслах

#15 Сообщение sarsi » 13 дек 2012, 10:16

*
полярность не нарушал, со стационарной тещи на стоянке уже как то прикуривал, вот и ломаю голову, почему такое произошло!
хочу сам чинить попробовать, а то сервис цену ломит, единственное как потом креш-память очистить.

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40492
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Изучение боковых подушек безопасности в передних креслах

#16 Сообщение *Casper* » 13 дек 2012, 10:24

sarsi, правое сиденье 1432741 (боковая подушка)
sarsi писал(а):почему такое произошло!
В какой момент бабахнуло и кто кого прикуривал тебя или ты?
Краш сам не скинешь, если он есть. Но скорее всего нету его, ведь ДТП не было.
Еще до замены подушки я бы проверил работу датчиков. Надо списать ошибки. Это прояснит ситуацию. Иначе может получиться, что поставишь ты подушку и она тут же снова хлопнет. А может и выходной транзистор пробит. Ткни лампочку туда от поворотки или задней ПТФ. Будет постоянно гореть - придется вооружиться паяльником и тестером. Проверить выходные транзисторы.


sarsi
Сообщения: 8
Зарегистрирован: 13 дек 2012, 09:44
Полное имя: Александр
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Изучение боковых подушек безопасности в передних креслах

#17 Сообщение sarsi » 13 дек 2012, 10:28

правое сиденье это пассажирское?у меня в водительской сработала!
прикуривал я сам себя от стационарного зарядника,
вставил ключ в зажигание, повернул (включил зажигание), включил стартер, ничего не произошло (аккумулятор совсем дохлый и -27 на улице, ездил недели 2 назад последний раз),стартер выключил и тут бах, удар по левому локтю....обшивку тканевую по шву порвало и подушка вылетела, горит сигнализатор неисправной подушки...
проверять те контакты, которые на подушку идут?т.е. можно тестером проверить напряжение есть или нету?

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40492
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Изучение боковых подушек безопасности в передних креслах

#18 Сообщение *Casper* » 13 дек 2012, 11:00

sarsi писал(а):при попытке запуска сработала правая подушка (в сиденье)
sarsi писал(а):у меня в водительской сработала!
У тебя праворулька?
Левая подушка - 1447598
sarsi писал(а):т.е. можно тестером проверить напряжение есть или нету?
Нет. Там для тестера может оказаться постоянное напряжение, которым блок проверяет наличие подушки.
Поставь туда лампочку. Вместо подушки подключи. Загорится - придется разбирать блок, иначе новая подушка тоже может взорваться.
sarsi писал(а):стартер выключил и тут бах, удар
sarsi писал(а):прикуривал я сам себя от стационарного зарядника
Что за зарядник? Сдается мне, что проскочил шикарный импульс и что-то не выдержало.


sarsi
Сообщения: 8
Зарегистрирован: 13 дек 2012, 09:44
Полное имя: Александр
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Климатика: Кондиционер

Re: Изучение боковых подушек безопасности в передних креслах

#19 Сообщение sarsi » 13 дек 2012, 11:03

у меня леворульная, сиденье левое...
зарядник какой то самодельный, я даже не знаю как его описать...

Аватара пользователя

*Casper*
Руководитель
Сообщения: 40492
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Изучение боковых подушек безопасности в передних креслах

#20 Сообщение *Casper* » 13 дек 2012, 11:10

Обивка сиденья тканевая Ecrin/ebony - 1368185

Ответить

Вернуться в «Салон и кузов, лампы и светотехника»
