Багажник не открывается салонной кнопкой

Модератор: Техмодераторы


Автор
Cold
Сообщения: 15
Зарегистрирован: 29 авг 2011, 14:28
Полное имя: Иван
Автомобиль: FFn Core
Двигатель: 1.4 Бензин
Трансмиссия: Механическая

Багажник не открывается салонной кнопкой

#1 Сообщение Cold » 31 авг 2011, 10:37

Перестал открываться багажник с кнопки, в двери багажника что-то шевелиться при нажатии кнопки.


Vvv123
Сообщения: 51
Зарегистрирован: 23 авг 2011, 11:20
Полное имя: Valeriy
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Климат-контроль
Откуда: г.Харьков, Украина

Re: Функция Follow me

#2 Сообщение Vvv123 » 31 авг 2011, 14:56

Cold писал(а): Перестал открывать багажник с кнопки, в двери багажника что-то шевелиться при нажатии кнопки.
Была такая же или похожая проблема: при нажатии на кнопку в салоне или на ключе была слышна как бы попытка открыть, но он не открывался, механически ключом - без проблем. Снял обивку двери багажного отделения - увидел, что ел. моторчик как бы ни дотягивает шток, смазал все трущиеся части и заработало :) . Но не надолго :( (1,5 месяца). Сейчас время от времени не хочет открываться, вот и думаю, что бы еще сделать.
Вопрос вдогонку: может кто-то разбирал данный ел. моторчик? Поделитесь опытом.
Есть желание, - тысяча способов; нет желания, - тысяча поводов! (с) Петр I

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39389
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Функция Follow me

#3 Сообщение *Casper* » 31 авг 2011, 15:04

Наверное дело к замене моторчика. Скорее межвитковое замыкание, вот и не хватает силы мотору.

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 12718
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Функция Follow me

#4 Сообщение Сергейsp » 31 авг 2011, 16:31

Может просто зазор не выбирает?
Делай, что до́лжно... И будь, что будет.


Vvv123
Сообщения: 51
Зарегистрирован: 23 авг 2011, 11:20
Полное имя: Valeriy
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Климат-контроль
Откуда: г.Харьков, Украина

Re: Функция Follow me

#5 Сообщение Vvv123 » 02 сен 2011, 12:21

*Casper* писал(а):Наверное дело к замене моторчика. Скорее межвитковое замыкание, вот и не хватает силы мотору.
Я немного ошибся в определениях, как объяснили мне знающие люди, правильней его надо было назвать электромагнитный привод, а не моторчиком, т.к. он "производит" не вращательные движения, а поступательные. Замену оставлю на крайний случай - цена кусается (1000грн.)
сергейsp писал(а):Может просто зазор не выбирает?
Если можно поподробней.
Есть желание, - тысяча способов; нет желания, - тысяча поводов! (с) Петр I

Аватара пользователя

Сергейsp
Супермодератор
Сообщения: 12718
Зарегистрирован: 11 янв 2010, 20:26
Полное имя: Сергей
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2006
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Под Угличем

Re: Функция Follow me

#6 Сообщение Сергейsp » 02 сен 2011, 12:41

Вот тема есть о замене привода, может зазор увеличился или соскочило что нибудь, надо обшивку снимать и смотреть. http://www.fusionguru.ru/forum/viewtopi ... ика#p74124
Делай, что до́лжно... И будь, что будет.

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39389
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Функция Follow me

#7 Сообщение *Casper* » 02 сен 2011, 14:32

Vvv123 писал(а):Я немного ошибся в определениях, как объяснили мне знающие люди, правильней его надо было назвать электромагнитный привод, а не моторчиком
Да ничего страшного, главное мы друг друга поняли.

Аватара пользователя

YuraS
Сообщения: 184
Зарегистрирован: 10 дек 2010, 17:02
Полное имя: Юрий
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Киев

Re: Багажник не открывается салонной кнопкой

#8 Сообщение YuraS » 02 сен 2011, 19:05

У меня была аналогичная проблема.
Вначале помогла смазка механизма, месяц поработало и привет. Опять перестал открыватся.
Где-то в сети видел отчет о разборке привода, суть в том что пластиковый кожух привода (там где моторчик со штоком) распарывается ножом вдоль на две половинки достается моторчик и чистится якорь и щетки моторчика.
При разборке надо акуратно распороть кожух, я это сделал кухонным ножом и аккуратно собирать моторчик чтоб щетки не погнуть, я двумя иголками развел щетки и собрал моторчик.
Сделал так же, все работает как часы уже 3 недели, интересно сколько еще протянет.
Кстати моторчик внутри простенький китайский, теоретически можно найти такой же и заменить только его или якорь поменять.

Аватара пользователя

edic
Сообщения: 909
Зарегистрирован: 09 июн 2011, 21:58
Полное имя: Eduard
Автомобиль: Ford EcoSport
Двигатель: 1,5 Дизель
Трансмиссия: Механическая
Год выпуска: 2016
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Кишинев

Re: Багажник не открывается салонной кнопкой

#9 Сообщение edic » 02 сен 2011, 19:26

Тоже была такая проблема. Сколько методов пробовал, ничего, предлагали даже от стеклоподъемника поставить, но в конце-концов решилось только заменой, заказал у родствеников в Германии, 50 евро. Счас пашет как часы.
Ford EcoSport 1.5 tdci


Vvv123
Сообщения: 51
Зарегистрирован: 23 авг 2011, 11:20
Полное имя: Valeriy
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Климат-контроль
Откуда: г.Харьков, Украина

Re: Багажник не открывается салонной кнопкой

#10 Сообщение Vvv123 » 07 сен 2011, 17:18

Сообщение YuraS подтолкнуло к действиям. Принято решение разобрать и посмотреть.
Имеем:

Для "вскрытия" был использован:
нож
и фен
Феном разогреваем (температура 200 - 300 град. С) места соединения и ножом аккуратно раздвигаем в стороны, и так по всему контуру.

Добавлено спустя 6 минут 54 секунды:
Особая аккуратность в месте установки шестерен - что бы ни зацепить их. (Как сделал я)

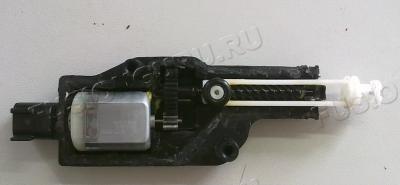

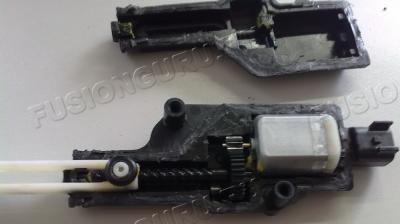

После всех манипуляций имеем:

, и


Добавлено спустя 10 минут 37 секунд:
Всё-таки там эл. двигатель и шестерная передача :)

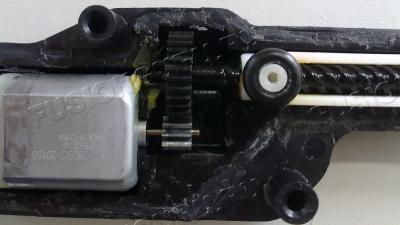

Механизм шестерен

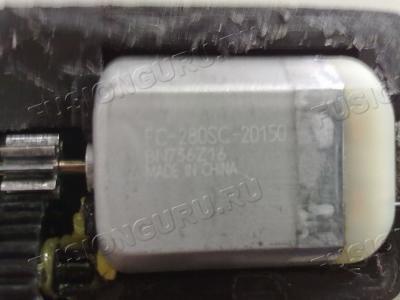

Маркировка двигателя

(FC-280SC-20150).

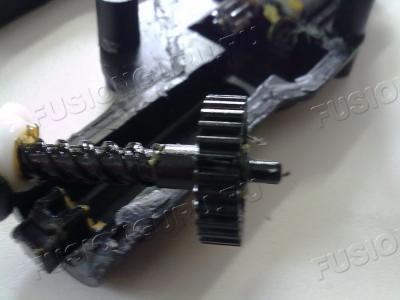

Шестерня мотора посажена на шлицы.


Добавлено спустя 12 минут 7 секунд:

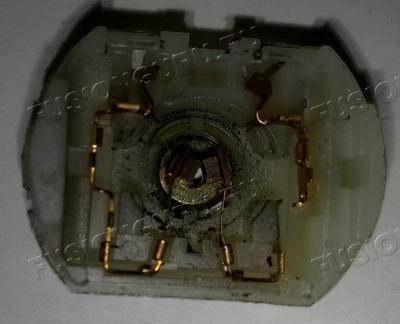

Доступ до щеток открывается после разжима 4 зажимчиков.
Сами щетки

При помощи Гугла найден такой же мотор по типу и размерам
http://www.mabuchi-motor.co.jp/cgi-bin/ ... fc_280pcsc.
Щетки протер спиртом и немножко миллиметровой наждачкой. Всё собрал обратно. Проверка на стенде пройдена успешно. На выходные запланированы полевые испытания.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Есть желание, - тысяча способов; нет желания, - тысяча поводов! (с) Петр I

Аватара пользователя

fidel1970
Администратор
Сообщения: 28664
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Багажник не открывается салонной кнопкой

#11 Сообщение fidel1970 » 07 сен 2011, 18:17

Vvv123, отлично! :hat:
Испытаешь - изобразим по твоему материалу статью!


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

YuraS
Сообщения: 184
Зарегистрирован: 10 дек 2010, 17:02
Полное имя: Юрий
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Киев

Re: Багажник не открывается салонной кнопкой

#12 Сообщение YuraS » 08 сен 2011, 12:23

Vvv123 писал(а): Принято решение разобрать и посмотреть
Отличный отчет, а то я когда разбирал привод про сфоткать вспомнил только когда собрал :(
Я кстати когда обратно собирал, просто изолентой замотал на случай если еще раз разбирать придется.
Еще интересно резиновое черное кольцо на штоке, которое видно на фотках 5,6,7 у меня было только с одной стороны хотя по логике их надо два и место есть для второго, вот такая вот мелкая экономия.


Vvv123
Сообщения: 51
Зарегистрирован: 23 авг 2011, 11:20
Полное имя: Valeriy
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Климат-контроль
Откуда: г.Харьков, Украина

Re: Багажник не открывается салонной кнопкой

#13 Сообщение Vvv123 » 08 сен 2011, 13:58

to YuraS: резиновое кольцо также только с одной стороны.
Думаю, что выполняет роль буфера при подходе штока в крайние точки.
Вместо изоленты использовал пластмассовые хомуты - для фиксации, места соединений смазал герметиком.
Да, забыл сказать, если присмотреться на фото щеток можно увидеть на правой щетки разрыв соединений там располагается неопознанная ел. деталь такого вида:
Без неё щетки начинают дымить, и искрится, а сила тока вырастает в разы.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Есть желание, - тысяча способов; нет желания, - тысяча поводов! (с) Петр I

Аватара пользователя

YuraS
Сообщения: 184
Зарегистрирован: 10 дек 2010, 17:02
Полное имя: Юрий
Автомобиль: FFn Trend
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Киев

Re: Багажник не открывается салонной кнопкой

#14 Сообщение YuraS » 09 сен 2011, 14:05

Vvv123 писал(а):Да, забыл сказать, если присмотреться на фото щеток можно увидеть на правой щетки разрыв соединений там располагается неопознанная ел. деталь такого вида
Без неё щетки начинают дымить, и искрится, а сила тока вырастает в разы.
Резистор наверное, обычный или может плавкий...


Vvv123
Сообщения: 51
Зарегистрирован: 23 авг 2011, 11:20
Полное имя: Valeriy
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Климат-контроль
Откуда: г.Харьков, Украина

Re: Багажник не открывается салонной кнопкой

#15 Сообщение Vvv123 » 12 сен 2011, 16:53

Полевые испытания пройдены успешно. За 2 дня никаких замечаний не обнаружено.
Да, фирма, что делает моторчики (см. ссылку выше) - ответила, что минимальный заказ у них 10000 шт. :wall: Вот так-то.
Есть желание, - тысяча способов; нет желания, - тысяча поводов! (с) Петр I


Vvv123
Сообщения: 51
Зарегистрирован: 23 авг 2011, 11:20
Полное имя: Valeriy
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Климат-контроль
Откуда: г.Харьков, Украина

Re: Багажник не открывается салонной кнопкой

#16 Сообщение Vvv123 » 14 июн 2012, 15:05

fidel1970 писал(а):Испытаешь - изобразим по твоему материалу статью!
Прошло 9 месяцев - полет нормальный.
Относительно статьи, если изображать мне - то нужен наставник как это сделать.
Есть желание, - тысяча способов; нет желания, - тысяча поводов! (с) Петр I

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39389
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Багажник не открывается салонной кнопкой

#17 Сообщение *Casper* » 14 июн 2012, 15:09

Vvv123, сделай как сможешь, по шагам, с картинками. А уж потом отредактируем


Vvv123
Сообщения: 51
Зарегистрирован: 23 авг 2011, 11:20
Полное имя: Valeriy
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Климат-контроль
Откуда: г.Харьков, Украина

Re: Багажник не открывается салонной кнопкой

#18 Сообщение Vvv123 » 14 июн 2012, 16:47

В посте №10 вроде все написал и описал.

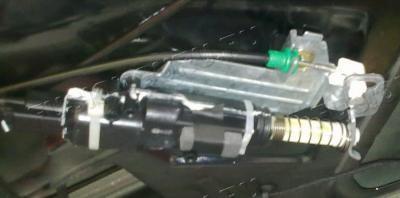

Могу только добавить фото готового
Есть желание, - тысяча способов; нет желания, - тысяча поводов! (с) Петр I


vyhr21
Сообщения: 1
Зарегистрирован: 24 июн 2012, 11:56
Полное имя: виктор
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Климатика: Кондиционер

Re: Багажник не открывается салонной кнопкой

#19 Сообщение vyhr21 » 24 июн 2012, 19:02

Всем, день добрый! Столкнулся с такой же проблемой. Прочитал все, что было описано выше и принял для себя решение, разбирать активатор. Когда его разобрал, то увидел там электродвигатель, который у меня разобрать не получилось. Долго не мучился, нашел такой же двигатель в магазине ЧИП и ДИП, на Гиляровского, рядом с пр.Мира. Цена вопроса 60 руб. Немного смекалки при установке и всё работает. Спасибо, всем за дельные советы, а так пришлось бы выложить за активатор 3300 руб.

Аватара пользователя

fidel1970
Администратор
Сообщения: 28664
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Багажник не открывается салонной кнопкой

#20 Сообщение fidel1970 » 24 июн 2012, 19:17

vyhr21, приветствую на форуме! :hat:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Ответить

Вернуться в «Электрооборудование»
