Я подобным занимался недели полторы назад.
Решил сделать в стиле опеля

Сначала хотел сделать шкалы по цветам зеленая-желтая-красная зоны, а потом думаю в опеле же прибора очень приятная и строгая на вид, лучше такую , чем радугу.

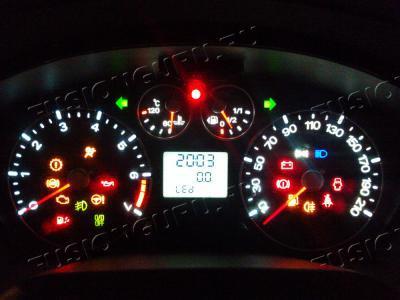

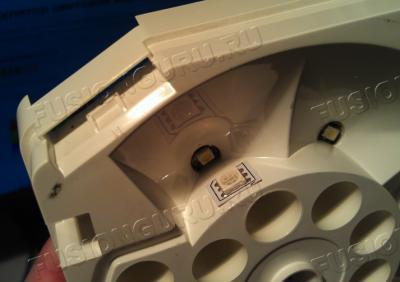

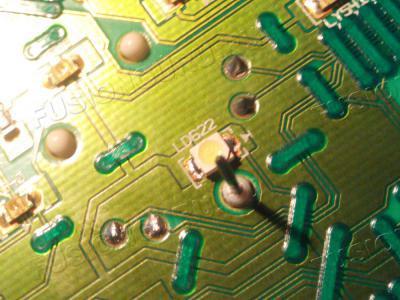

На плате рядом с каждым диодом нарисован значок как паять. Плюс на родных диодах катод зеленой краской везде помечен. Кроме диодов со скошенным углом, ну там как бы само собой скошенный угол = катод.
1. Я взял ленту диодов смд 3528.
Небольшие отличия по напряжению с родными были, ну горят они не на всю мощь , ну и бог с ним. Все равно горят раза в 2-3 ярче родных.

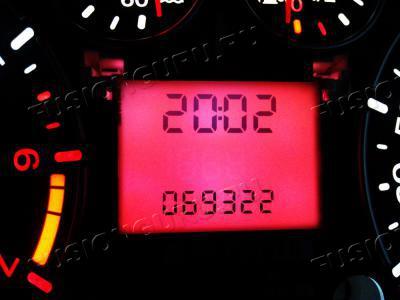

2. Возникла сложность с диодами подсветки дисплея, 3528 уж очень ярко подсвечивали экран.

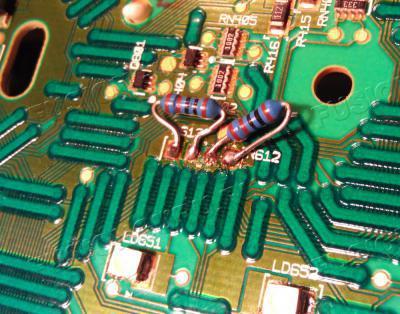

Решил потушить сопративлением, нашел по дорожкам и прозвонкой общее сопротивление каждого ряда - два резистора номиналом 111ОМ.
Загнал по килоому , ну тут кому как нравится, это индивидуально, мне с килоомом самое то, полтора уже много, 500 ОМ еще ярко.
Да вот так колхозно

СМД на килоом у меня не было.

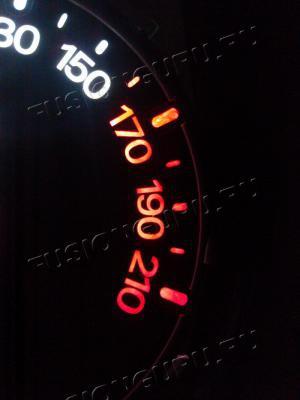

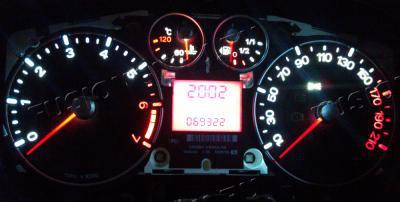

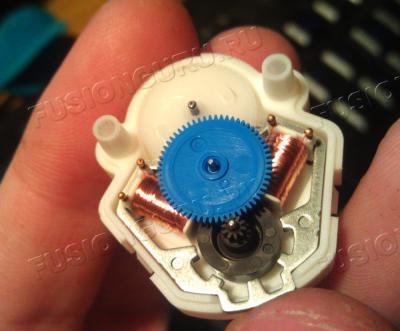

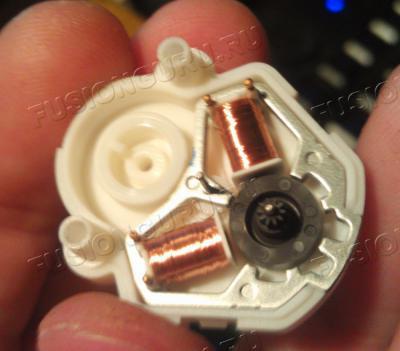

3. Обсолютно все диоды подсветки взял белые 3528, хотел красными стрелки и шкалы сделать, столкнулся с тем, что красные 3528 светят тусклее. Поэтому и подсветку стрелок сделал красным, дальше шкала преобразует свет. Мне понравилось, стрелки стали яркими.
Что дальше?
1. Нужен красный светофильтр, неделю искал найти нигде не могу
Хочу сделать так
Маркером совсем не то, видна неровность подсветки
2. Нужно делать РГБ.

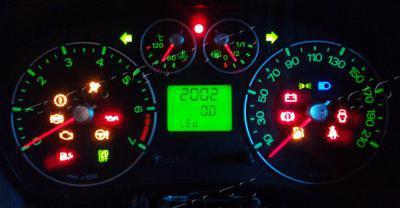

Было
Хочу сделать изнутри шкал подсветку.
Пока мысль на каждую ячейку по диоду 5050, вот так
И пропаять проводками, каждый кристал
Калькулятор
http://ydoma.info/lampy-svetodiody-smd-spravka.html говорит, что четыре диода 5050 при 11,5в (а у меня драйвер на 11,5в стоит) это даже ниже общего напряжения, поэтому можно без резисторов, светить и так будут не во всю мощь
3. Ваша картинка заинтересовала
url=
http://hostingkartinok.com/show-image.p ... 414e7a955a]

[/url]

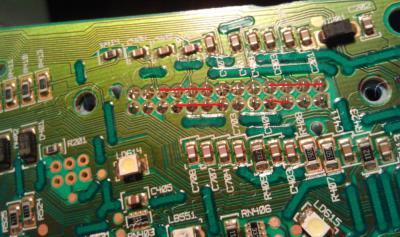

Вы по дорожкам проследили это все или опытным путем когда не заработало?
Просто там все так мелко, я так и не разобрался куда идут они на общий вывод в колодке.
У меня нарисовалась куча вариантов откуда идет при включении габаритов запитка
Расспиновку разъема не нашел
Может есть у кого?
Идея следующая: от габаритов явно идет сигнал, возможно даже ток прямо на эти диоды подсветки шкал.
Если это так хочу поставить потенциометр в разрыв и управлять яркостью подсветки шкал, как на опеле
Дело нужное, чтобы сделать пункт 2 - РГБ.
Потому что текущая яркость диодов будет мешать четкой дополнительной подсветке от РГБ кристаллов.
