Геометрия кузова

#1 Сообщение i_g_o_r_e_k » 23 мар 2013, 20:16

Всем привет! Дошло дело до правки кузова моего друга фьюжина. Сегодня пытался проверить геометрию моторного отсека по точкам (пострадал в основном только он), руководствовался мурзилкой от ИДТР. Так вот у меня сложилось такое мнение, что размеры даны для фиесты, т.к. разброс в размерах от 2 до 7см. Есть у кого инфа по нашей машинке, можно носом в сылку :)
Думаю рихтовщики тоже попросят, да и сам процес проконтролировать смогу.


vab
Сообщения: 400
Зарегистрирован: 23 мар 2011, 22:37
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Откуда: Ульяновск

Re: Геометрия кузова

#2 Сообщение vab » 23 мар 2013, 20:34

Этих хватит?
У вас нет необходимых прав для просмотра вложений в этом сообщении.


Автор
i_g_o_r_e_k
Сообщения: 86
Зарегистрирован: 14 июн 2012, 19:31
Полное имя: Игорь
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Откуда: А-С Кемеровская обл.

Re: Геометрия кузова

#3 Сообщение i_g_o_r_e_k » 23 мар 2013, 20:53

Во! Это уже похоже на правду, а днища размеров нет? Правый лонжерон загнуло вовнутрь. Спасибо!
У вас нет необходимых прав для просмотра вложений в этом сообщении.


vab
Сообщения: 400
Зарегистрирован: 23 мар 2011, 22:37
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Откуда: Ульяновск

Re: Геометрия кузова

#4 Сообщение vab » 23 мар 2013, 21:01

Есть и днище
У вас нет необходимых прав для просмотра вложений в этом сообщении.


Автор
i_g_o_r_e_k
Сообщения: 86
Зарегистрирован: 14 июн 2012, 19:31
Полное имя: Игорь
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Откуда: А-С Кемеровская обл.

Re: Геометрия кузова

#5 Сообщение i_g_o_r_e_k » 23 мар 2013, 21:16

Класс! Спасибо дружище! Был бы инструмент сам делать стал! Размеры почти в норме, праый лонжерон во внутрь утянуло на 2 см, левый на ружу на 0,5 см ну а за ними и обвязка убежала. Думаю что делать с капотом как бы новый не пришлось брать, откажутся чувствую рихтовщики. Тогда сам попробую потренеруюсь :D
У вас нет необходимых прав для просмотра вложений в этом сообщении.


vab
Сообщения: 400
Зарегистрирован: 23 мар 2011, 22:37
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Откуда: Ульяновск

Re: Геометрия кузова

#6 Сообщение vab » 23 мар 2013, 21:21

Рихтовщики откажутся, в этом месте усиление мешает рихтовать. Ну и зазоры до кучи
У вас нет необходимых прав для просмотра вложений в этом сообщении.


Автор
i_g_o_r_e_k
Сообщения: 86
Зарегистрирован: 14 июн 2012, 19:31
Полное имя: Игорь
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Откуда: А-С Кемеровская обл.

Re: Геометрия кузова

#7 Сообщение i_g_o_r_e_k » 23 мар 2013, 21:28

М, да! Рихтовщик рихтовщику рознь! Смотрел ютюб, так там ребята из гормошки машинку делают и не в сервисах. Буду спотер делать и тренироваться, а вось что получится?!


vab
Сообщения: 400
Зарегистрирован: 23 мар 2011, 22:37
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Откуда: Ульяновск

Re: Геометрия кузова

#8 Сообщение vab » 23 мар 2013, 21:33

Так там уже просто экономическая целесобразность пропадает делать такую сложную рихтовку. Либо шпаклевки килограмм будет.


Автор
i_g_o_r_e_k
Сообщения: 86
Зарегистрирован: 14 июн 2012, 19:31
Полное имя: Игорь
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Откуда: А-С Кемеровская обл.

Re: Геометрия кузова

#9 Сообщение i_g_o_r_e_k » 23 мар 2013, 21:38

Ну да! Для меня! Такиеже рихтовщики 130т.р. предложили за машину, в лучшем случае 100ку вложат за 350 продадут, выгодно. Но это уже другая история. Еще раз спасибо за размеры.


nep4uto
Сообщения: 2
Зарегистрирован: 16 июл 2013, 13:08
Полное имя: Evgeny
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2007
Климатика: Кондиционер
Откуда: 50 rus

Re: Геометрия кузова

#10 Сообщение nep4uto » 16 июл 2013, 13:16

Vab, спасибо за размеры =)

Аватара пользователя

sansan
Сообщения: 899
Зарегистрирован: 11 авг 2010, 00:01
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Откуда: Санкт-Петербург

Re: Геометрия кузова

#11 Сообщение sansan » 11 окт 2013, 15:20

Нужны размеры:
FFn N2 1.4 мкп


vab
Сообщения: 400
Зарегистрирован: 23 мар 2011, 22:37
Полное имя: Андрей
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Откуда: Ульяновск

Re: Геометрия кузова

#12 Сообщение vab » 12 окт 2013, 04:00

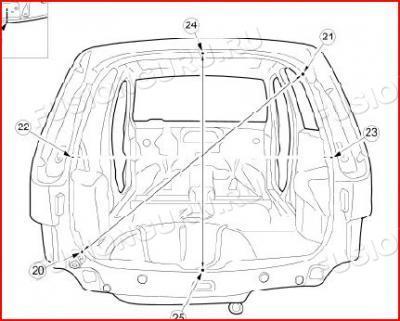

Сан Саныч, размеры такие:
20-21=1236 мм
22-23=1085 мм
24-25=966 мм
Допуск на эти размеры +- 3мм

Аватара пользователя

sansan
Сообщения: 899
Зарегистрирован: 11 авг 2010, 00:01
Полное имя: Александр
Автомобиль: FFn Elegance
Двигатель: 1.4 Бензин
Трансмиссия: Механическая
Откуда: Санкт-Петербург

Re: Геометрия кузова

#13 Сообщение sansan » 12 окт 2013, 04:38

vab писал(а):Сан Саныч, размеры такие:
20-21=1236 мм
22-23=1085 мм
24-25=966 мм
Допуск на эти размеры +- 3мм
Андрей, большое спасибо. :hat: А то у меня картинки открываются, а размеров нет. Предстоит ремонт кормы, на сфетофоре догнали :(
FFn N2 1.4 мкп


Olga-trofimova-89
Сообщения: 3
Зарегистрирован: 02 мар 2015, 07:38
Полное имя: Ольга
Автомобиль: Другой
Люк на крыше: Нет

Re: Геометрия кузова

#14 Сообщение Olga-trofimova-89 » 02 мар 2015, 08:15

Размер моторного отсека форд фьюжен?

Аватара пользователя

fidel1970
Администратор
Сообщения: 28663
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Геометрия кузова

#15 Сообщение fidel1970 » 02 мар 2015, 09:12

Olga-trofimova-89, вот же ссылка.


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)


Olga-trofimova-89
Сообщения: 3
Зарегистрирован: 02 мар 2015, 07:38
Полное имя: Ольга
Автомобиль: Другой
Люк на крыше: Нет

Re: Геометрия кузова

#16 Сообщение Olga-trofimova-89 » 04 мар 2015, 21:13

Здравствуйте!В ссылке нет того ответа который мне нужен.Мне необходим размер между кранштейнами коробки и двигателя.


Cooper
Сообщения: 5
Зарегистрирован: 04 июн 2015, 16:08
Полное имя: Евгений
Автомобиль: FFN Comfort
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Люк на крыше: Нет
Откуда: Курск

Re: Геометрия кузова

#17 Сообщение Cooper » 08 ноя 2015, 05:00

fidel1970 писал(а):Olga-trofimova-89, вот же ссылка.
"Выбранное вложение отсутсвует."
Нет ли возможности перезалить файл?

Аватара пользователя

*Casper*
Руководитель
Сообщения: 39791
Зарегистрирован: 10 янв 2010, 23:33
Полное имя: Санчело Мастраяни
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: АКПП+IVD
Год выпуска: 2006
Климатика: Климат-контроль с 2014г
Люк на крыше: Есть
Откуда: Торжок [69]
Контактная информация:

Re: Геометрия кузова

#18 Сообщение *Casper* » 08 ноя 2015, 11:13

Cooper, восстановил.
Старый файл, попал под чистку из экономии места.

Аватара пользователя

BigMik
Сообщения: 466
Зарегистрирован: 24 фев 2012, 12:29
Полное имя: Михаил Мешик
Автомобиль: FFN Comfort
Двигатель: 1.4 Бензин
Трансмиссия: Роботизированная
Год выпуска: 2007
Климатика: Кондиционер
Откуда: Масквабад

Re: Геометрия кузова

#19 Сообщение BigMik » 08 ноя 2015, 11:33

Есть софтина под названием "Autorobot", там очень хорошо все размеры искать. Думаю, по трекерам найти не сложно.

http://nnm-club.me/forum/viewtopic.php?t=21953
Лучше колымить в Гондурасе, чем гондурасить на Колыме...


Автор
i_g_o_r_e_k
Сообщения: 86
Зарегистрирован: 14 июн 2012, 19:31
Полное имя: Игорь
Автомобиль: FFn Trend
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Год выпуска: 2008
Климатика: Кондиционер
Откуда: А-С Кемеровская обл.

Re: Геометрия кузова

#20 Сообщение i_g_o_r_e_k » 10 июл 2016, 17:31

BigMik писал(а):Есть софтина под названием "Autorobot", там очень хорошо все размеры искать. Думаю, по трекерам найти не сложно.

http://nnm-club.me/forum/viewtopic.php?t=21953
Есть размеры с авторобота в pdf как загрузить не знаю. Думаю будет полезная информация для тех кто побывал в дтп.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
