Установка сигнализации. Грамотный выбор.

[Svarog]

Мне, наоборот, подсказывает, что сигнализации всё менее актуальны. На сирену вообще никто внимания не обращает, Пока из офиса дойдешь, чтобы посмотреть, почему датчик удара сработал, ударивший и помявший машину уедет.

Я не совсем четко выразился - следует читать "если уж ставить сигнализацию, то GSM". Противоугонные функции действительно лучше поручить механике и иммобилайзерам различной степени изощренности.

[edelweis]

*Casper* зачем тогда 6 проводов на замок?

[*Casper*]

*Casper* зачем тогда 6 проводов на замок?

На какой замок? Центральный?
Так сигналка не для иномарок нынешнего образца, а для тазиков прошлого века.
Скажем, у пандорки, расчитаной на современную иномарку, всего 2 А можно и вовсе 1 провод сделать.

6 проводов - это 2 реле по 3 провода (одно реле запирает, другое отпирает). По сути формула универсальная. Твори что хочешь.

[maxs-vd]

Да всё подключается без диодов и транзисторов, только я не помню куда, через недельку буду разбирать посмотрю.

Переписывать провода как старлайн В6 подключен?
но проводов много

[fidel1970]

но проводов много

Ё-маё! Эта чо?

[maxs-vd]

Центральный замок подключен очень просто:


Подключение 6-контакного разъема центрального замка.
Зелёный провод на сигналке к чёрному-красному на блоке ГЕМ вторая фишка с лева.
Синий провод на сигналке к чёрно белому на блоке ГЕМ первая фишка с лева.
Концевеки подключены через диоды


Подключение 18-контактного разъема
Четвёртый провод (сине-красный) (положительный провод кнопок дверей) к
Чёрн-ораженвый
Чёрн-зелён
чёрн-жёлт
чёрн-синий
чёрн-красн
Первая фишка ГЕМ.
думаю всё понятно.

Добавлено спустя 6 минут 50 секунд:

Так сигналка не для иномарок нынешнего образца, а для тазиков прошлого века.

[*Casper*]

Что нет? Кто ж блин логикой управляет с помощью реле. Хорошо форд об этом позаботился и ввел в схему защиту от дребезга...

[maxs-vd]

Что нет? Кто ж блин логикой управляет с помощью реле.

Каких реле? Что на фото красной изолентой обмотаны эти релюхи к сигналке не имеют отношения. (Это я мудрил с ПТФ при движение), а так подключение ЦЗ схоже так-же как и на пандоре.

[*Casper*]

Каких реле? Что на фото красной изолентой обмотаны эти релюхи к сигналке не имеют отношения.

Да нее, я про выводы сигналки.

так подключение ЦЗ схоже так-же как и на пандоре.

Ну там реле оставлены для совместимости. Если внимательно посмотришь код, то используется 7 и 8 каналы для управления логикой ЦЗ, равно как 5 канал логикой аварийки.

[maxs-vd]

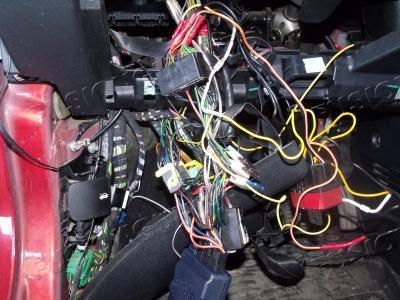

Ё-маё! Эта чо?

Это бордак который сегодня большую часть дня разгребал, беспощадно вырезал не нужные провода и разъёмы... и на завтра ещё осталось.

[fidel1970]

беспощадно вырезал не нужные провода и разъёмы...

Понятно.

Только не забудь после теста установленной сигналки соединить провода грамотной скруткой и заплавить в термоусадку.

[edelweis]

Переписывать провода как старлайн В6 подключен?
но проводов много

ОБОЛДЕТЬ!!!

Добавлено спустя 10 минут 58 секунд:

Концевеки подключены через диоды
Подключение 18-контактного разъема
Четвёртый провод (сине-красный) (положительный провод кнопок дверей) к
Чёрн-ораженвый
Чёрн-зелён
чёрн-жёлт
чёрн-синий
чёрн-красн
Первая фишка ГЕМ.
думаю всё понятно.

То есть получается 4 двери и багажник на положительный провод кнопок дверей?
А есть разница подключать багажник на отдельный провод для багажника или на все двери? Зачем то провод багажника отдельно идет.

Добавлено спустя 9 минут 16 секунд:

Только не забудь после теста установленной сигналки соединить провода грамотной скруткой и заплавить в термоусадку.

Грамотная скрутка это вот такая?

[maxs-vd]

А есть разница подключать багажник на отдельный провод для багажника или на все двери?

Я в В6 не вижу отдельного провода для багажника, если в А9 есть, то можно организовать, тогда получится открывать только багажник не снимая с охраны двери.

[dedacod]

А есть во фью возможность подключения сигналки по CAN шине ?

[maxs-vd]

Есть такую я сейчас и ставлю.

[fidel1970]

Грамотная скрутка это вот такая?

Типа да.

[edelweis]

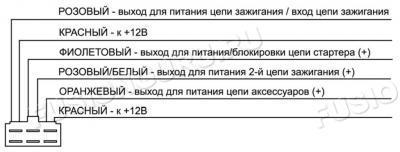

С подключением автозапуска помогите?


+12В это понятно, немного не понятно зачем два входа +12В. В вот остальное

[*Casper*]

edelweis, в некоторых машинах бывает, что на замок идет 2 линии питания "Зажигание1 + стартер" и "Зажигание2 + АСС".
На фьюже питание одно и оба красных надо подключить на один оранжевый с черной полосой.

[edelweis]

+12В определили. Выход второй цепи зажигания не подключаем, у нас ее нет. Аксессуары тоже не подключаем. Что делать с блокировкой стартера и вход цепи зажигания (розовый и фиолетовый)?

[*Casper*]

Аксессуары тоже не подключаем.

DTC 9359 получаем

Что делать с блокировкой стартера

Ничего. На кой это надо?

розовый и фиолетовый

Розовый наверное на зажигание.

Фиолетовый нафиг
