Окончание пьесы об очистке механизма заднего дворника.

[*Casper*]

Моторедуктор задний.JPG

Вот такую картинку нашел у нас в базе схем

[lexx-0303]

lexx-0303,

Кондёр?

Похоже на диод. По крайней мере рядом. И смысл диода в таком устройстве более очевиден.



Да я и не утверждаю, что кондер, т.к. не знаю. Может и диод, мне важнее узнать какой именно, потому что перепаять сам смогу, а вот схему прочитать, или вызвонить - нет.

[йож]

Завтра на работе напечатаю обе картинки на принтере и скажу что где.
С экрана только глаза сломаешь.

[йож]

Вроде так, но возможны вариации, тк видны переходы на другой монтажный слой.


[lexx-0303]

Вроде так, но возможны вариации, тк видны переходы на другой монтажный слой.


Благодарю за направление , но не могли бы вы подсказать какой конкретно диод туда запихнуть? а то у нас мнения разделилсь:
https://www.chipdip.ru/product/1n4001 или вот такой
https://www.chipdip.ru/product/p6ke12a

Напряжение должно быть 12v или нет?

[Puwistiy]

не думаю, что там защитный. Обыкновенный скорее всего, да и тот что вы выбрали сгорит сразу при включении(это про вторую ссылку).

[*Casper*]

А где индуктивность?

Диод не меньше 10А

[lexx-0303]

Исходя из всей информации, что на меня сегодня обрушилась(помимо работы), должен подойти вот этот:
https://www.chipdip.ru/product/kd226b
или опять нет?

[*Casper*]

Может лучше https://www.chipdip.ru/product/90sq045

[йож]

Диод чем больше ток тем лучше, более 10А вряд ли имеет смысл.
Напряжение от 50В и выше, выше 1000В не имеет смысла.

А где индуктивность?

На фото не видна. Кроме того она может быть внутри моторчика.

[*Casper*]

Нету так, моторчик я разбирал.

[йож]

Да и фиг с ней.
Сколько раз было что на схеме одно а фактически - соптимизировано :-)

[sekator]

Нету так, моторчик я разбирал.

Индуктивность - это скорее всего обмотка возбуждения этого моторчика, она на статоре (полюса). Схемы специально так рисуют - для наглядности и понятия принципа работы.

[lexx-0303]

В общем пришли мне диоды, вчера перепаял, по размеру диод подошел. Старый диод был припаян какой-то странной пайкой, сколько не грел - отпаять не смог. Пришлось спиливать надфилем. Все прочистил заодно, смазал, собрал - работает!!
Огромное спасибо всем кто помог разобраться с этим вопросом.

Диод купил КД226Б, Диод выпрямительный (10 руб. шт.) - посмотрим сколько проработает.

[Давид]

Добрый день Коллеги!

Нашел свои фотографии ремонта заднего дворника, решил положить их на форум, мало ли пригодятся.

А началось все с отлетевшей задней крышки моторчика и заклинившего вала.

Добавлено спустя 2 минуты 42 секунды:
Далее

Добавлено спустя 33 секунды:
Щеточный узел

Добавлено спустя 25 секунд:
Щеточный узел2

Добавлено спустя 35 секунд:
Вал, виновник клина

Добавлено спустя 21 секунду:
Вал2

Добавлено спустя 37 секунд:
Крепеж, втулку сломал снимая, очень хрупкая

Добавлено спустя 58 секунд:
В сборе, установлена отлетевшая крышка

Добавлено спустя 2 минуты:
Второй, после вала виновник, вал клинит, при попытке прокрутить дворник рукой, крышка отлетает.

[йож]

А где индуктивность?

Я же говорил, вот она:

viewtopic.php?f=100&t=14814

[*Casper*]

вот она

Вокак. А почему когда разбирал не увидел?

[LLL]

Здравствуйте,подскажите,а это что за зверь?

[timoha-07]

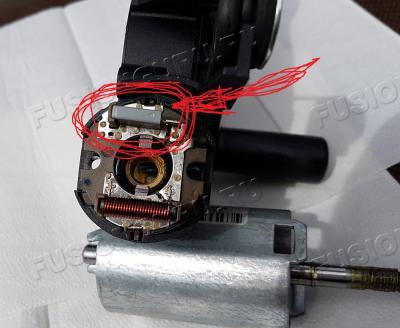

На "термо-хрон" похоже (судя по схеме вверху страницы), на схеме меж шиной 31 контакта и мотором обозначен дугой. Скрижали на корпусе есть?

[LLL]

нет,ни чего не написано,а что это и где его купить?
