Замена заднего ступичного подшипника

#1 Сообщение энергет » 28 апр 2011, 08:44

! Статья на сайте - /go.php?url=http://www.fusionguru.ru/articles.php?article_id=166
Не большой фотоотчет.

1. Домкратим нужную сторону, опираем машину на подставку.

2. Снимаем колесо.

3. Для снятия пылезащитного колпачка вбиваем отвертку и вынимаем колпачок:



4. Головкой на 30 откручиваем ступичную гайку:



5. Тормозной барабан должен легко сняться, но не в моем случае. Пришлось изготовить съемник:



6. Снимаем магнитное кольцо АБС:

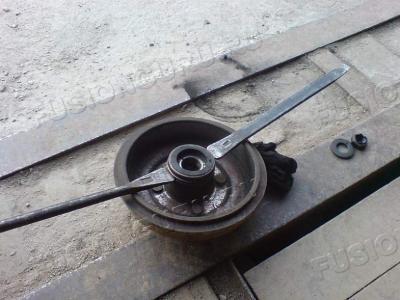

7. Спец. съемником или тонкогубцами сжимаем стопорное кольцо и поддеваем его отверткой:



8. Я не сторонник стучать по подшипнику молотком, поэтому барабан снес на работу и перепрессовал подшипники. Посадка старого очень тугая. Подшипник имеет с одного торца черную полоску. При установке нового подшипника эта полоска должна смотреть во внутрь машины, чтобы не размагнитилось кольцо АБС.

9. Устанавливаем новое стопорное кольцо из набора подшипника.

10. Легким постукиванием через деревяшку ставим кольцо АБС. В некоторых наборах подшипников вложено новое кольцо, тогда ставим его.

11. Устанавливаем барабан на ступицу и затягиваем новую ступичную гайку моментом 235 Н*м.

12. После рихтовки следов снятия легким постукиванием через деревяшку устанавливаем пылезащитный колпачок.

13. Устанавливаем колесо, момент колесных гаек 90 Н*м. Опускаем машину с подставки.

Я ставил Ruville 5256 - В комплекте кольца АБС не было. У Димы мне обошлось 1750р.
Из качественных рекомендованных Димой: SKF VKBA 3532 - идет в комплекте с кольцом АБС.
Последний раз редактировалось *Casper* 01 май 2011, 22:07, всего редактировалось 1 раз.
Причина: Статья, изображения

Аватара пользователя

fidel1970
Администратор
Сообщения: 28665
Зарегистрирован: 11 янв 2010, 07:46
Полное имя: Дмитрий
Автомобиль: FFn Elegance
Двигатель: 1.6 Бензин
Трансмиссия: Автоматическая
Год выпуска: 2007-11
Климатика: Климат-контроль
Люк на крыше: Нет
Откуда: Нижний Новгород

Re: Замена заднего ступичного подшипника

#2 Сообщение fidel1970 » 28 апр 2011, 08:55

Матерьял в статью, энергету премию! :hat: :beer:


Главным из существующих человеческих удовольствий всё-таки считается созидание! (с)

Аватара пользователя

проба
Сообщения: 60
Зарегистрирован: 13 сен 2010, 00:18
Полное имя: Вячеслав
Двигатель: 1.6 Бензин
Трансмиссия: Механическая
Откуда: АЕ

Re: Замена заднего ступичного подшипника

#3 Сообщение проба » 28 апр 2011, 22:25

энергет
1- Какие были симптомы неисправности подшипника или как обнаружили?
2- Размер съёмника?

Аватара пользователя

Автор
энергет
Сообщения: 246
Зарегистрирован: 23 янв 2010, 00:28
Полное имя: Михаил
Автомобиль: FFn Trend
Двигатель: 1.4 Дизель
Трансмиссия: Механическая
Откуда: Смоленск

Re: Замена заднего ступичного подшипника

#4 Сообщение энергет » 29 апр 2011, 08:33

проба писал(а):энергет
1- Какие были симптомы неисправности подшипника или как обнаружили?
При смене на летнюю резину обратил внимание на люфт колеса. Через несколько дней при начале движения появился хруст - явный признак что дальше ехать нельзя. Поддомкратил и покрутил колеса - выяснил в каком.
2- Размер съёмника?

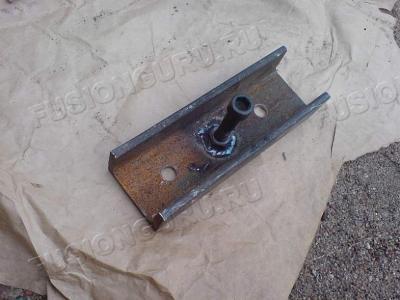

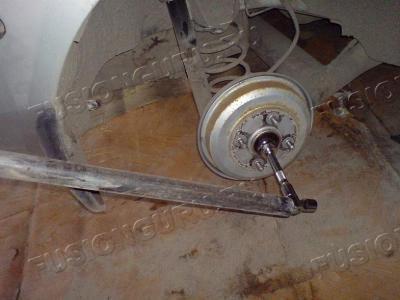

Для съемника нужен профиль: уголок или швеллер с толщиной стенки не более 3-4 мм (иначе не накрутятся гайки).
