В данной теме хочу поделиться в первую очередь опытом по разбору и замене контактных щеток сервоприводов Исполнительного Механизма Переключения Передач (далее ИМПП).
ВНИМАНИЕ!!! ПРЕДУПРЕЖДЕНИЕ!!! Скорее всего после разбора и замены щеток придется делать адаптацию РКПП (но я сделал собственноручно с вывешенными колесами. Вроде, прокатило). И я думаю важный аспект, запомните положение рычагов, и при сборке постарайтесь выставить все так же как и изначально было (соответственно это касается больше второго сервопривода, но и рекомендации по ссылке представленной ниже нужно учитывать).
И так приступим.
Собственно как произвести, снятие и чистку самого блока, вполне детально описано здесь:
http://www.fusionguru.ru/forum/viewtopi ... 80#p209980
Я же хочу поведать, как добраться непосредственно до самих щеток, так как они также как и на Исполнительном Механизме Выжима Сцепления (назовем его так), подвержены износу.
И так после всех мытарств мы сняли первый сервопривод.
1. Откручиваем 4 болта крепления корпуса сервопривода. И снимаем корпус, преодолевая усилие магнитов.
Так выглядит сервопривод без корпуса.
Для того, что бы получить доступ к щеточному узлу необходимо снять пластиковую рогазулю (назовем ее так) с щетками, микросхемой и прочим, с ротора сервопривода.
Тут лучше видно, что нужно будет снять
Но пойдем по порядку. И так после снятия корпуса нам необходимо снять ротор сервопривода. Для этого разворачиваем сервопривод, и наблюдаем овальную впадину с крышкой.
Шилом или отверткой (шилом удобнее) отгибаем шесть усиков-распорок фиксирующую крышку (ничего страшного крышка просто "затычка" что бы не попадала грязь, ОТГИБАЕМ СМЕЛО!!!)
И вынимаем крышку. Далее наблюдаем внутри, какую то "железку" плотно сидящую внутри.
"Железяка" на самом деле металлическая скоба фиксирующая второй подшипник ротора и не дающая ему смещаться. После снятия она выглядит так.
Сломать, я думаю, ее весьма проблематично, поэтому используя отвертку, как рычаг поддеваем эту "железяку" сперва с одной стороны затем со второй, как показано на фото, извлекаем ее на свет Божий!!!
И вот наконец то ротор, с пластиковой рогазулей можно будет вытащить из своего "законного" места.
Далее необходимо снять саму пластиковую деталь с ротора, на фото показано стрелочками щетки они прижимаются пружинками к ламелям (по моему так это называется) якоря ротора. Короче говоря их нужно шилом утопить внутрь чтобы сдвинуть пластиковую деталь со своего места. Делал я это, поочередно, сперва утопил одну щетку, затем другую. И постепенно не спеша снял ее с ротора. Также на фото указано, как шилом поддеть гнездо щетки (выглядит, как медная "коробочка" в которой и ездит под воздействием пружинки туда-сюда щетка.) Вообщем поддеваем шилом эту медную фиговину и вынимаем ее из паза. К стати разгибая, фиксаторы пружинок (поймете про что говорю, когда извлечете) при замене на исполнительном механизме выжима сцепления я ее сломал, лечится паяльником и оловом (ОНО ЖЕ МЕДНОЕ!!!), и затем подточил напильником. Держит лучше прежнего.

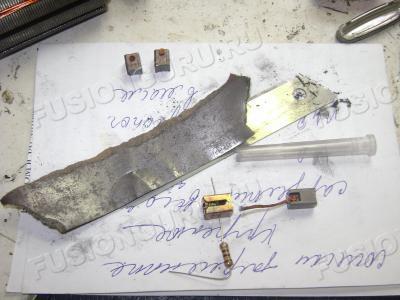

Самая проблема в том, что целиком щеточный узел вытащить не получается так как он там сидит "намертво". Далее щетка была отрезана кусачками и на ее место была припаяна новая, от "жигулевской" печки с последующей "доработкой" напильником. Собираем все это хозяйство в обратной последовательности. И о!!! Чуть не забыл будьте очень осторожны с этой микросхемой, она весьма мешается и постоянно нужно помнить что бы случайно на него не капнуло олово или не соскочило в него шило. Второй сервопривод лечиться аналогично, только могут возникнуть проблемы с его снятием, я его снизу пластиковой с металлической рогазулей детали поддел ключом и аккуратно действуя им как рычагом снял. В итоге там оказалась просто ось вставленная в отверстие по центру (к сожалению фото не сделал), но вынималась она с некоторым усилием.
P.S. Особую благодарность, хочу выразить создателям данного сайта. И искренне надеюсь, что моя писанина кому-то поможет, данный материал, я найти так и не смог, поэтому решил описать (как смог, не будьте строги). Всем спасибо за внимание. Удачи Вам!!!!
