Не работает освещение багажника

[Владимир]

Здравствуйте всем! Купил FF2 Trend с неработающим освещением багажника. К такому безобразию в своей машине не привык. По перечню цепей, защищённых предохранителями вижу, что на освещение багажного отделения предохранителя нет. Есть ли какой-нибудь "хитрый" включатель типа геркона? И куда подсоединяются провода плафона освещения? Лампа, естественно, проверена - полностью исправна.

[КСМ]

Владимир, концевик включения освещения багажника встроен в замок багажника. Так что придётся снять обшивку.

[fidel1970]

Так, схема вот... давай глядеть.

[*Casper*]

Владимир, снимаешь обшивку багажника. Под ней разъем, коричневый / белокоричневый и краснокоричневый провода.
Тебе надо коричневый и краснокоричневый. - это масса. Прозвони, приходит ли!
Если приходит, ищи "+", он общий с плафонами салона.

[Владимир]

Спасибо, завтра начну потрошение. Всех с праздником!

[Владимир]

Вся проблема в концевике. Как он работает - разобрался моментально. С разъёма на концевик идут три провода: бело-коричневый, коричневый и жёлто-коричневый (по порядку сверху вниз). При открытом замке "масса" с коричневого провода (до разъёма из жгута идёт чёрный и через разъём поступает на коричневый) должна поступить на жёлто-коричневый, через разъём поступить на сине-чёрный и он уже приходит на лампу освещения багажника. Это -то как раз и не происходит. Прямая подача минуса на контакт лампы с сине-чёрным проводом естественно включает лампу.

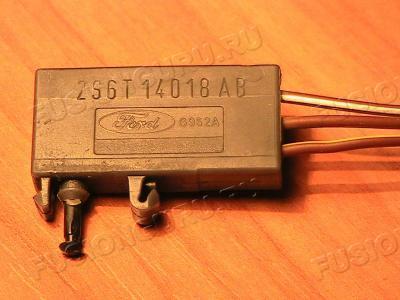

Если кому-либо нужна маркировка концевика: 2S6T 140 18 AB, ниже мелко эмблема "Ford" и G952A. Хочу вскрыть коробку и выяснить причину. Тему не закрываю - надеюсь отснять процесс и добавить сюда фотографии, если Дмитрий не возражает.

[*Casper*]

надеюсь отснять процесс и добавить сюда фотографии

Это было бы очень не плохо

[fidel1970]

Тему не закрываю

- надеюсь отснять процесс и добавить сюда фотографии, если Дмитрий не возражает.

Всенепременно, только - ЗА!!!

[Владимир]

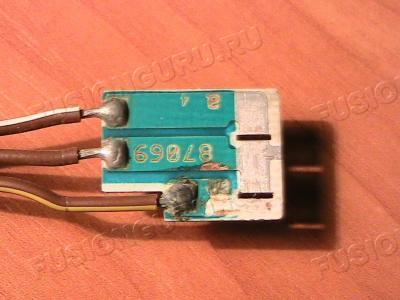

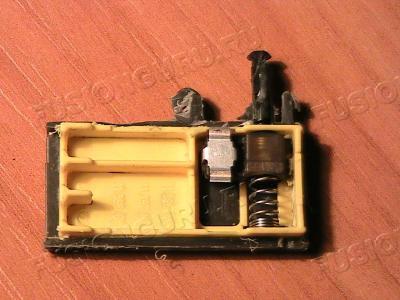

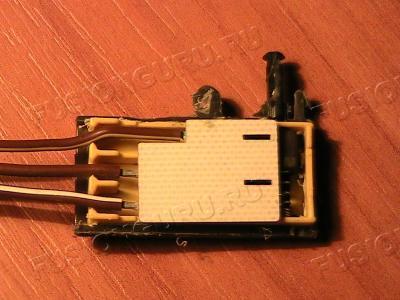

Форд, Германия... Китай, понедельник и с бодуна! В основе -обычная плата, как в любом электронном устройстве, только исполнение - хуже нашего. Дорожка, к которой подключается жёлто-коричневый провод рассыпалась в труху. Сейчас сниму кусок фольги со стеклотекстолита, наклею на место и подпаяю. Фотоотчёт постараюсь приложить.

[Владимир]

Александр Юрьевич! Постарался добавить четыре фотографии, закачка прошла, но в форуме вижу только своё сообщение. В чём дело? Как забросить фотографии?

[Dima!]

Александр Юрьевич! Постарался добавить четыре фотографии, закачка прошла, но в форуме вижу только своё сообщение. В чём дело? Как забросить фотографии?

Александр Юрьевич это кто?


Там однако есть еще управление закачанными файлами. Надо было кнопульку нажать "вставить в текст сообщения"

[Doc Brown]

Александр Юрьевич это кто?

Ну ты даешь!
А данные под аватарой Каспера прочесть повнимательней?

[Dima!]

А данные под аватарой Каспера прочесть повнимательней?

Что Каспер Александр Юрьевич я и так в курсе без всяких аватар. Тут совсем о другом, о том кто фотки закачивает.

[fidel1970]

Чего ржёте?

Мануал по фотовложениям человеку лучше изобразите - умники...

[Сергейsp]

Владимир, спроси Fidel у него есть опыт преподавательской деятельности , если Casper обьяснит мы твоих фото не увидим

[*Casper*]

если Casper обьяснит мы твоих фото не увидим

типа камплимент

[Сергейsp]

если Casper обьяснит мы твоих фото не увидим

типа камплимент

ага из личного опыта после твоих подробных обьяснений приходится прибегать к переводчику из Н.Н.

[*Casper*]

[fidel1970]

Вся проблема в концевике. Как он работает - разобрался моментально.

На основании вышеизложенного переношу тему в Техчасть.

[Владимир]

Для ремонта снял выключатель освещения багажного отсека. По западным меркам он, конечно, неразборный, но это по западным. . Никаких признаков КЗ на материале платы нет. Тупо отсутствует дорожка, что позволяет предположить поганое качество стеклотекстолита. Вернее крайне малую толщину медной фольги, что встречается и у нас по краям листов фольгированного стеклотекстолита. Обращаю внимание всех на то, что при снятии выключателя на панели приборов будет постоянно гореть контрольная лампа открытых дверей, освещение салона при включении зажигания загорается и далее не выключается. Только принудительно выключателями. Это связано с тем, что чёрный и чёрно-красный провода остались не замкнуты. Принял решение изготовить новую платку. Тему не закрываю, надеюсь отснять процесс до конца и представить.
